Testovacie zariadenie:

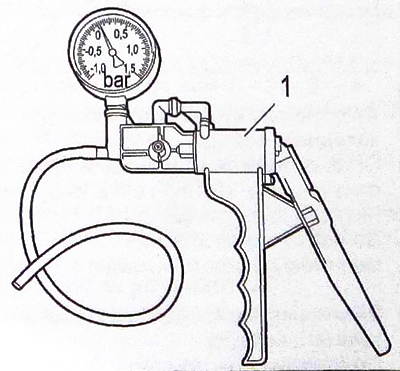

1 - ručné redukčné čerpadlo typu FACOM DA 16.
Kontrola zdroja vákua (vákuové čerpadlo)

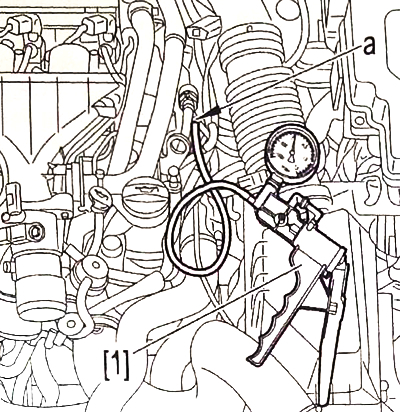

Zarovnajte nástroj 1 so zárezom "a".
Naštartujte motor.
Hodnota by sa mala rovnať 1±0,2 baru.
Solenoidový ventil na riadenie plniaceho tlaku

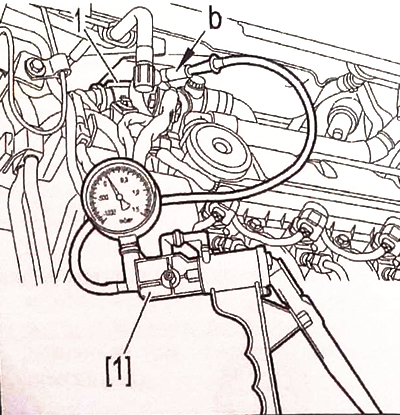

Pripojte nástroj 1 k vákuovému vstupu "b" solenoidového ventilu (1).
Naštartujte motor.
Hodnota by sa mala rovnať 1±0,2 baru.
Solenoidový ventil okruhu studeného vzduchu

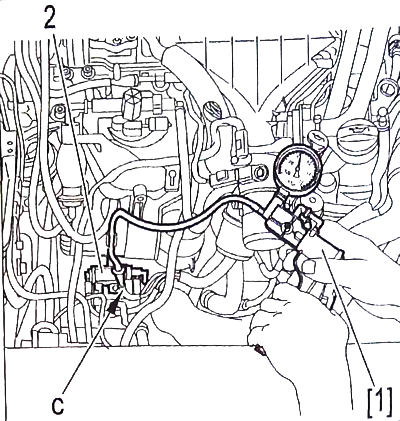

Pripojte nástroj 1 k vákuovému vstupu "c" solenoidového ventilu (2).
Naštartujte motor.
Solenoidový ventil okruhu horúceho vzduchu

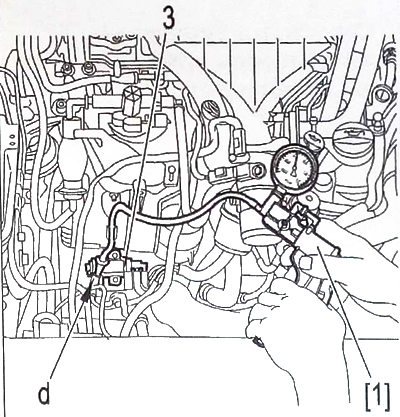

Pripojte nástroj 1 k vákuovému vstupu "d" solenoidového ventilu (3).
Naštartujte motor.
Hodnota by sa mala rovnať 1±0,2 baru.
Kontrola prívodu teplého vzduchu

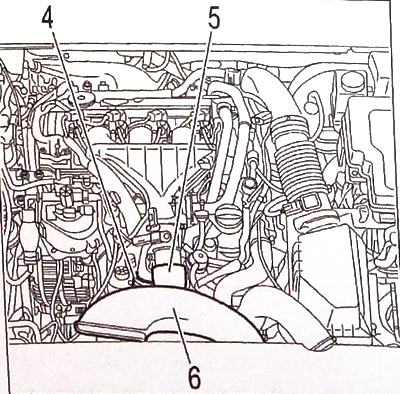

Odstráňte vzduchové potrubia (4) a (5) a vzduchové potrubie (6).

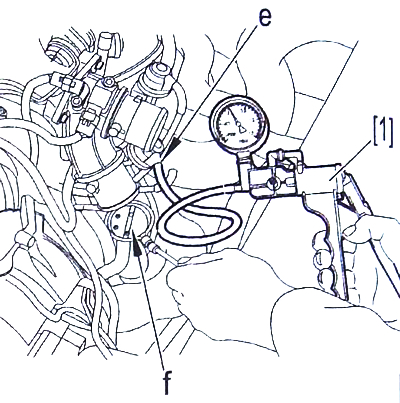

Pripojte zariadenie 1 k ovládacej nádrži teplovzdušnej klapky v zóne "e".
Použite vákuum asi 0,7±0,2 bar (teplovzdušná klapka "f" musí byť úplne otvorená).
Kontrola zlyhania prívodu teplého vzduchu

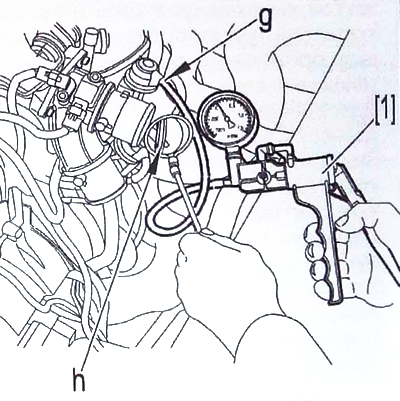

Pripojte zariadenie 1 k riadiacej nádrži teplovzdušnej klapky na "g".
Použite vákuum približne 0,65±0,2 bar (klapka studeného vzduchu "h" musí byť úplne otvorená).
Nainštalujte diely v opačnom poradí.
