Зміст: Скло вікна 🠇 Склопідйомник 🠇
Примітка. При установці може знадобитися новий лист гідроізоляції дверей.
Скло вікна
Зняття
1. Зніміть внутрішню панель обробки дверей, як описано в параграфі 11.
2. За допомогою гострого ножа акуратно відокремте пластмасовий лист гідроізоляції від клейового шару на двері та зніміть лист. Якщо бути обережним, можна зняти лист гідроізоляції одним шматком і повторно використовувати його під час встановлення (малюнок 12.7).
3. Опустіть скло приблизно на чверть.
4. Натисніть на виступ на підйомному каналі склопідйомника, злегка підніміть скло та вивільніть його з опори (малюнок 15.4).

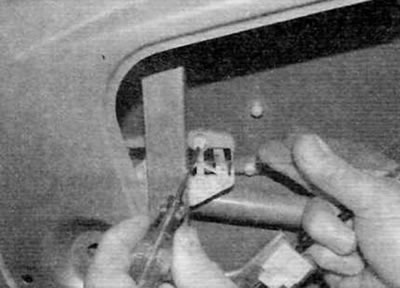

Малюнок 15.4. Натисніть на виступ на підйомному каналі склопідйомника, злегка підніміть скло та вивільніть скло з опори
5. Опустіть передній край скла та вийміть скло із зовнішньої сторони рами дверей (малюнок 15.5).
(Дані опубліковані на сайті: PeugeotBook.ru)
Малюнок 15.5. Опустіть передній край скла та зніміть його із зовнішньої сторони рами дверей
Встановлення
6. Установка виконується у послідовності, зворотній зняттю. Встановіть новий аркуш гідроізоляції, якщо "старий" був пошкоджений при знятті. На закінчення встановіть внутрішню панель обробки дверей, як описано в параграфі 11.
Склопідйомник
Зняття
7. Вивільніть скло з підйомного каналу склопідйомника, як описано в п.п. 1-4 вище.
8. Переведіть скло в повністю закрите положення і зафіксуйте його в цьому положенні відносно верхньої частини рами дверей.
9. Викрутіть два нижні болти кріплення заднього напрямного каналу до дверей (малюнок 15.9).
Малюнок 15.9. Виверніть два нижні болти (відзначені стрілками) кріплення заднього напрямного каналу до дверей
10. Викрутіть верхній болт кріплення заднього напрямного каналу до дверей (малюнок 15.10).
Малюнок 15.10. Викрутіть верхній болт (відзначений стрілкою) кріплення заднього напрямного каналу скла до дверей
11. Відпустіть три болта кріплення склопідйомника до дверей (малюнок 15.11).
Малюнок 15.11. Відпустіть три болти (відзначені стрілками) кріплення склопідйомника до дверей
12. Викрутіть нижній болт кріплення склопідйомника до дверей (малюнок 15.12).
Малюнок 15.12. Вивірте нижній болт (відзначений стрілкою) кріплення склопідйомника до дверей
13. На моделях з електроприводом склопідйомників роз'єднайте електричний роз'єм склопідйомника.
14. Злегка підніміть склопідйомник, щоб болти могли пройти через подовжені отвори під болти, а потім витягніть склопідйомник через отвір у двері (малюнок 15.14).
Малюнок 15.14. Вийміть склопідйомник через отвір у двері
Встановлення
15. Установка виконується у послідовності, зворотній зняттю. Встановіть новий аркуш гідроізоляції, якщо "старий" був пошкоджений при знятті. На закінчення встановіть внутрішню панель обробки дверей, як описано в параграфі 11.
