Сензорите на въздушните възглавници са интегрирани с електронния блок за управление, който е независимо интегриран с волана. Предупредителната лампа за опасност на въздушната възглавница е неразделна част от въздушната възглавница.
Устройство за електронно управление на въздушната възглавница
Електронният блок за управление на въздушната възглавница е неразделна част от волана и може да бъде свален само с волана.
Въздушна възглавница
Въздушната възглавница е неразделна част от волана.
Премахване
1. Преди да извършите каквато и да е работа по системата за сигурност, отстранете отрицателния полюс на акумулатора и изчакайте поне 10 минути.

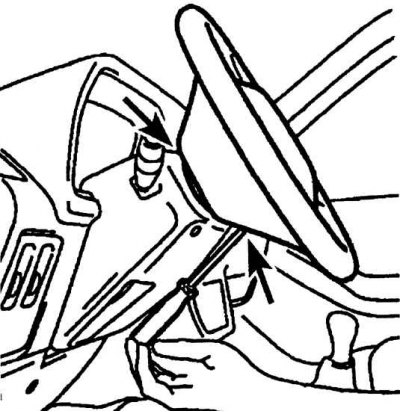

2. Развийте два винта (обозначени със стрелки) стойки за въздушни възглавници, разположени в задната част на волана. За достъп до винтовете завъртете волана.
3. Изключете електрическия конектор от въздушната възглавница.
Монтиране
1. Монтажът се извършва в ред, обратен на демонтаж. В този случай трябва да се вземат предвид следните точки.
2. Не удряйте и не удряйте въздушната възглавница, докато я инсталирате отново.
3. Затегнете монтажните винтове на въздушната възглавница до указания въртящ момент.
4. Накрая активирайте системата на въздушните възглавници, като следвате тези стъпки:.
5. Затворете вратите на колата, като се уверите, че няма хора в колата.
6. Включете запалването.
7. Свържете заземяващия проводник към батерията.
8. Изключете запалването.
9. Включете отново запалването и проверете дали предупредителната лампа за опасност на въздушната възглавница на волана свети за три секунди и след това изгасва.
10. Включете запалването.
Въртящ се конектор за въздушна възглавница

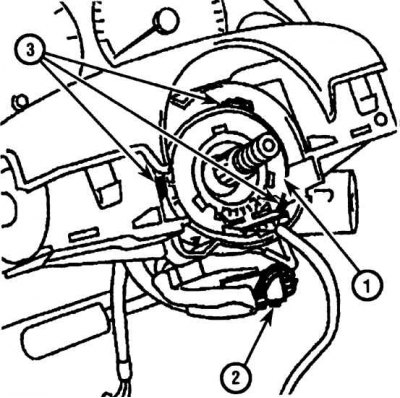

1 – ротационен конектор, 2 – електрически конектор, 3 – монтажни скоби на ротационен конектор
Премахване
1. Свалете въздушната възглавница.
2. Свалете волана.
3. Развийте монтажните винтове и свалете долния капак на кормилната колона.
4. Свалете горния капак на кормилната колона.
5. Изключете електрическия конектор от въртящия се конектор.
6. С помощта на отвертка освободете трите монтажни скоби и отстранете въртящия се конектор.
Монтиране
1. Монтажът се извършва в ред, обратен на демонтаж. В този случай трябва да се вземат предвид следните точки.
2. Преди да монтирате обратно капаците на кормилната колона и въздушната възглавница, проверете дали кабелният сноп е прокаран правилно и дали кабелите не се захващат за нещо при движение на волана.
3. Монтирайте волана.
4. Инсталирайте въздушната възглавница, но не я активирайте на този етап.
(Оригиналът е публикуван на портала www.peugeotbook.ru)
5. Накрая преместете кормилната колона в повдигнато положение, след което проверете дали разстоянието между задната част на волана и капаците на кормилната колона е 8,0 mm. Ако разстоянието се различава от необходимото, изпълнете следните стъпки.
6. Отстранете килима около педалите, за да получите достъп до болта на скобата на кормилната колона.
7. Разхлабете болта на кормилната щанга и преместете кормилния вал, докато хлабината между задната част на волана и капаците на кормилната колона стане 8,0 mm.
8. Затегнете свързващия болт и сменете килима.
9. Активирайте въздушната възглавница.
