Bregaste osovine — demontaža i ugradnja (Peugeot Eurovans 807)

Automobili s motorima EW10J4/EW12J4

Uklanjanje

1. Skinite brisač vjetrobranskog stakla, zupčasti remen i zaštitni poklopac motora, vidi odgovarajuće poglavlje.

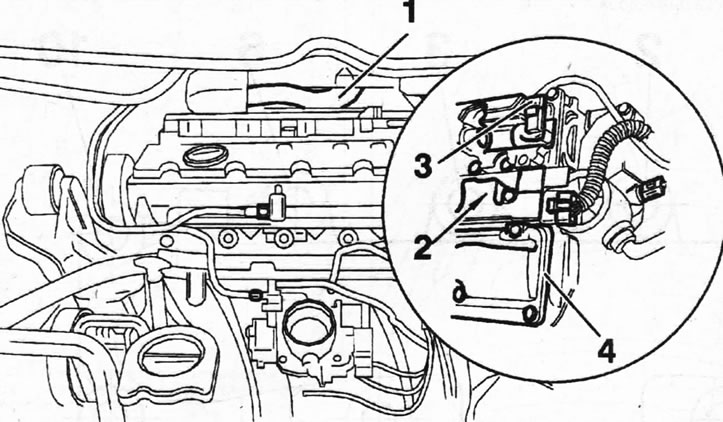

2. Odspojite crijevo ventilacije kućišta radilice 1 (vidi ilustraciju).



3. Odspojite utikače i uklonite zavojnice paljenja 2, senzor položaja bregastog vratila 3 i oba dijela 4 poklopca glave cilindra s glave cilindra odvrtanjem pričvrsnih vijaka (vidi ilustraciju 5.2).

4. Uklonite potisne valjke koji su korišteni za blokiranje bregastih vratila prilikom skidanja zupčastog remena.

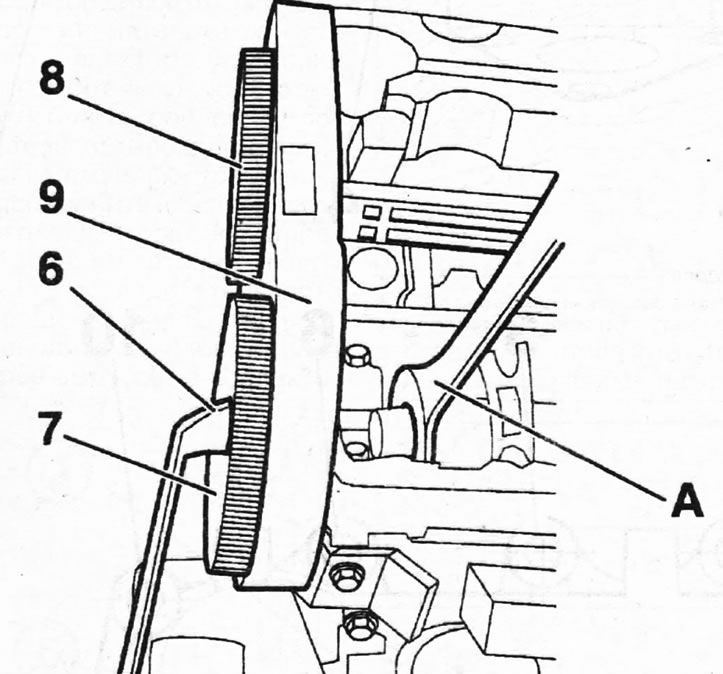

5. Postavite ključ A na šesterokut bregastog vratila kako biste spriječili okretanje vratila i odgovarajućim ključem odvrnite središnji vijak 6 koji pričvršćuje glavčinu zupčanika na bregasto vratilo (vidi ilustraciju).

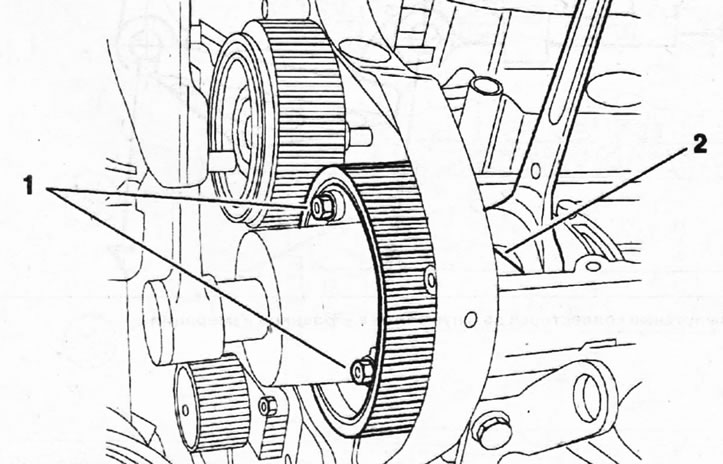

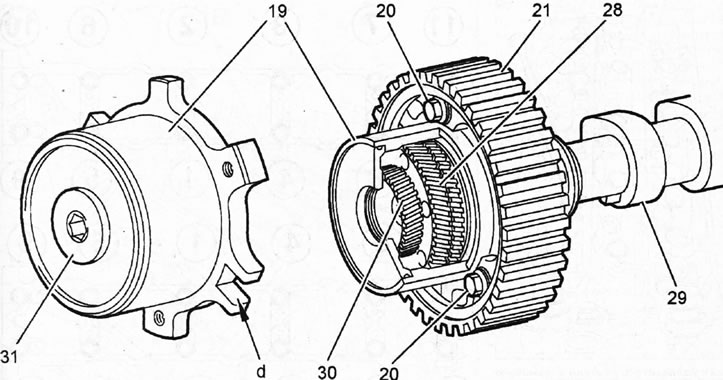

Oprez! Ako je motor opremljen regulatorom položaja usisne bregaste osovine, odvrnite središnji vijak kojim je regulator i zupčanik pričvršćen na bregastu osovinu. Nakon toga, regulator se može ukloniti s mjenjača odvrtanjem pričvrsnih vijaka 1 (vidi ilustracije 5.5a i 5.5b).

6. Skinite oba zupčanika s bregastih vratila odvrtanjem središnjeg vijka za pričvršćivanje zupčanika 8 (vidi ilustraciju 5.5).



7. Skinite stražnji poklopac 9 pogonskog mehanizma (vidi ilustraciju 5.5).

8. Radeći spiralnim pokretima, počevši od vanjskog vijka, otpustite vijke kućišta ležaja bregaste osovine dok glave vijaka ne budu nekoliko milimetara udaljene od kućišta, zatim potpuno uklonite vijke i uklonite kućišta ležajeva bregaste osovine.

9. Uklonite obje bregaste osovine tako da ih kucnete sa strane spojke i uklonite njihove brtve (vidi ilustraciju).



10. Označite podizače ventila i njihova mjesta montaže ako će se ukloniti, kako biste ih zatim mogli ugraditi na svoje mjesto.

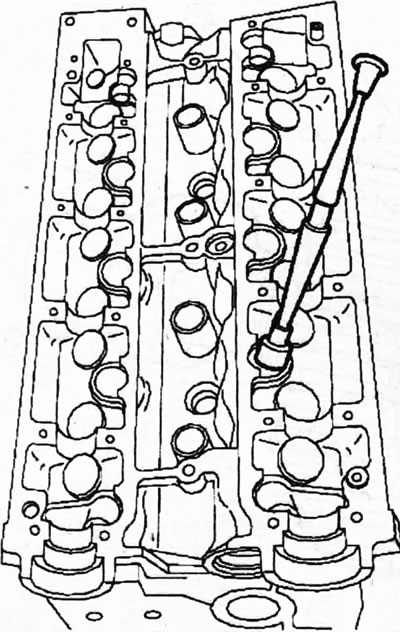

11. Uklonite potiskivače pomoću vakuumske čašice (vidi ilustraciju).

Montaža

12. Ugradite podizače ventila, ako su uklonjeni, svaki na svoje mjesto, nakon što ste ih prethodno podmazali. Provjerite lakoću kretanja podizača ventila u glavi cilindra.

13. Podmažite površine kućišta ležajeva koje se spajaju s rukavcima bregastog vratila malom količinom motornog ulja.

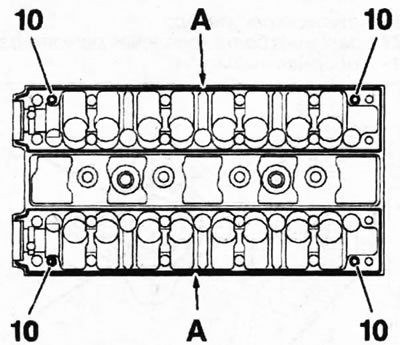

14. Provjerite jesu li centrirajući klinovi 10 na svojim mjestima za montažu na glavi cilindra (vidi ilustraciju).



15. Postavite bregaste osovine u njihova sjedišta.

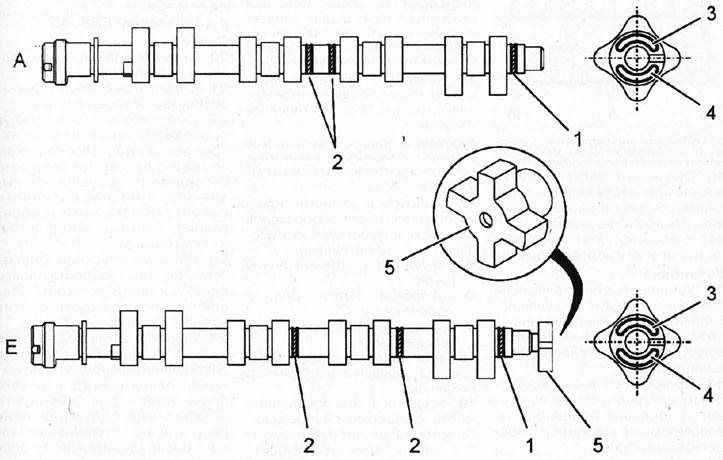

Oprez! Zupčanik senzora položaja bregaste osovine mora se ugraditi na ispušnu bregastu osovinu ako je ovaj zupčanik uklonjen (vidi ilustraciju 5.9).

16. Nanesite brtvilo po obodu A kućišta ležaja (vidi ilustraciju 5.14) i ugradite kućišta.

(Članak temeljen na materijalu s web stranice: peugeotbook.ru)

Pažnja! Kućište ležaja ispušnog bregastog vratila ima otvor za senzor položaja bregastog vratila.

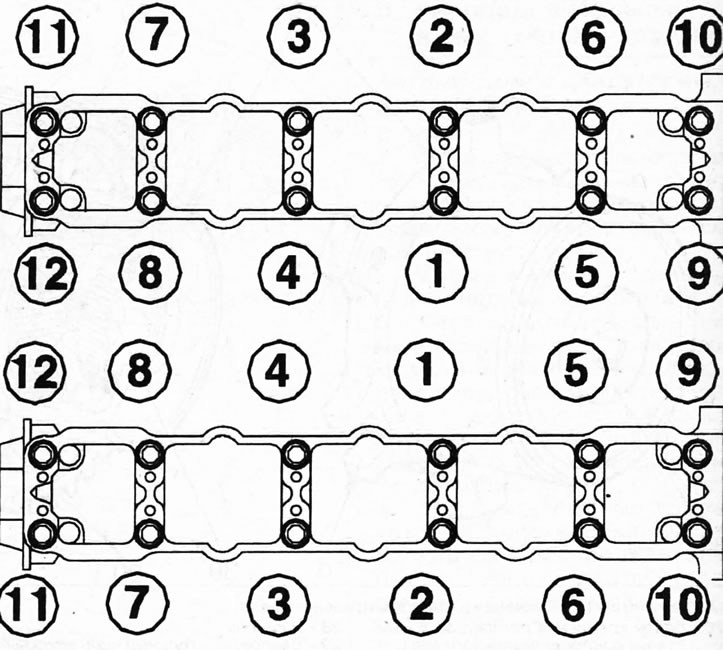

17. Uvrnite i zategnite pričvrsne vijke u nekoliko prolaza uzlaznim redoslijedom njihovog numeriranja (vidi ilustraciju):

• 1. prolaz - ručno zategnite vijke;
• 2. prolaz - zategnite vijke na 5 Nm;
• 3. prolaz - zategnite vijke na 10 Nm.

18. Ugradite zaštitni poklopac pogona razvodnog mehanizma.

19. Provjerite jesu li sjedišta brtve bregaste osovine čista i suha, bez tragova brtvila. Napunite nove brtve odgovarajućim trnovima.

Ugradnja preostalih demontiranih komponenti vrši se obrnutim redoslijedom od uklanjanja.

Automobili s motorom ES9J4S

Uklanjanje

20. Uklonite desni nosač pogonske jedinice.

21. Skinite zupčasti remen, vidi odgovarajuće poglavlje.

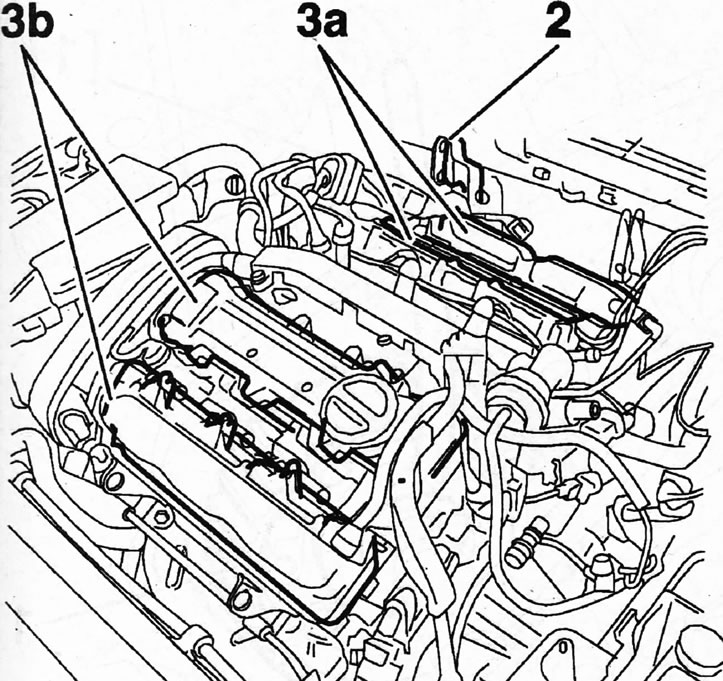

22. Odmaknite kabelski svežanj i crijeva koja blokiraju pristup poklopcima glave cilindra, odvojite jezičke 2, odvrnite pričvrsne vijke i uklonite poklopce 3a i 3b s obje glave cilindra (vidi ilustraciju).



23. Skinite usisni razvodnik s desne (stražnje) glave cilindra kako biste omogućili uklanjanje poklopca glave.

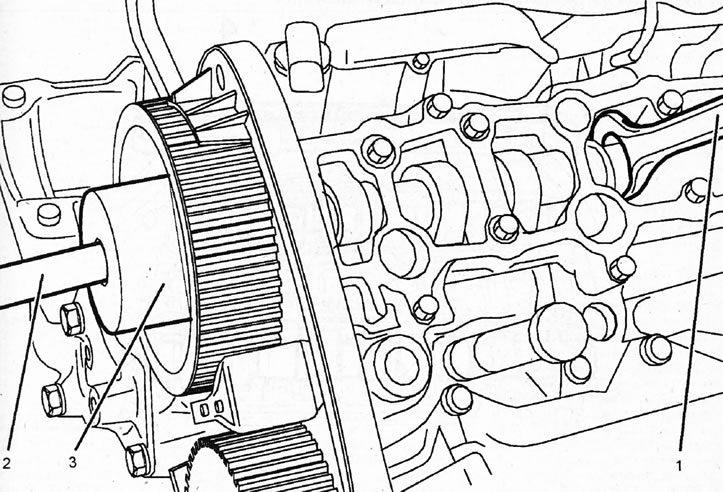

24. Uklonite čep koji zatvara podešivač položaja usisnog bregastog vratila na svakoj glavi cilindra, odvrnite središnji vijak koji pričvršćuje podešivač 3 i glavčinu zupčanika na bregasto vratilo pomoću utičnice 2 x 14 mm, držeći bregasto vratilo od okretanja imbus ključem 1 i uklonite podešivač zajedno sa zupčanikom (vidi ilustraciju).

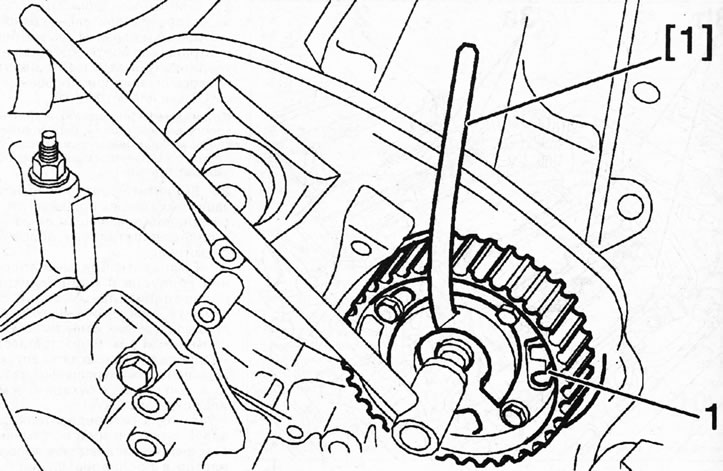

25. Skinite zupčanike 1 i njihove glavčine s ispušnih bregastih vratila odvrtanjem središnjih vijaka za montažu, dok istovremeno držite zupčanik da se ne okreće alatom [1] (vidi ilustraciju).

Oprez! Središnji vijci koji pričvršćuju zupčanike na bregaste osovine imaju lijevi navoj, pa ih odvrnite u smjeru kazaljke na satu.

26. Odvrnite vijke koji pričvršćuju zaštitne poklopce razvodnog mehanizma na bregaste osovine i uklonite ih.

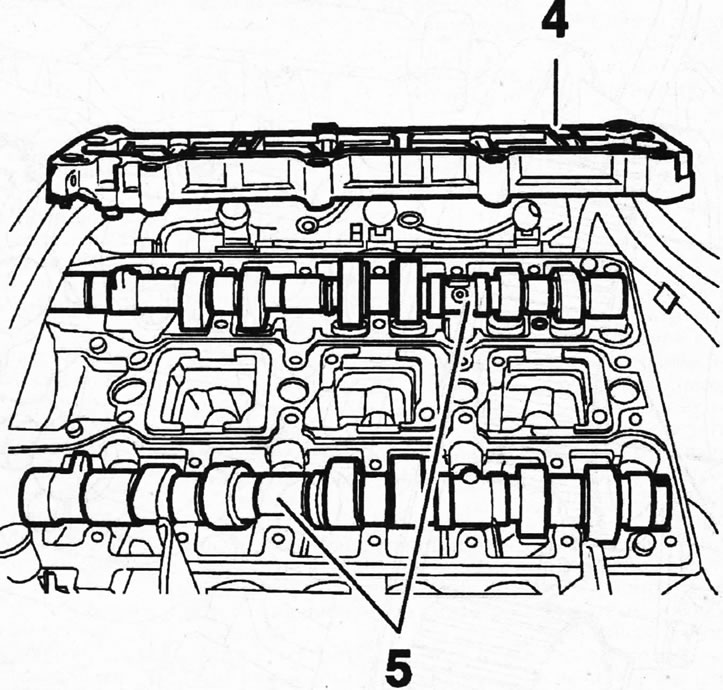

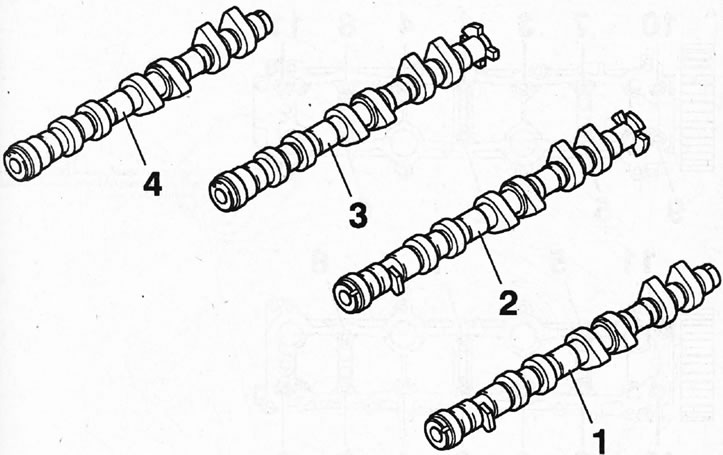

27. Odvrnite pričvrsne vijke 4 kućišta ležajeva bregaste osovine 5, uklonite kućišta i izvadite bregaste osovine zajedno s uljnim brtvama (vidi ilustraciju). Usisne bregaste osovine označene su slovom A, a ispušne bregaste osovine slovom E (vidi ilustraciju 5.27a).





Ugradnja bregastih vratila i podešivača položaja usisnog ventila vrši se obrnutim redoslijedom od njihovog uklanjanja.



28. Ugradite hidraulične podizače ventila na njihova mjesta, ako su uklonjeni, podmazujući ih s MOLYDAL GB SP 370G.

29. Ugradite bregaste osovine, podmazujući njihove ležajne rukavce s MOLYDAL GBSP370G.

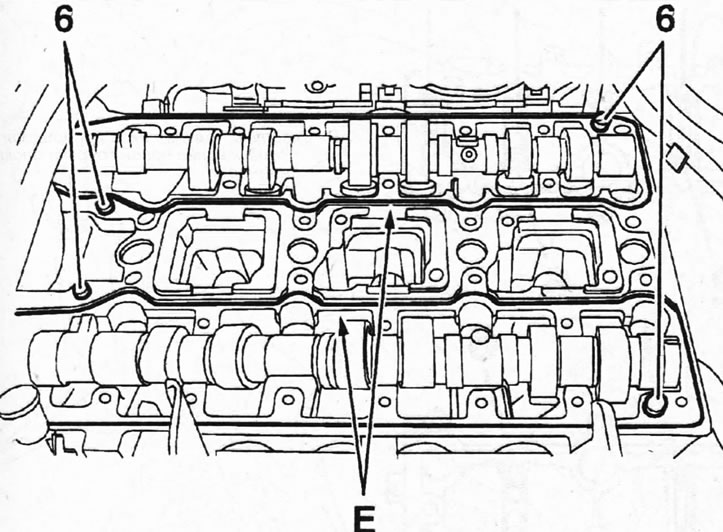

30. Provjerite jesu li centrirajući klinovi 6 na svojim mjestima za montažu na glavi cilindra (vidi ilustraciju).



31. Nanesite AUTOJOINT OR brtvilo na površine glave cilindra E koje se spajaju s kućištima ležajeva (vidi ilustraciju 5.30).

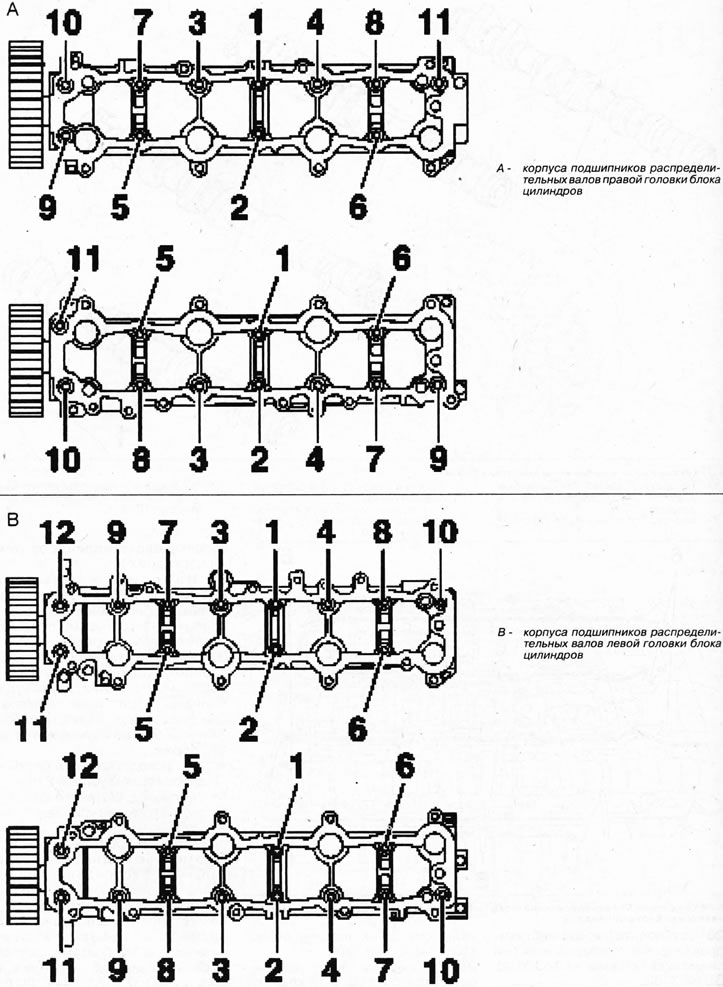

32. Ugradite kućišta ležajeva, zavrnite i zategnite vijke, postupajući uzlaznim redoslijedom brojeva vijaka (vidi ilustraciju). Zatezanje vijaka se vrši u dva prolaza:

• Prolaz 1: Zategnite vijke na 2 Nm;
• Prolaz 2: Zategnite vijke do konačnog momenta od 8 Nm.

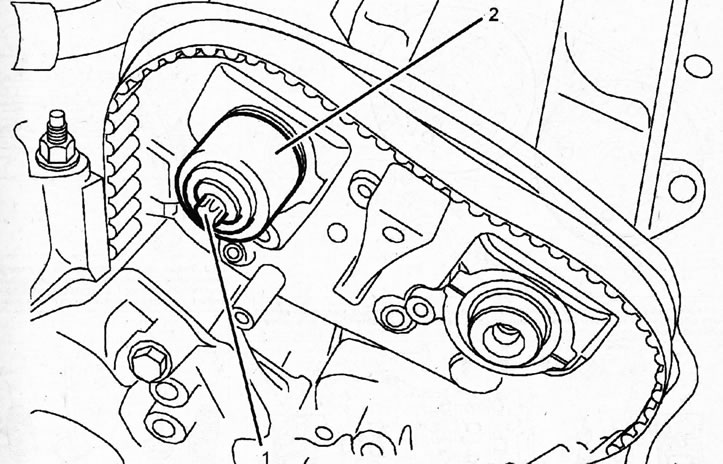

33. Ugradite stražnji poklopac razvodnog mehanizma i utisnite nove brtve bregastog vratila pomoću odgovarajućeg trna 2 (vidi ilustraciju).

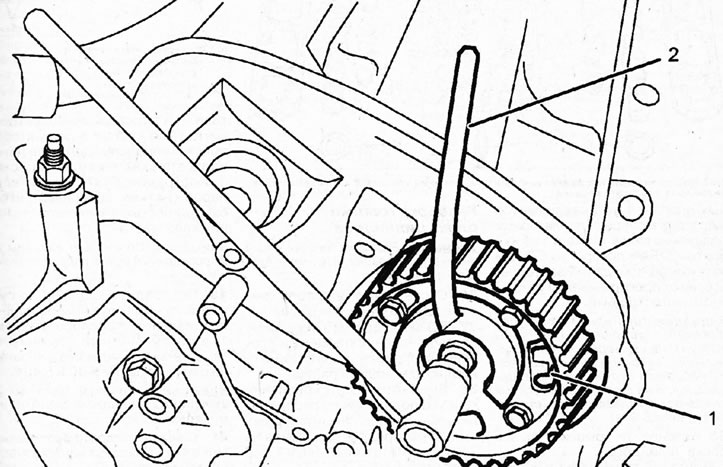

34. Ugradite zupčanike 1 na bregaste osovine i pričvrstite ih novim vijcima, podmazujući njihove navoje i donji dio glava mašću MOLYKOTEG RAPID PLUS. Zupčanici se ugrađuju na usisne bregaste osovine zajedno s podešivačima položaja bregaste osovine. Moment zatezanja vijaka je 20 Nm + dodatna rotacija od 57°. Prilikom zatezanja vijaka, držite zupčanike da se ne okreću pomoću graničnika 2 (vidi ilustraciju).

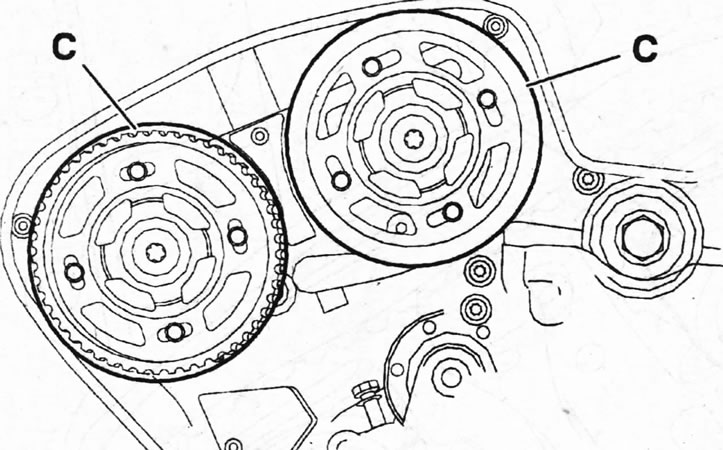

Oprez! Zupčanici na glavčinama moraju biti ugrađeni tako da izbočina C na zupčaniku usisne bregaste osovine bude okrenuta od glave cilindra, a na zupčaniku ispušne bregaste osovine - prema glavi cilindra (vidi ilustraciju 5.34a).

35. Ugradite poklopce glave cilindra.

Ugradnja preostalih uklonjenih komponenti vrši se obrnutim redoslijedom.

Rastavljanje glave cilindra

Pažnja! Demontaža glave cilindra prikazana je na primjeru motora EW12J4.

36. Isključite utikač i uklonite blok zavojnice paljenja.

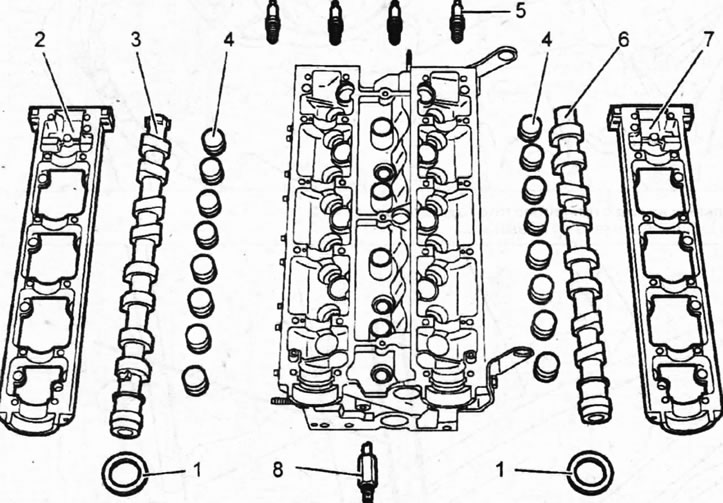

37. Odvrnite svjećice 5, vijke koji pričvršćuju poklopce 2 i 7 glave cilindra i uklonite poklopce (vidi ilustraciju).



38. Odvrnite vijke za pričvršćivanje kućišta ležaja bregaste osovine, uklonite kućište, izvadite bregaste osovine 3 i 6 i uklonite njihove uljne brtve 1 (vidi ilustraciju 5.37).

39. Skinite osovinu klackalice, izvadite hidraulične podizače 4 i odvojite elektromagnetski ventil 8 podešivača položaja usisnog bregastog vratila (vidi ilustraciju 5.37). Prije uklanjanja označite potiskivače kako bi se mogli ugraditi na njihova originalna mjesta tijekom montaže.

Oprez! Označite ventile i njihova mjesta montaže prije uklanjanja ventila.

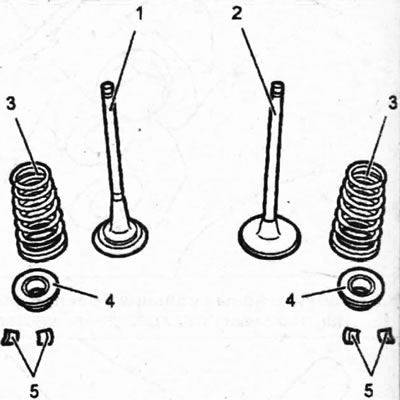

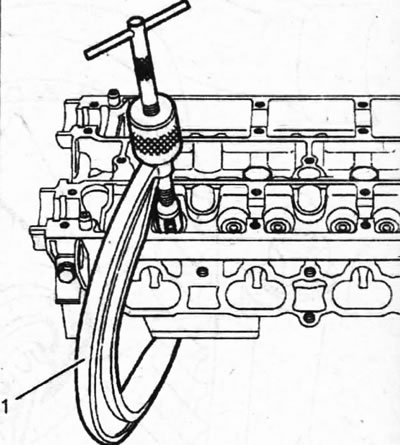

40. Otpustite ventile iz puhača komprimiranjem opruga ventila posebnim alatom 1, zatim uklonite opruge s pločama i izvadite ventile (vidi ilustracije 5.40 i 5.40a).

Napomena: Opruge usisnog i izlaznog ventila su zamjenjive.

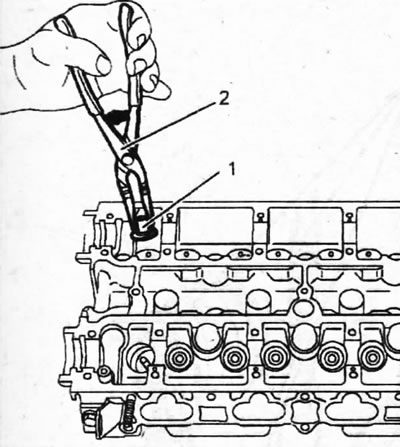

41. Skinite poklopce deflektora ulja 1 s vodilica ventila pomoću posebnih kliješta 2 (vidi ilustraciju). Prilikom ugradnje novih čepova za deflektor ulja, oni se utiskuju pomoću odgovarajućeg trna.

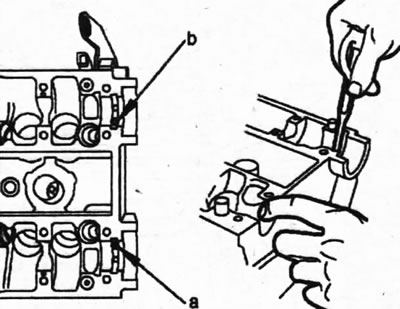

42. Očistite jednoprolazni (nepovratno) ventil "a" i površinu oko njega, a zatim ispušite ventil "b" komprimiranim zrakom kroz mlaznicu promjera 6,5 mm (vidi ilustraciju).

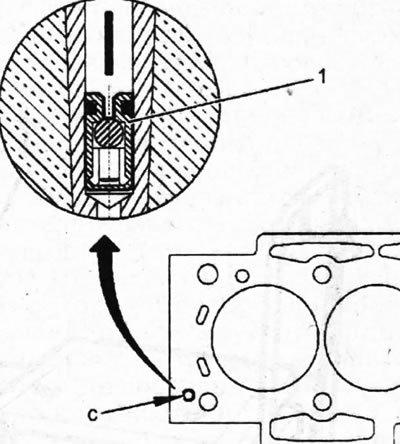

43. Po potrebi uklonite nepovratni ventil 1 iz montažnog otvora na glavi cilindra (vidi ilustraciju).



44. Očistite glavu cilindra i provjerite ima li iskrivljenja. Preporučuje se čišćenje brtvenih površina glave cilindra posebnim sredstvom, na primjer DECAPLOC 88.

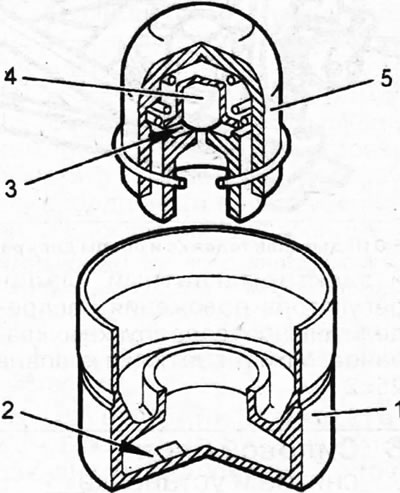

45. Provjerite stanje sjedišta ventila i njihovih vodilica, opruga ventila, bregastih vratila, kućišta ležaja bregastog vratila i hidrauličnih podizača ventila (vidi ilustraciju). Ako je potrebno, ponovno navijte rupe za vijke glave cilindra i zamijenite sve istrošene ili oštećene dijelove.



Glava cilindra se sastavlja obrnutim redoslijedom od rastavljanja.

46. Stisnite oprugu ventila posebnim alatom. Umetnite krekere u utore na izbočenom gornjem kraju stabljike ventila i pažljivo otpustite poseban uređaj. Pazite da krekeri budu čvrsto na svom mjestu. Krekeri usisnih i ispušnih ventila su isti.

Za provjeru dosjeda krekera, kucnite po vrhu ventilskih stabljika plastičnim čekićem. Nepravilno postavljeni krekeri iskaču pri udaru. Kako biste spriječili ispadanje dijelova, stavite krpu na oprugu ventila.

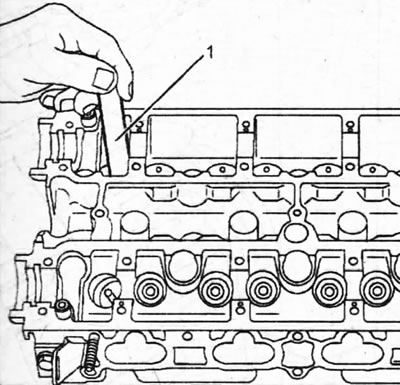

47. Navucite nove brtve ventila na vodilice ventila pomoću trna 1.

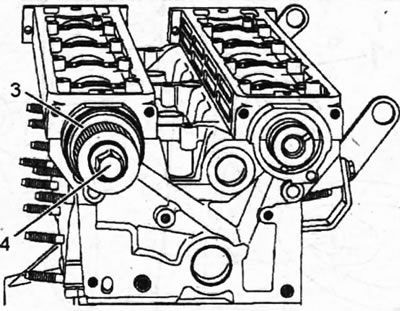

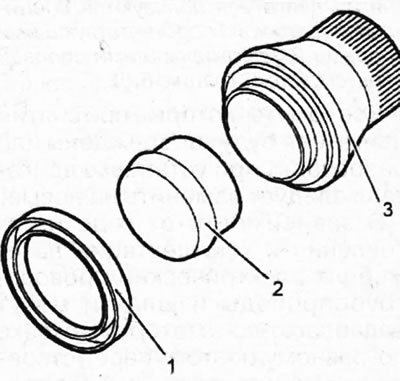

48. Utisnite brtve bregaste osovine 1 pomoću odgovarajućeg trna 3, koji je pritisnut središnjim vijkom 4 koji pričvršćuje zupčanik na bregastu osovinu (vidi ilustraciju). U radionicama se za tu svrhu koriste dva trna, od kojih je jedan pomoćni i namijenjen je za ugradnju na trn za prešanje (vidi ilustraciju 5.48a).





49. Uvrnite svjećice i solenoidni ventil za podešavanje položaja usisnog bregastog vratila. Moment zatezanja ventila 25+2 Nm.
