Važno! Vlasnik automobila može samostalno ukloniti i ugraditi motor, pod uvjetom da ima odgovarajuću opremu i alate. Za neke radove demontaže i montaže potreban je pomoćnik. Preporučuje se povjeriti popravak uklonjenog motora ili mjenjača radionici. U specijaliziranim radionicama, prilikom uklanjanja motora, koriste se posebna kolica 1 s odgovarajućim nosačima 2 koji drže pogonski agregat (vidi ilustraciju 6.0).

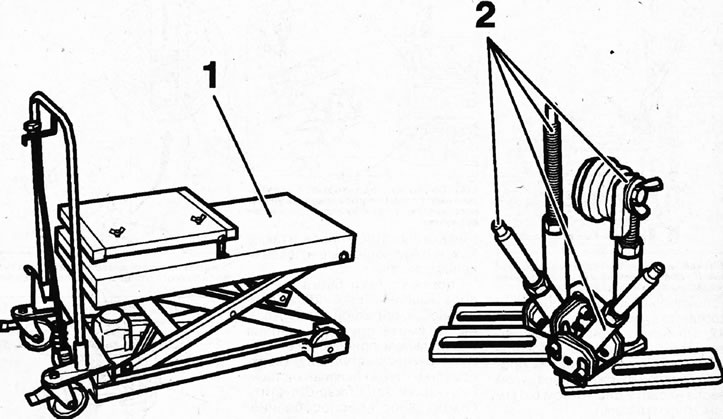

6.0. Kolica za podizanje i nosači za pričvršćivanje odvojive pogonske jedinice
Sve stezaljke koje su oštećene ili prerezane tijekom skidanja motora moraju se zamijeniti novima prilikom ugradnje motora.
Ovisno o godini proizvodnje i konfiguraciji vozila, električne žice, vodovi i crijeva mogu se nalaziti na različitim mjestima u motornom prostoru. Stoga se prije odspajanja utikača, vodova ili crijeva preporučuje označiti ih trakom ili markerom kako bi se kasnije mogli ponovno ugraditi na svoja izvorna mjesta.
Automobili s motorima EW10J4/EW12J4
Uklanjanje
1. Odspojite akumulator i postavite automobil na dizalice.
2. Skinite prednje kotače, zaštitu motornog prostora, prednji branik, prednja svjetla i brisač vjetrobranskog stakla.
3. Ispustite rashladnu tekućinu i ulje iz mjenjača, vidi odgovarajuće poglavlje.
4. Odvojite oba pogonska vratila od mjenjača i pričvrstite ih žicom na karoseriju kako ne bi savila, vidi odgovarajuće poglavlje.
5. Odvijte pričvrsne vijke i odvojite usisnu cijev od ispušnog razvodnika, pogledajte odgovarajuću cijev.
6. Skinite zaštitni poklopac motora, filter zraka, crijevo hladnjaka i kućište termostata te pomaknite ekspanzijsku posudu rashladne tekućine i spremnik servo upravljača u stranu.
7. Ispustite tlak u sustavu goriva.
8. Skinite pomoćni pogonski remen, vidi odgovarajuće poglavlje.
9. Odvrnite vijke 1 držača cijevi servo upravljača i pomaknite pumpu servo upravljača u stranu bez odvajanja cijevi od nje (vidi ilustraciju).

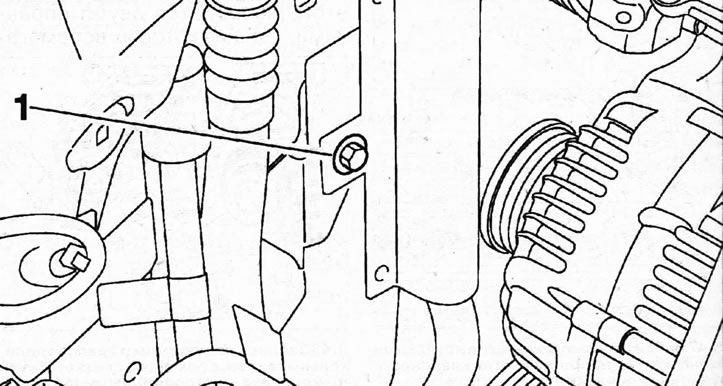

6.9. Odvrnite vijke 1 držača cijevi servo upravljača
10. Pomaknite komoru 2 grla za punjenje ulja, kao i cijevi 3 hladnjaka tekućine servo upravljača (vidi ilustraciju).

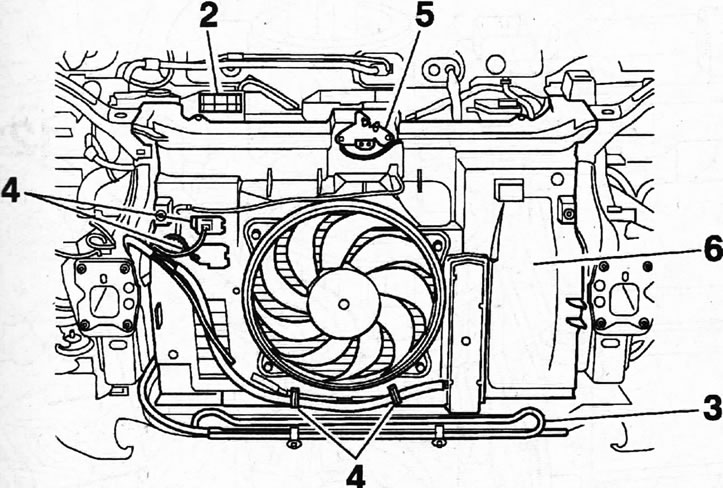

6.10. Pomaknite u stranu komoru 2 grla za punjenje ulja, kao i cijevi 3 hladnjaka tekućine servo upravljača
11. Odspojite utikač 4 ventilatora hladnjaka, otpustite kabelski svežanj ventilatora iz držača i pomaknite žice u stranu (vidi ilustraciju 6.10).
12. Odspojite pogonski kabel s brave poklopca motora 5 i pomaknite ga u stranu (vidi ilustraciju 6.10).
13. Odvojite crijeva od hladnjaka, odvrnite pričvrsne vijke i uklonite hladnjak i njegov spremnik 6 (vidi ilustraciju 6.10).
14. Odvijte vijke za pričvršćivanje kompresora klima uređaja i pomaknite kompresor u stranu bez odvajanja vodova za cirkulaciju rashladnog sredstva od njega.
Oprez! Ne otvarajte rashladni krug. Sve radove vezane uz otvaranje klima uređaja treba povjeriti specijaliziranoj radionici.
15. Vozila s motorom EW12J4. Odvojite dovodni vod goriva 7 i vod 8 solenoidnog ventila za pročišćavanje adsorbera (vidi ilustraciju).

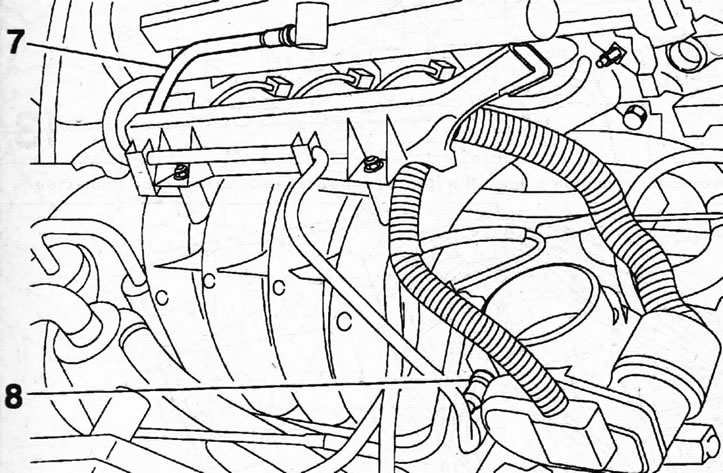

6.15 Odvojite dovodni vod goriva 7 i vod 8 solenoidnog ventila za pročišćavanje adsorbera. Automobili s motorom EW12J4
16. Automobili s motorom EW10J4. Odspojite dovodni vod goriva 9, vod 10 solenoidnog ventila za pročišćavanje adsorbera i kabel gasa 11 (vidi ilustraciju).

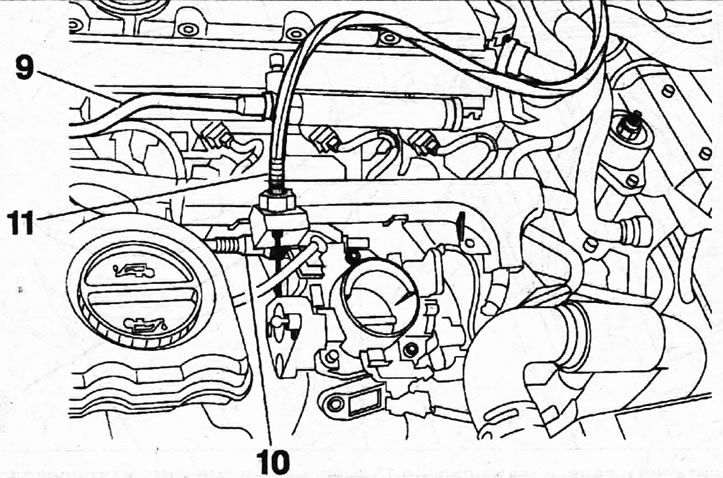

6.16. Odspojite dovodni vod goriva 9, vod 10 elektromagnetskog ventila za pročišćavanje adsorbera i kabel gasa 11. Automobili s motorom EW10J4
17. Odvojite niskotlačno crijevo 13 od EGR ventila i EGR cijevi u usisni razvodnik (vidi ilustraciju).

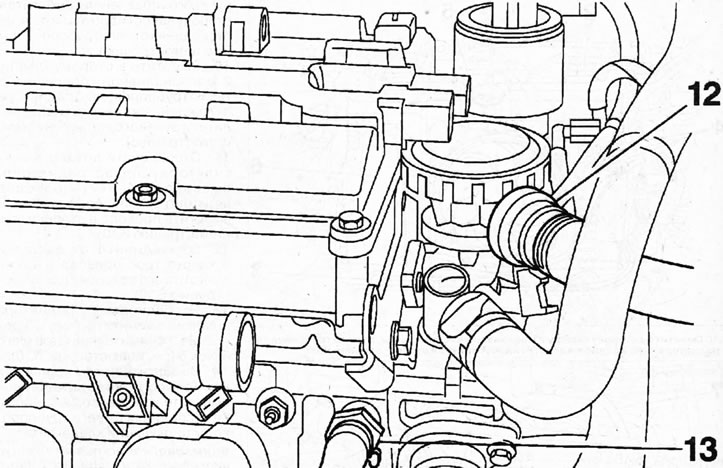

6.17. Odvojite niskotlačno crijevo 13 od EGR ventila i EGR cijevi u usisni razvodnik
18. Odvojite niskotlačno crijevo od pojačivača kočenja.
19. Odvojite dovodno i povratno crijevo od radijatora grijača.
20. Odspojite utikače 14 iz kutije s osiguračima i relejima, koja se nalazi blizu desnog prednjeg svjetla, kao i žicu 15 "uzemljenje" (-) i odmaknite kabelski svežanj motora od radnog područja (vidi ilustraciju).

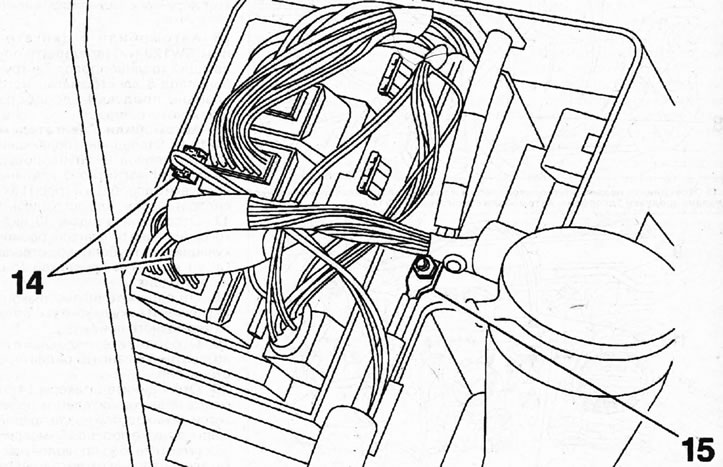

6.20. Odspojite utikače 14 iz kutije s osiguračima i relejima, kao i žicu 15 "uzemljenje" (-) i odmaknite kabelski svežanj motora od radnog područja
21. Otpustite tlačni vod radnog cilindra spojke iz držača, a zatim odvojite radni cilindar.
22. Odspojite utikače 16 i žice 17 "uzemljenje" (-) (vidi ilustraciju).

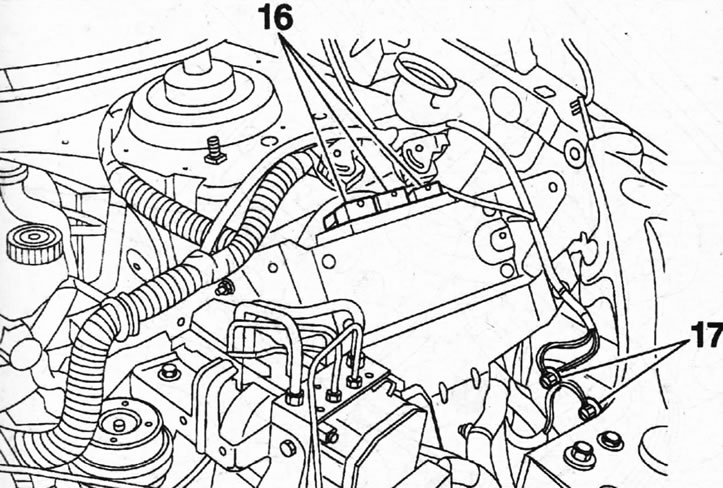

6.22. Odspojite utikače 16 i žice 17 "uzemljenje" (-)
23. Odspojite kabele za odabir i mijenjanje brzina, utikač prekidača svjetla za vožnju unatrag i žicu za uzemljenje (-) od mjenjača.
24. Uklonite podokvir.
25. Odspojite konektore lambda sonde i odspojite donji rashladni vod koji se nalazi u blizini korita za ulje.
26. Postavite kolica za podizanje 1 ili garažnu dizalicu ispod pogonskog agregata i lagano podignite pogonski agregat kako biste rasteretili nosače ovjesa (vidi ilustraciju).

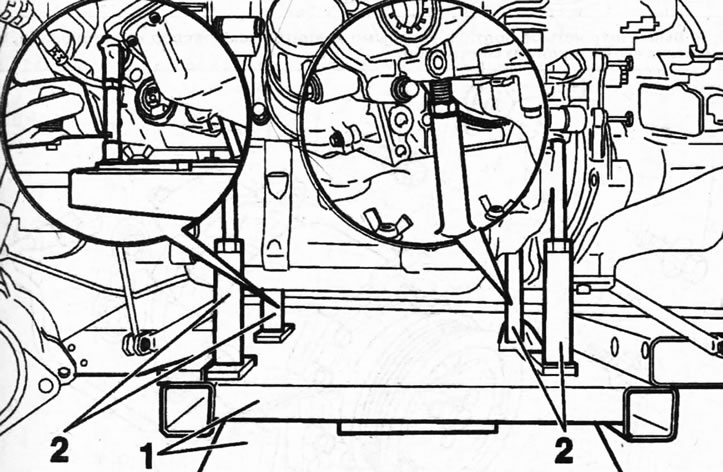

6.26. Pričvršćivanje pogonske jedinice na kolica za podizanje 2 - stalci na kolicima
27. Odvojite donji nosač motora (vidi ilustraciju).

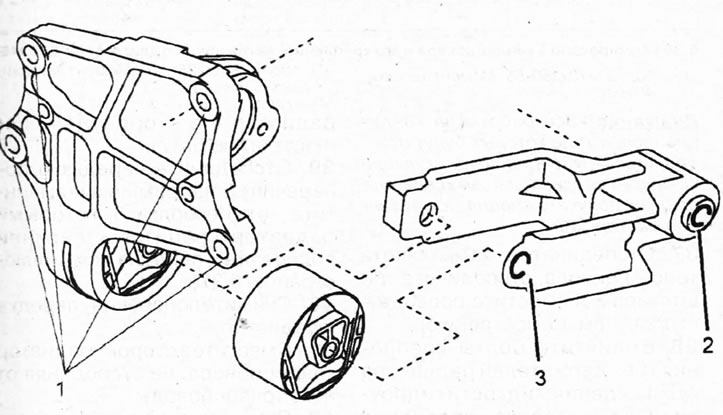

6.27. Odvojite donji nosač motora 1 - vijci za pričvršćivanje donjeg nosača na blok cilindra. Moment pritezanja 45 Nm; 2 - vijak za pričvršćivanje potpornog nosača na podokvir. Moment zatezanja 90 Nm; 3 - središnji vijak za montažu nosača. Moment pritezanja 65 Nm
28. Odvojite momentnu šipku nosača motora (vidi ilustraciju 2.4a).
29. Odspojite lijevi nosač ovjesa pogonske jedinice (vidi ilustraciju).

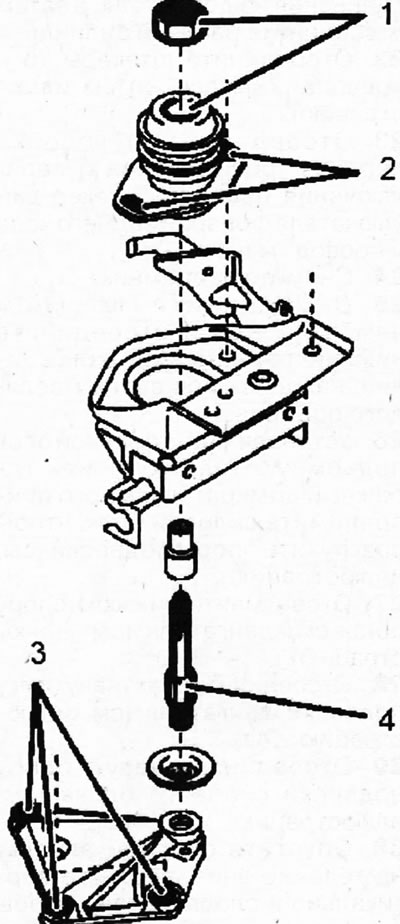

6.29. Lijevi oslonac ovjesa pogonskog agregata 1 - matica za pričvršćivanje potpornog klina na tijelo. Moment zatezanja 30 Nm; 2 - podrška; 3 - vijci za pričvršćivanje nosača na mjenjač. Moment pritezanja 45 Nm; 4 - središnji potporni vijak. Moment zatezanja 50 Nm
30. Spustite pogonsku jedinicu na kolicima prema dolje, pomičući je okomito i pazeći da ne zakačite obližnje dijelove i sklopove.
31. Postavite uklonjeni pogonski agregat na odgovarajuće nosače i, ako je potrebno, odvojite mjenjač od motora odvrtanjem spojnih vijaka.
Ugradnja pogonske jedinice vrši se obrnutim redoslijedom od uklanjanja.
Automobili s motorom ES9J4S
Uklanjanje
32. Odspojite akumulator i ispustite tlak u sustavu goriva.
33. Ispustite rashladnu tekućinu, vidi odgovarajuće poglavlje.
34. Postavite automobil na dizalice i uklonite prednje kotače, obloge blatobrana, prednji branik i njegov poprečni nosač.
35. Skinite klinasti remen pomoćnog pogona, vidi odgovarajuće poglavlje.
36. Odvijte četiri vijka 1 koji pričvršćuju kompresor klima uređaja i odmaknite ga od radnog područja bez odvajanja vodova za cirkulaciju rashladnog sredstva (vidi ilustracije 6.36 i 6.36a).

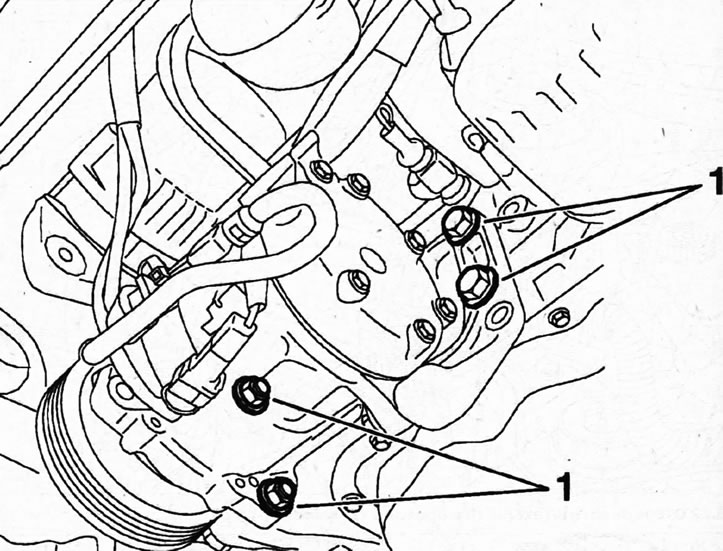

6.36. Odvrnite četiri vijka 1 koji pričvršćuju kompresor klima uređaja i odmaknite ga od radnog područja

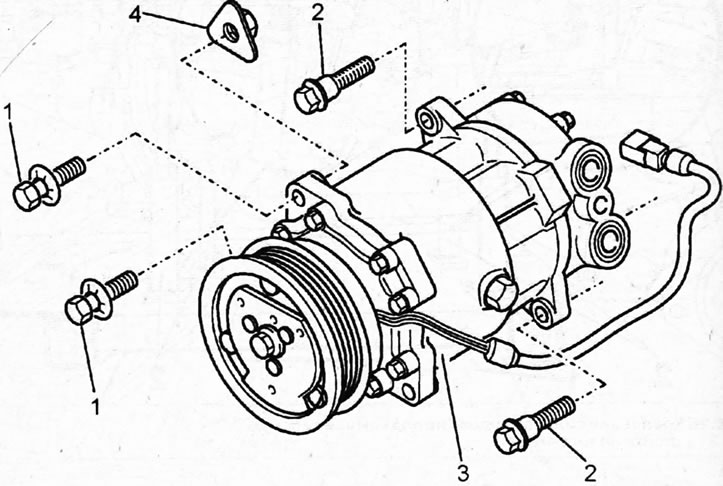

6.36a. Kompresor klima uređaja 3 i njegovo pričvršćivanje. Automobili s motorom ES9J4S 1 - vijci M10x150-55. Moment pritezanja 40 Nm; 2 - vijka M8x125-110. Moment pritezanja 2575 Nm; 4 - matica
Oprez! Sve radove na klima uređaju koji uključuju odspajanje vodova rashladnog sredstva i ispuštanje samog rashladnog sredstva treba prepustiti specijaliziranoj radionici.
37. Odspojite kabel brave poklopca motora 2, odspojite tri utikača 3 i pomaknite žice u stranu (vidi ilustraciju).

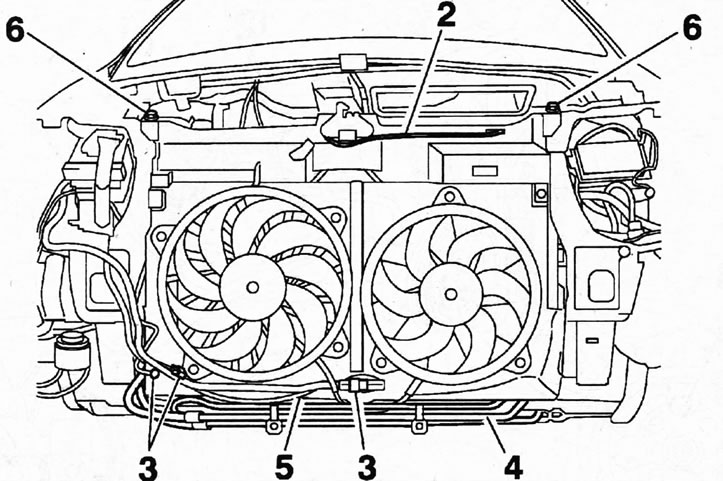

6.37. Odspojite pogonski kabel 2 iz brave poklopca motora, odspojite tri utikača 3 i pomaknite žice u stranu
38. Odvijte vijke koji pričvršćuju tri držača hladnjaka servo upravljača 4 na podokvir 5 i pomaknite hladnjak 4 u stranu (vidi ilustraciju 6.37).
39. Odvojite prednji poprečni nosač 5 podokvira i odvrnite četiri vijka 6 koji pričvršćuju hladnjak na gornji poprečni nosač prednjeg dijela (vidi ilustraciju 6.37).
40. Uklonite prednji poprečni nosač i hladnjak.
41. Pomaknite hladnjak klima uređaja u stranu bez odvajanja cijevi od njega.
42. Skinite brisač vjetrobranskog stakla i usisni kolektor otpuštanjem crijeva iz držača na usisnom i ispušnom kolektoru.
43. Odspojite utikač birača i kraj sajle 7 za odabir i mijenjanje brzina, a zatim otpustite sajlu 7 iz držača 8 (vidi ilustraciju).

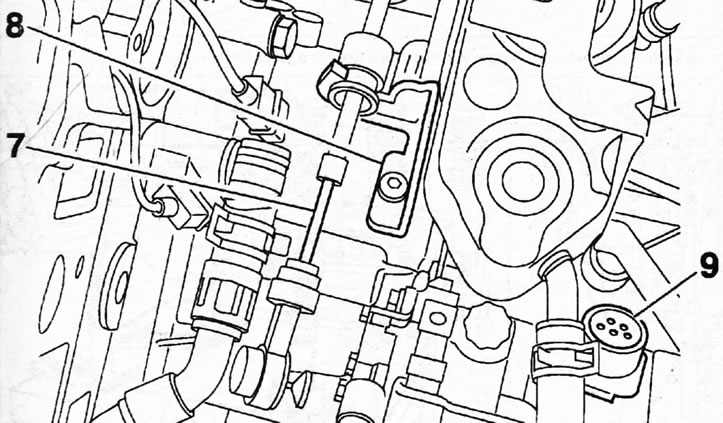

6.43. Odspojite kraj sajle za odabir i mijenjanje brzina 7 od birača, a zatim otpustite sajlu 7 iz držača 8
44. Odspojite utikač 9 i žicu za uzemljenje (-) s kućišta mjenjača (vidi ilustraciju 6.43).
45. Odspojite i odmaknite vodove za gorivo.
46. Odspojite dva konektora 10 i 11 i uklonite spremnik servo upravljača (vidi ilustraciju).

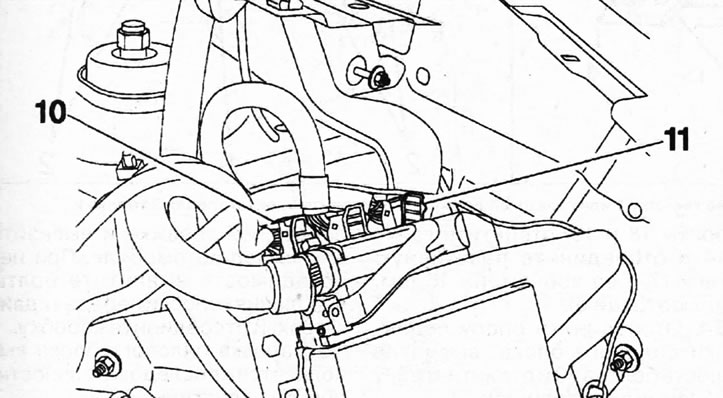

6.46. Odspojite dva utikača 10 i 11
47. Odvojite usisne cijevi s predkatalizatorima od ispušnih kolektora, vidi odgovarajuće poglavlje.
48. Odvojite desno i lijevo pogonsko vratilo od mjenjača i pričvrstite ih žicom na tijelo kako ne bi savili, vidi odgovarajuće poglavlje.
Izvor dostupan ovdje www.PEUGEOTBOOK.ru
49. Odvrnite dva vijka 12, a zatim 3 vijka 13 koji pričvršćuju pumpu servo upravljača (vidi ilustraciju).

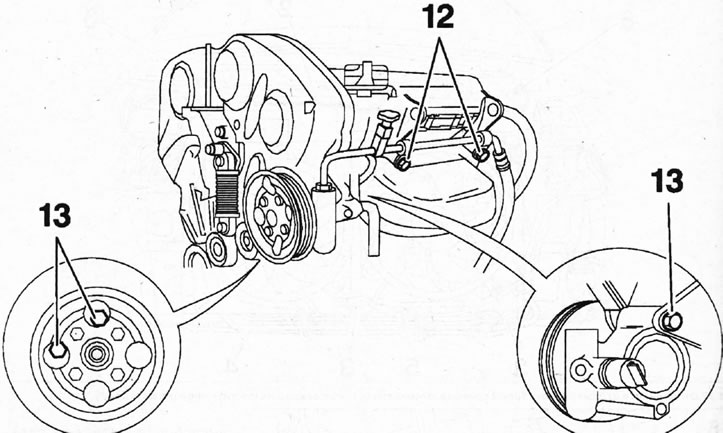

6.49. Odvijte dva vijka 12, a zatim 3 vijka 13 koji pričvršćuju pumpu servo upravljača
50. Pomaknite pumpu servo upravljača u stranu i, bez odvajanja cijevi od nje, pričvrstite je na karoseriju ili je postavite na odgovarajući nosač.
Oprez! Otpustite crijevo servo upravljača iz držača na stražnjoj glavi cilindra odvrtanjem dva vijka držača.
51. Postavite kolica za podizanje 1 ili garažnu dizalicu ispod pogonske jedinice i pričvrstite jedinicu na nosače kolica 2 (vidi ilustraciju).

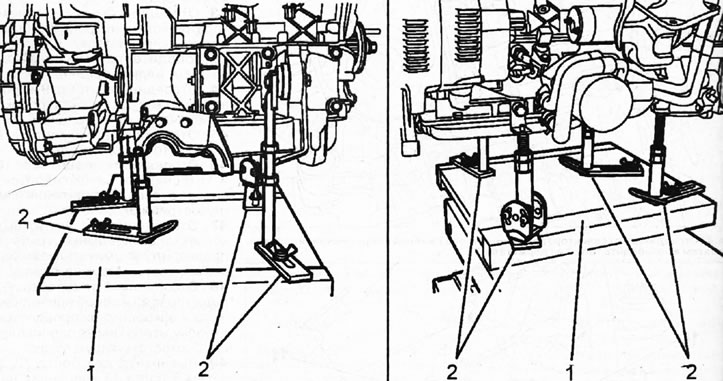

6.51. Postavite kolica za podizanje 1 ili garažnu dizalicu ispod pogonske jedinice i pričvrstite jedinicu na nosače kolica 2
52. Podignite pogonsku jedinicu na kolicima kako biste rasteretili nosače ovjesa.
53. Odvrnite tri vijka 15, vijke 18 i 19, odvrnite maticu 14 i odvojite reakcijsku šipku 17 i njezin nosač 16 (vidi ilustraciju).

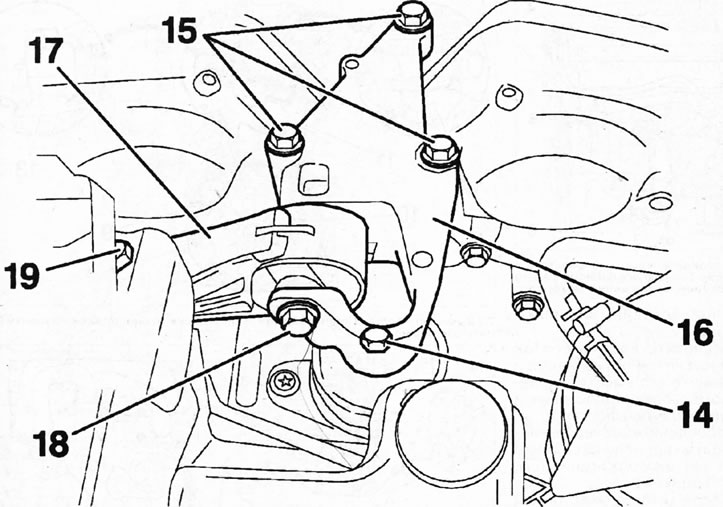

6.53. Odvrnite tri vijka 15, vijke 18 i 19, odvrnite maticu 14 i odvojite reakcijsku šipku 17 i njezin nosač 16
54. Odspojite nosač ovjesa pogonske jedinice odvrtanjem šest vijaka 20 i odvrtanjem matice 21 (vidi ilustraciju).

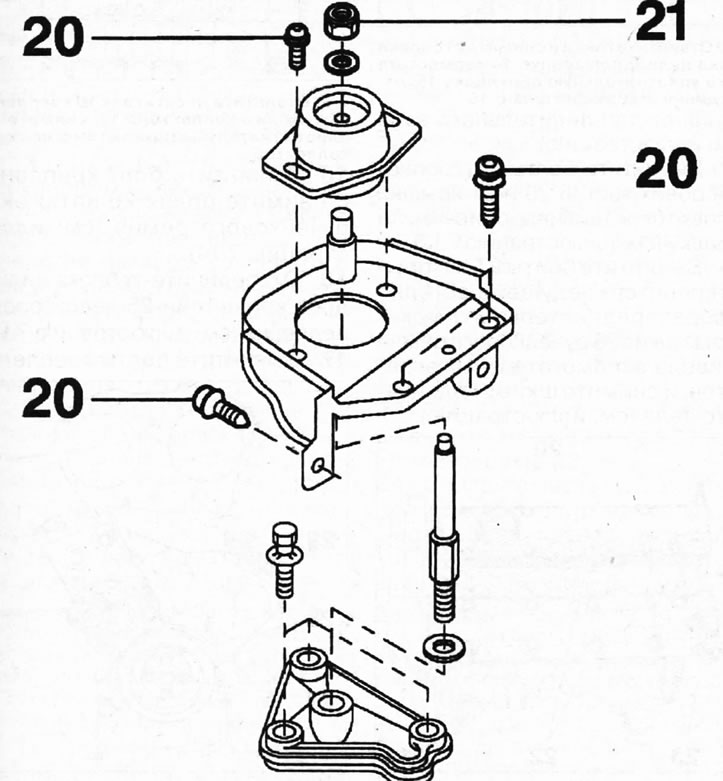

6.54. Odspojite nosač ovjesa pogonske jedinice odvrtanjem šest vijaka 20 i odvrtanjem matice 21
55. Spustite pogonsku jedinicu na podiznu kolicu i izvadite je ispod vozila. Ako je potrebno, odvrnite vijke koji pričvršćuju mjenjač na motor i odspojite mjenjač.
Ugradnja pogonske jedinice vrši se obrnutim redoslijedom od uklanjanja.
Oprez! Prilikom ugradnje zamijenite spojne stezaljke ispušne cijevi, metalne brtve predkatalizatora, samoblokirajuće matice i matice koje pričvršćuju ispušne cijevi/predkatalizatore novima.
