Uklanjanje
Automobili s ručnim mjenjačem BE4/5
1. Uklonite produžetak osovine 1 (vidi ilustraciju).

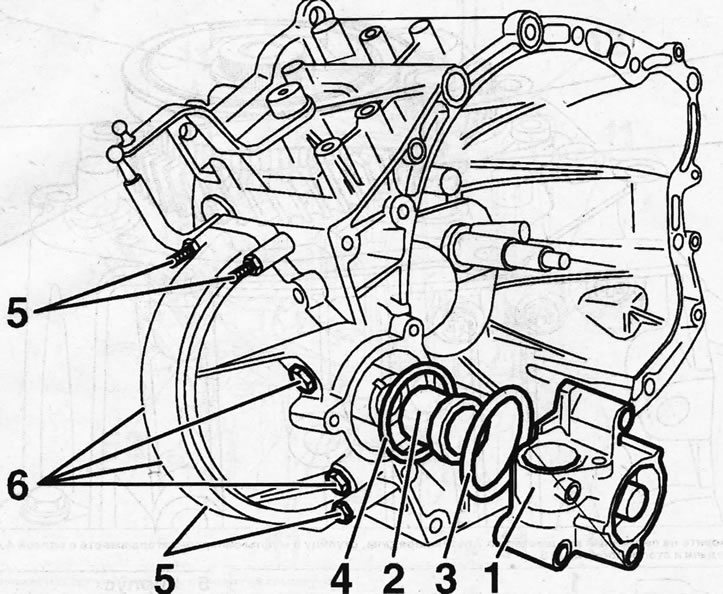

5.1. Uklonite produžetak osovine 1
2. Skinite zupčanik 2 pogona brzinomjera, brtveni prsten 3 kružnog presjeka, odstojni prsten 4 (ako je navedeno) (vidi ilustraciju 5.1).
3. Odvrnite vijke 5 i 6 poklopca diferencijala (vidi ilustraciju 5.1).
4. Pritisnite poklopac 7 diferencijala od kućišta mjenjača umetanjem odvijača 8 u utore A i B, što olakšava njegovo skidanje i ugradnju (vidi strelice na ilustraciji).

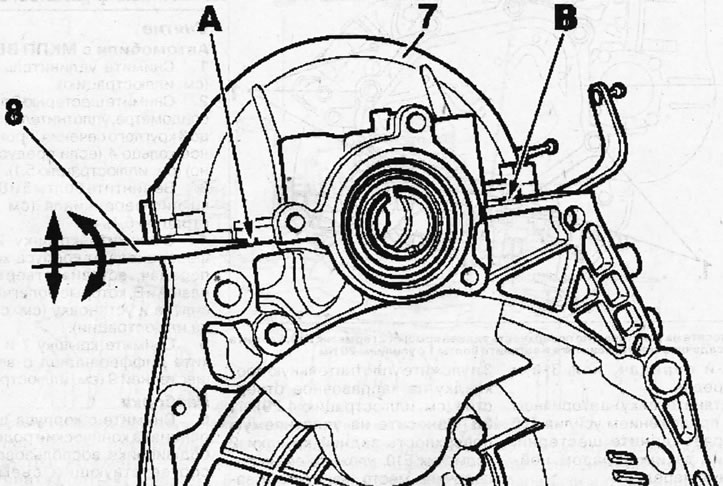

5.4. Pritisnite poklopac 7 diferencijala od kućišta mjenjača umetanjem odvijača 8 u utore A i B (vidi strelice)
5. Skinite poklopac 7 i izvadite diferencijal s pogonjenim zupčanikom 9 (vidi ilustraciju).

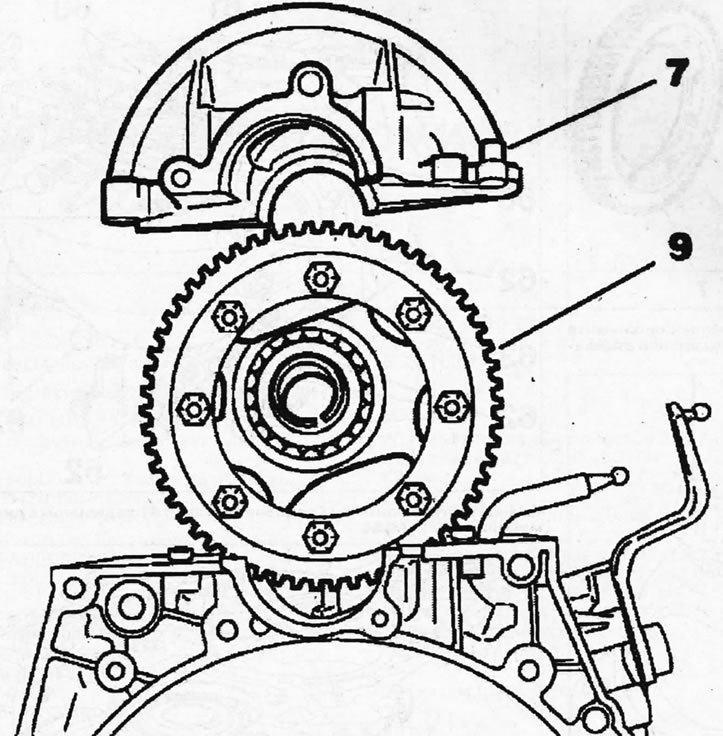

5.5. Skinite poklopac 7 i izvadite diferencijal s pogonjenim zupčanikom 9
Rastavljanje
6. Izvadite konusne valjkaste ležajeve iz kućišta diferencijala pomoću odgovarajućeg izvlakača (vidi ilustraciju).

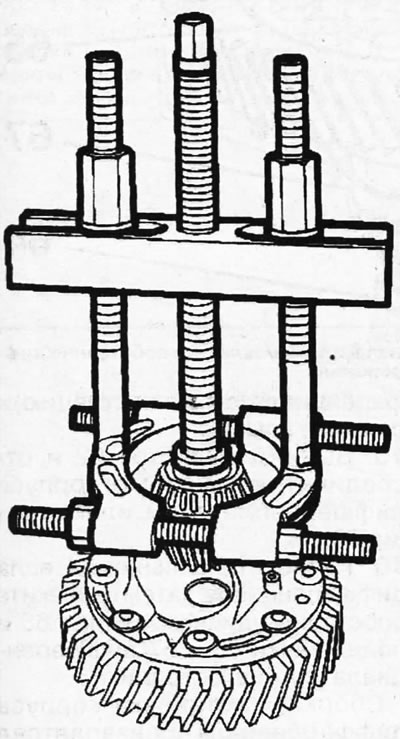

5.6. Izvadite konusne valjkaste ležajeve iz kućišta diferencijala pomoću odgovarajućeg izvlakača
7. Izbijte pin 1 pina 2 satelita 3 pomoću bušilice (vidi ilustraciju).

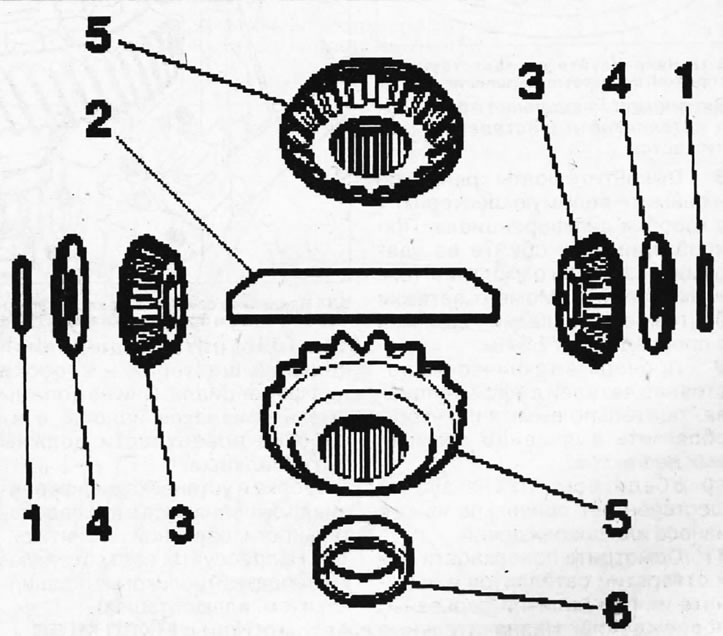

5.7. Izbijte pin 1 pina 2 satelita 3 pomoću bušilice 4 - bakreni odstojnici satelita 6 - centrirajuća čahura zupčanika; 5-osovinski zupčanici
Oprez! Odvajanje brtvi i satelita te zupčanika nije dopušteno.
8. Odvijte pričvrsne vijke i uklonite pogonski zupčanik 7 iz kutije diferencijala. Ako je potrebno, udarite ga gumenim čekićem (vidi ilustraciju). Moment zatezanja vijaka bez brtve je 72,5 Nm, a s brtvom - 77,5 Nm.

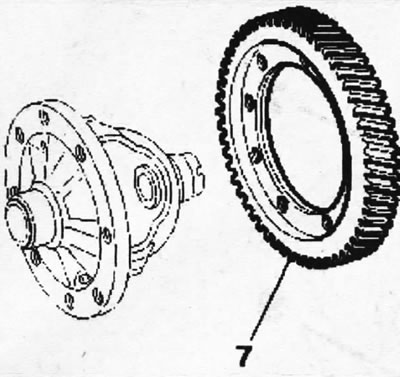

5.8. Odvijte pričvrsne vijke i uklonite pogonski zupčanik 7 iz kutije diferencijala
9. Provjerite tehničko stanje dijelova diferencijala temeljitim pranjem kako biste lakše prepoznali moguće nedostatke.
10. Provjerite da zubi zupčanika ne pokazuju vidljive znakove istrošenosti ili oštećenja.
11. Pregledajte površine osovina i satelitskih otvora i zamijenite ih ako postoje ozbiljna oštećenja. Manja oštećenja mogu se polirati finozrnatim brusnim papirom.
12. Pregledajte ležajeve zupčanika i kutije diferencijala. Ne smiju pokazivati znakove habanja, a njihove radne površine trebaju biti glatke.
Sastavljanje i ugradnja diferencijala izvode se obrnutim redoslijedom od uklanjanja.
13. Pritisnite valjkaste ležajeve pomoću odgovarajućeg trna (vidi ilustraciju).

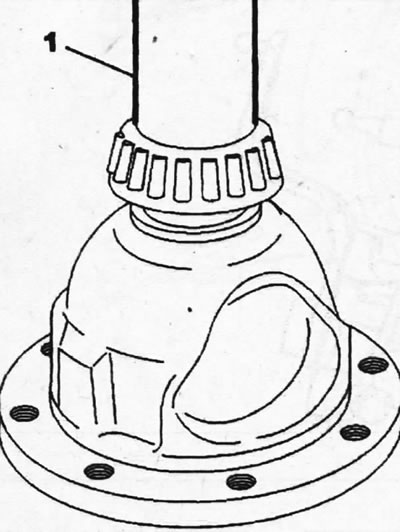

5.13. Pritisnite valjkaste ležajeve pomoću odgovarajućeg trna
Automobili s ručnim mjenjačem ML5C
14. Odvrnite vijke 60 koji pričvršćuju poklopac 61 ležaja diferencijala (vidi ilustraciju) i skinite poklopac.

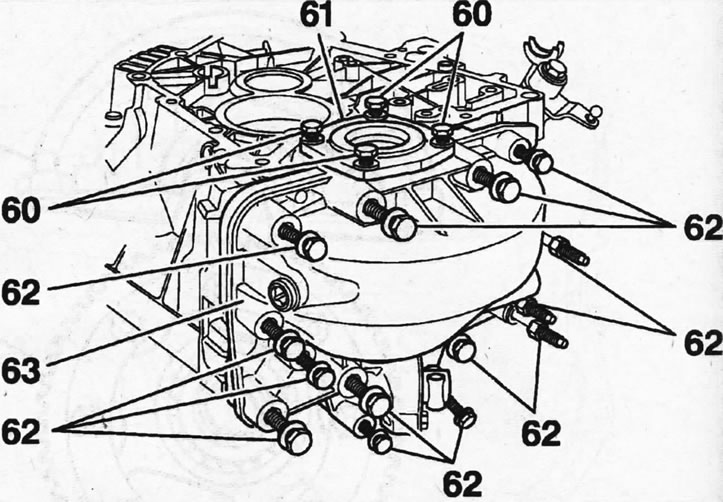

5.14. Odvrnite vijke 60 koji pričvršćuju poklopac 61 ležaja diferencijala. Automobili s ručnim mjenjačem ML5C
15. Odvrnite vijke 62 i odvojite poklopac 63 od kućišta diferencijala (vidi ilustraciju 5.14).
16. Uklonite brtvu osovine diferencijala 64, zatim uklonite sam diferencijal 65 i ležajeve diferencijala 66 i 67 (vidi ilustraciju).

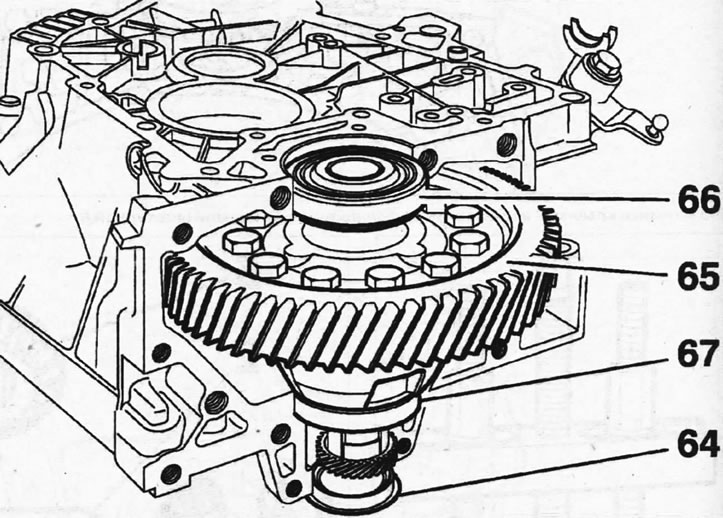

5.16. Uklonite brtvu osovine diferencijala 64, zatim uklonite sam diferencijal 65 i ležajeve diferencijala 66 i 67
Sastavljanje i ugradnja kućišta diferencijala izvode se obrnutim redoslijedom od uklanjanja.
