Oprez! Postupak uklanjanja i ugradnje modulatora zahtijeva strogo pridržavanje čistoće i točnosti.
Automobili s automatskim mjenjačem BVA AL4
Uklanjanje
1. Odspojite negativni (-) priključak akumulatora i poduprite prednji dio vozila na nosače.
2. Postavite posudu ispod vozila kako biste ispustili ulje mjenjača iz modulatora. Volumen ispuštene tekućine je otprilike 1,5 litara.

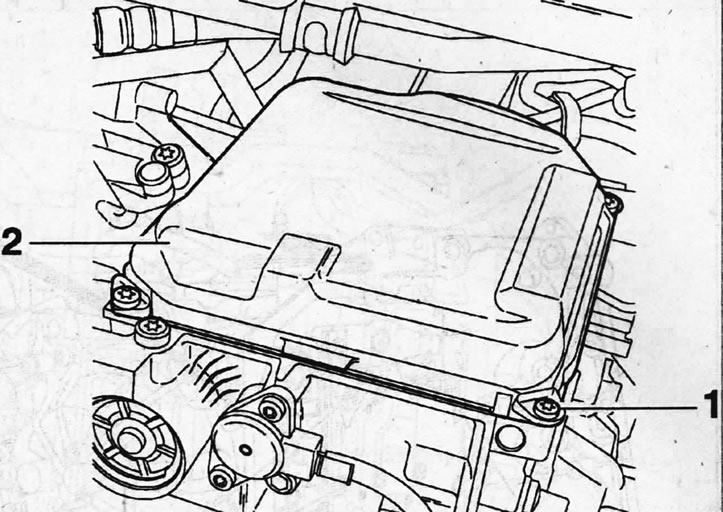

3. Odvrnite vijke 1 koji pričvršćuju poklopac 2 mjenjača i skinite poklopac (vidi ilustraciju).
5.3. Odvrnite vijke 1 koji pričvršćuju poklopac 2 mjenjača i skinite poklopac
4. Odspojite utikače šest elektromagnetskih ventila tako da ih povučete odvijačem, a zatim odvojite same ventile odvrtanjem njihovih pričvrsnih vijaka, čiji je moment zatezanja 10 Nm (vidi ilustraciju).

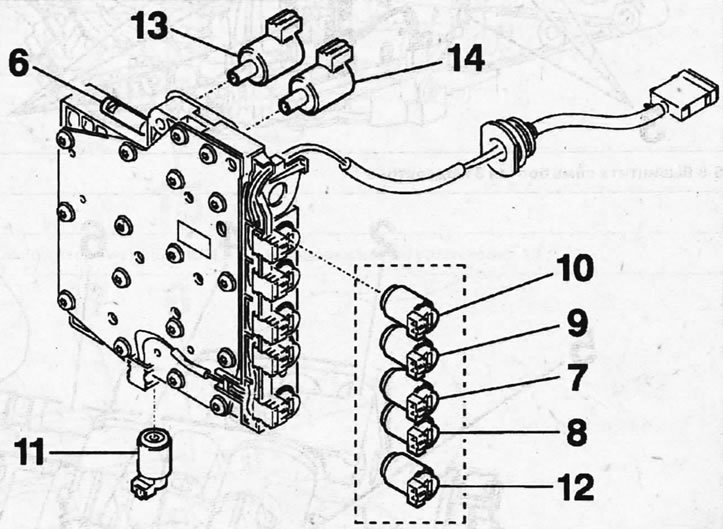

5.4 Modulacijski ventili 6 - ventil za ručni način mijenjanja brzina; 7-12 - elektromagnetski ventili automatskog mjenjača; 13 - elektromagnetski ispušni ventil; 14 - elektromagnetski ventil za smanjenje tlaka
Oprez! Prilikom odspajanja ventila 11, nemojte dopustiti da hidraulički ventil koji se nalazi ispod ispadne.
Nakon odspajanja elektromagnetskih ventila, njihove brtve moraju se zamijeniti novima.

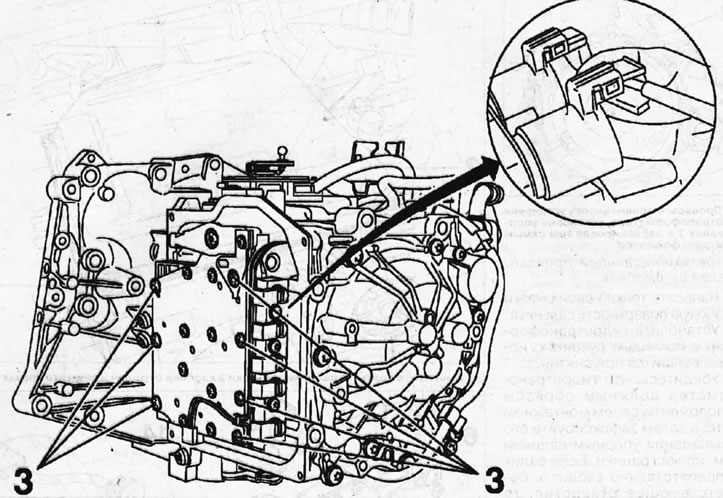

5. Odvrnite sedam vijaka 3 modulatora (vidi ilustraciju).
5.5. Odvrnite sedam vijaka 3 modulatora

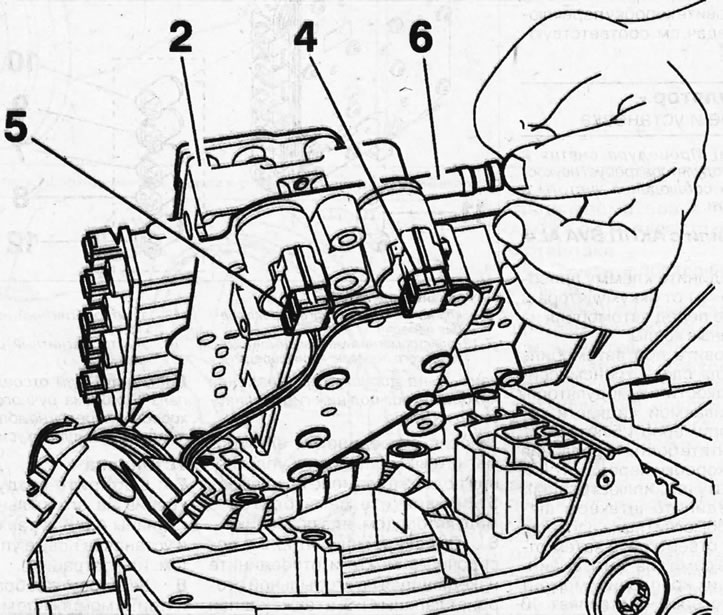

6. Pomaknite modulator 2 s njegovog sjedišta i odvojite ventile 4 i 5 koji se nalaze na njegovoj stražnjoj strani, kao i ventil 6 za ručni način mijenjanja brzina (vidi ilustraciju).
5.6. Pomaknite modulator 2 s njegovog sjedišta i odvojite ventile 4 i 5 koji se nalaze na njegovoj stražnjoj strani, kao i ventil 6 ručnog mijenjanja brzina
Oprez! Prilikom odspajanja ventila 6 ručnog mjenjača, nemojte primjenjivati prekomjernu silu na njega.
Montaža
7. Sastavite modulator pričvršćivanjem ventila 4 i 5, kao i ventila 6, na njegovu stražnju stranu i ugradnjom novih brtvi 15 (vidi ilustraciju).

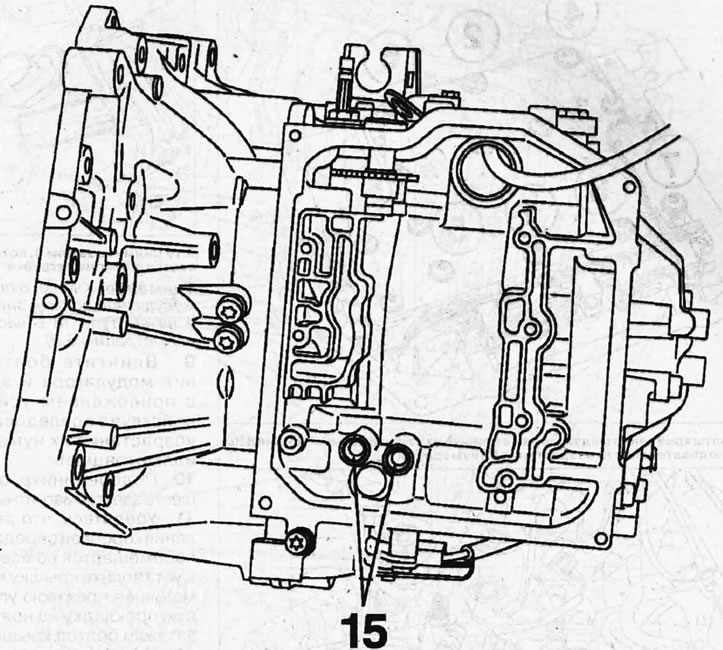

5.7. Sastavite modulator pričvršćivanjem ventila 4 i 5 na njegovu stražnju stranu i ugradnjom novih brtvi 15

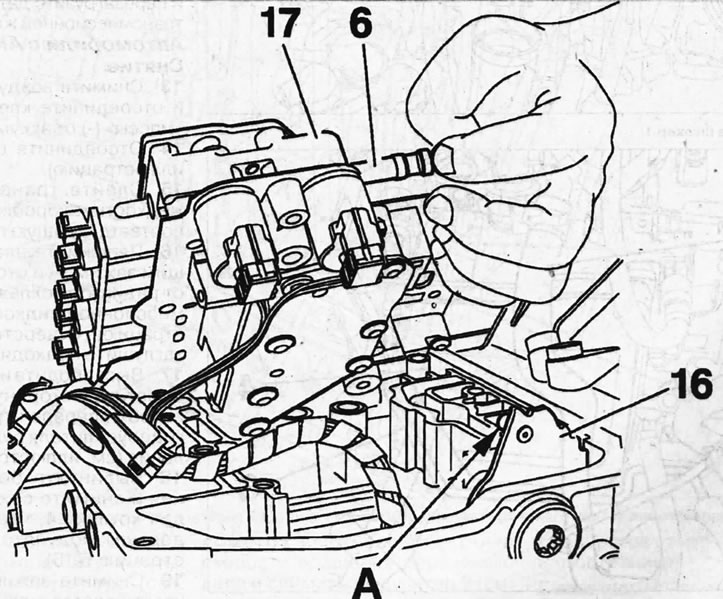

8. Postavite sastavljeni modulator na mjesto montaže, pravilno poravnavajući izbočine 17 i 16 (vidi ilustraciju)
5.8. Ugradite sastavljeni modulator na mjesto montaže, pravilno poravnavajući izbočine 17 i 16
Pažnja! Prilikom ugradnje modulatora, ventil 6 mora stati u udubljenje A na izbočini 16 s urezima (vidi ilustraciju 5.8).
9. Uvrnite vijke za pričvršćivanje modulatora i zategnite ih na 8 Nm, postupajući uzlaznim redoslijedom njihovog numeriranja (vidi ilustraciju).

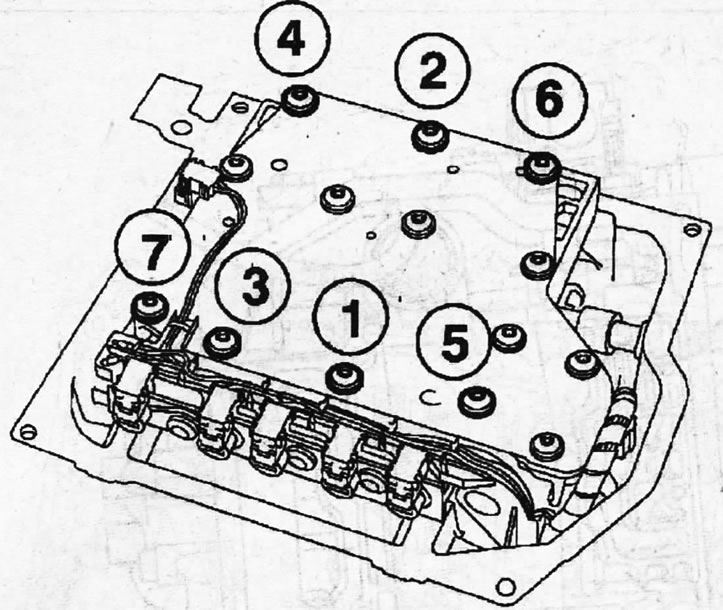

5.9. Uvrnite vijke za pričvršćivanje modulatora i zategnite ih silom od 8 Nm, postupajući redoslijedom povećanja njihovog broja
10. Spojite preostalih šest solenoida.
11. Provjerite da li se ručica mjenjača slobodno pomiče u svim položajima i ugradite poklopac mjenjača, zamijenivši staru brtvu novom. Moment pritezanja vijaka poklopca je 10 Nm.
12. Dolijte ulje u mjenjaču, pogledajte odgovarajuće poglavlje i resetirajte senzor stanja ulja u mjenjaču.
Automobili s automatskim mjenjačem 4HP20
Uklanjanje
13. Uklonite zračni filter i odvojite negativni (-) pol akumulatora.
14. Isključite utikač 1 (vidi ilustraciju).

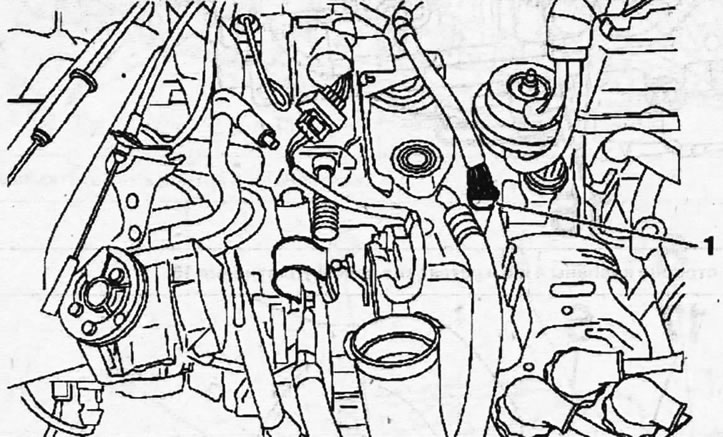

5.14. Isključite utikač 1
15. Ispustite ulje mjenjača iz mjenjača, pogledajte odgovarajuće poglavlje.
16. Pričvrstite crijevo 2 odgovarajućom stezaljkom i odvojite ga od hladnjaka ulja mjenjača (vidi ilustraciju). Začepite otvor hladnjaka odgovarajućim čepom.

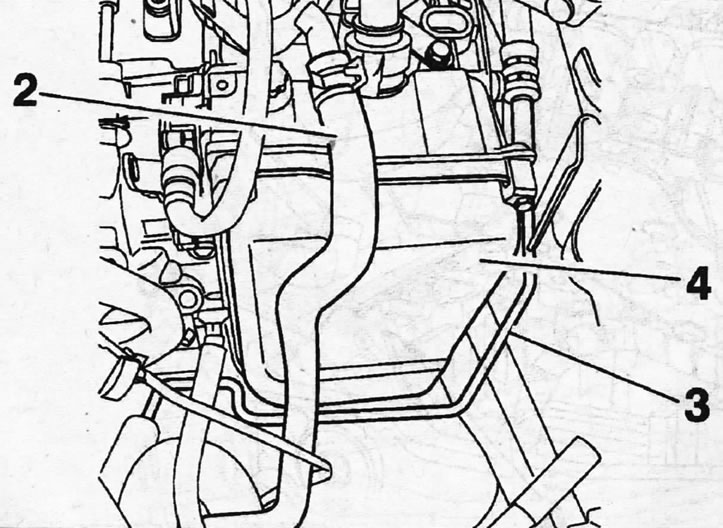

5.16. Pričvrstite crijevo 2 odgovarajućom stezaljkom i odvojite ga od hladnjaka ulja mjenjača
17. Otpustite cijev servo upravljača 3 iz držača i odmaknite je od poklopca mjenjača 4 (vidi ilustraciju 5.16).
18. Odvijte pričvrsne vijke i uklonite poklopac 4 s mjenjača kako biste pristupili modulatoru (vidi ilustraciju 5.16).
19. Uklonite stezaljku 5 koja drži crijevo na grani cijevi (vidi ilustraciju).

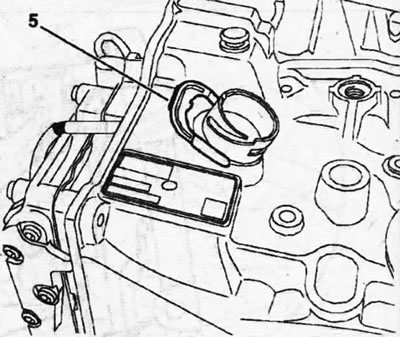

5.19. Uklonite stezaljku 5 koja drži crijevo na grani cijevi
20. Prvo otpustite zatezanje, a zatim odvrnite 6 vijaka koji pričvršćuju modulator (vidi ilustraciju).

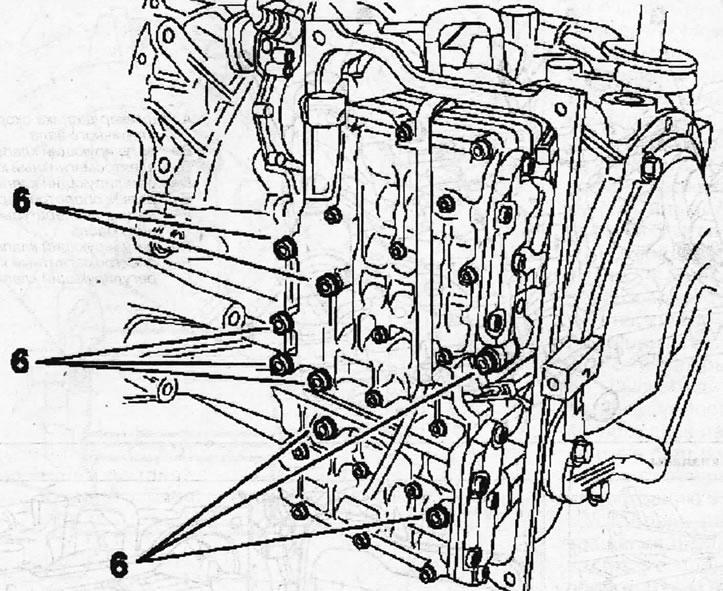

5.20. Prvo otpustite zatezanje, a zatim odvrnite 6 vijaka koji pričvršćuju modulator
21. Odspojite senzor brzinomjera 7 i konektor 8 senzora brzine ulaznog vratila i uklonite modulator 9 (vidi ilustraciju).

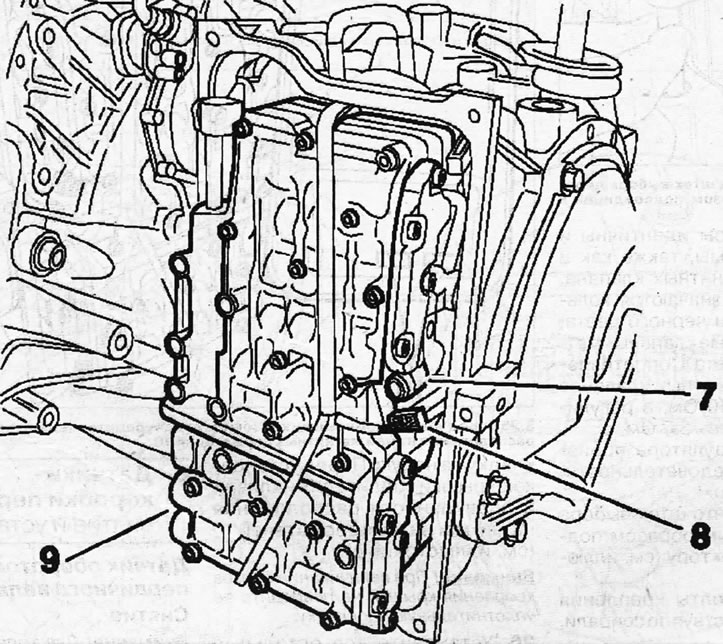

5.21. Odspojite senzor brzinomjera 7 i utikač 8 senzora brzine ulaznog vratila i uklonite modulator 9
22. Odspojite konektor A senzora brzine sekundarnog vratila (vidi ilustraciju).

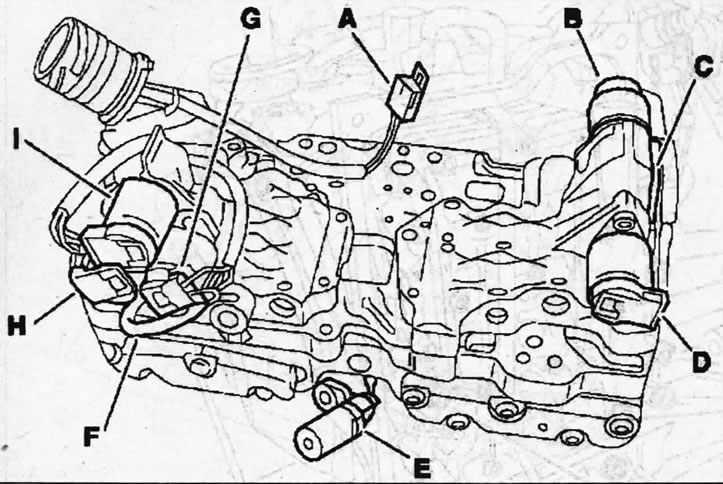

5.22. Modulator i njegovi ventili A - utikač senzora brzine sekundarnog vratila; B - regulacijski ventil br. 6; C - elektromagnetski ventil MV1; D - regulacijski ventil br. 4; E - primarni senzor brzine osovine; F - senzor temperature ulja u mjenjaču; G - regulacijski ventil br. 3; H - elektromagnetski ventil MV2; I - regulacijski ventil br. 5
Oprez! Prije skidanja ventila i regulatora s modulatora, označite njihov položaj montaže.
Svi regulatori su identični i zamjenjivi, kao i oba solenoidna ventila. Regulatori su označeni crnim prstenastim oznakama, solenoidni ventili - žutim oznakama. Otpor elektromagnetskih ventila je 30-40 Ohma, a regulacijskih ventila - 3-7 Ohma.
Modulator se ugrađuje obrnutim redoslijedom od uklanjanja.
Izvorna publikacija na web stranici peugeotbook.ru

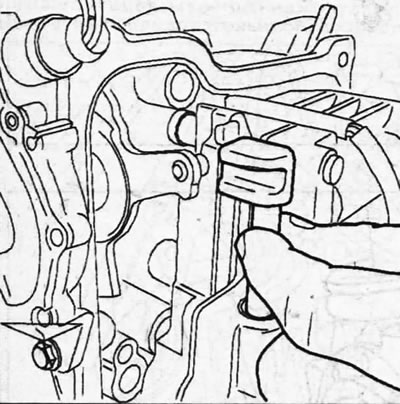

23. Provjerite je li osovina birača brzina pravilno spojena na birač (vidi ilustraciju).
5.23. Provjerite je li osovina birača brzina pravilno spojena na birač
24. Zategnite vijke za montažu modulatora spiralno na 8 Nm.

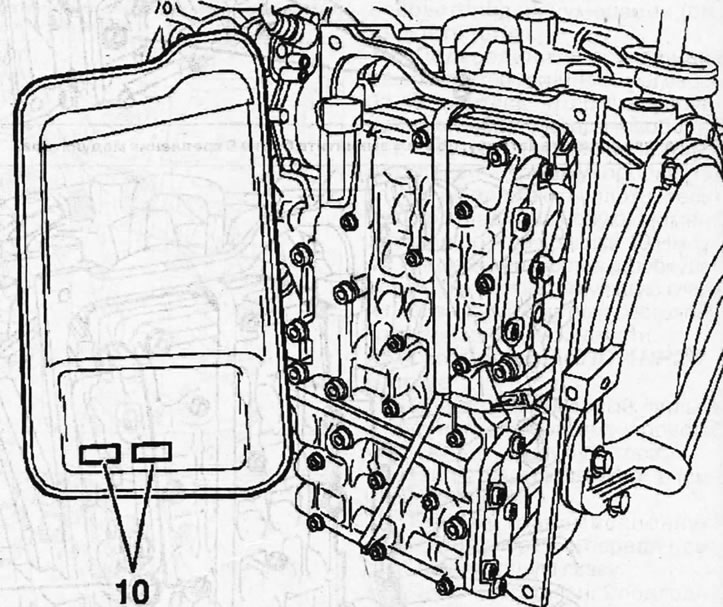

25. Vratite poklopac mjenjača, zamijenivši staru brtvu novom. Prije postavljanja poklopca provjerite jesu li magnetski držači prisutni i pravilno postavljeni na njega 10 (vidi ilustraciju).
5.25. Prije ugradnje poklopca mjenjača, provjerite jesu li magnetski držači 10 prisutni i pravilno postavljeni na njemu
Oprez! Prilikom zatezanja vijaka za pričvršćivanje poklopca pazite da ne oštetite brtvu poklopca.
26. Ugradite sve preostale komponente i napunite ih uljem za mjenjač, a ako je ispražnjeno, i rashladnom tekućinom.
