2. Posložite klipove s klipnjačama i novim setovima klipnih prstenova tako da prilikom mjerenja razmaka u spojevima prstenova i tijekom naknadne montaže motora setovi prstenova uvijek odgovaraju istom klipu i cilindru.
3. Umetnite gornji prsten u prvi cilindar i pritisnite ga u cilindar koristeći glavu klipa kao vodilicu. To će prisiliti prsten da bude okomit na stijenke cilindra. Postavite prsten blizu dna cilindra, na donju granicu zone kretanja prstena. Imajte na umu da se gornji i drugi kompresijski prstenovi međusobno razlikuju. Drugi prsten se može prepoznati po svom konusu; osim toga, ima stepenicu na donjoj površini.
4. Izmjerite razmak u bravi prstena pomoću mjernog listića u obliku lepeze.
5. Ponovite postupak s ovim prstenom u gornjoj zoni cilindra, na gornjoj granici njegovog kretanja (slika 17.5) i usporedite rezultate mjerenja s vrijednostima navedenim u "Tehnički podaci". Ako su zazori spojeva netočni, provjerite jesu li prstenovi ispravno odabrani za određenu veličinu motora i cilindra.

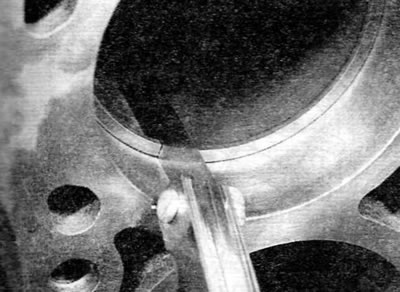

Slika 17.5. Mjerenje zazora u spoju klipnog prstena
6. Ponovite postupak provjere svakog prstena u prvom cilindru i izvedite slične korake za prstenove u preostalim cilindrima. Ne zaboravite održavati pravilno poravnanje klipnih prstenova, klipova i cilindara.
7. Nakon provjere zazora u bravama prstenova, prstenovi se mogu ugraditi na klipove.
8. Ugradite klipne prstenove koristeći istu tehniku kao i prilikom njihovog skidanja. Prvo instalirajte donji (strugač za ulje) prsten, a zatim preostale prstenove u smjeru od dna prema vrhu. Prilikom ugradnje prstena za struganje ulja, prvo ugradite njegov ekspanzijski element (ako je dostupno), a zatim ugradite sam prsten, okrećući njegovu bravu za 180° u odnosu na bravu ekspanzijskog prstena. Ugradite drugi kompresijski prsten, pazeći da identifikacijska oznaka (obojena točka ili oznaka "TOP") bude okrenuta prema gore, a stepenasta površina dolje (slika 17.8). Zatim postavite gornji prsten. Okrenite kompresijske prstenove tako da brave budu pod kutom od 120° jedna u odnosu na drugu i u odnosu na prsten strugača ulja.

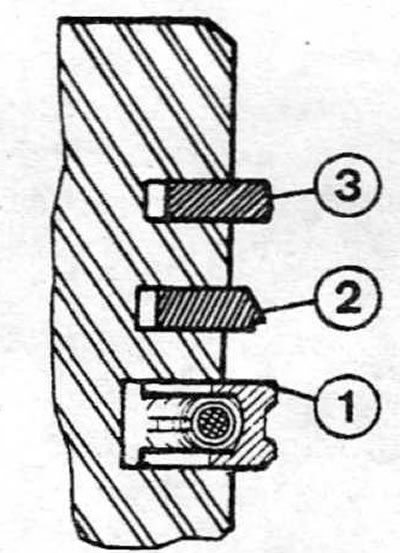

Slika 17.8. Tipičan raspored klipnih prstenova
1. Prsten za struganje ulja
2. Drugi kompresijski prsten
3. Gornji kompresijski prsten
Napomena: Obavezno slijedite upute koje su priložene uz nove setove klipnih prstenova. Različiti proizvođači mogu propisati različite postupke. Nemojte brkati gornji i drugi kompresijski prsten, jer imaju različite presjeke.
