Bilješka. U automobile se tijekom proizvodnog procesa ugrađuju brojne varijante sustava za smanjenje štetnih emisija. Sljedeće informacije odnose se na najčešće sustave.
Sustav ventilacije motora
Ispitivanje
1. Elementi ovog sustava ne zahtijevaju nikakvu drugu pozornost osim redovite provjere čistoće i učinkovitosti crijeva.
Sustav kontrole emisije
Ispitivanje
2. Učinkovitost katalizatora može se provjeriti samo mjerenjem sastava ispušnih plinova s kvalitetnim, točno kalibriranim analizatorom plina. Ako postoji ova oprema, mora se spojiti i instalirati u skladu s uputama proizvođača.
3. Ako je toksičnost ispušnih plinova povećana, prije nego što se katalizator prepozna kao neispravan, preporuča se provjeriti da problem nije uzrokovan kvarom injektora (-ov) ili drugi kvar sustava za opskrbu dizelskim gorivom. Za više informacija obratite se svom ovlaštenom zastupniku Peugeot/Citroen.
Zamjena katalizatora
4. Pogledajte poglavlje 4B ili 4V.
EGR sustav (modeli s 1.9L DJY motorom)
Ispitivanje
5. Ako se čini da EGR sustav ne radi ispravno, vozilo bi trebalo odvesti u ovlašteni servis Peugeot/Citroen na pregled.
Zamjena EGR ventila
6. Odspojite žicu «mase» iz baterije (cm. «Odspajanje akumulatora»).
7. Uklonite kanal za dovod zraka i kućište za distribuciju zraka kako je opisano u poglavlje 4B.
8. Uklonite poklopac glave cilindra kako je opisano u poglavlje 2B.
9. Uklonite stezaljku koja pričvršćuje dno EGR cijevi za EGR ventil. Ako je tvornička spojnica još uvijek postavljena, odrežite je. Stezaljke s pužnim pogonom dostupne su kod prodavača Peugeot/Citroen u odjelu dijelova (vijak) Stezaljka. Ako je ugrađena stezaljka pužnog zupčanika (vijak) stezaljku, odvrnite vijak i skinite stezaljku s cjevovoda.
10. Odvojite vakuumsko crijevo od vrha EGR ventila.
11. Odvrnite dva vijka za pričvršćivanje EGR ventila na završni kolektor. Uklonite ventil i brtvu.
12. Instalacija se provodi obrnutim redoslijedom od uklanjanja, uzimajući u obzir sljedeće točke:
- A) Očistite spojne površine EGR ventila i ispušnog razvodnika i postavite novu brtvu.
- b) Učvrstite EGR cijev novim stezaljkama pužnog zupčanika (vijak) stezaljka ako su stezaljke tipa crimp izvorno instalirane.
- V) Postavite poklopac glave cilindra kako je opisano u poglavlje 2B.
- G) Ugradite kanal za dovod zraka i kućište za distribuciju zraka kako je opisano u poglavlje 4B.
Zamjena EGR solenoida
13. Za uklanjanje EGR solenoidnog ventila, odvojite dva vakuumska crijeva i odvojite električni konektor. Otpustite matice i uklonite ventil s potpornog nosača.
14. Instalacija se izvodi obrnutim redoslijedom od uklanjanja.
EGR sustav (modeli s 1,9 l WJZ motorom)
Ispitivanje
15. Ako se čini da EGR sustav ne radi ispravno, vozilo bi trebao provjeriti trgovac Peugeot/Citroen koji ima posebnu dijagnostičku opremu.
Zamjena EGR ventila
16. Uklonite gornji dio usisnog razvodnika kako je opisano u poglavlje 4B. EGR ventil se tada može ukloniti iz razvodnika.
17. Instalacija se provodi obrnutim redoslijedom od uklanjanja.
Zamjena prekidača poluge gasa
18. Prekidač je montiran na vrhu visokotlačne pumpe za gorivo. Ako je prekidač neispravan, zamjenu bi trebao obaviti ovlašteni trgovac Peugeot/Citroen koji ima posebnu dijagnostičku opremu (vidi poglavlje 4B).
EGR sustav (modeli s 1.9L WJY motorom)
Ispitivanje
19. Ako se čini da EGR sustav ne radi ispravno, vozilo bi trebalo odvesti na pregled ovlaštenom zastupniku Peugeot/Citroen koji ima posebnu dijagnostičku opremu (vidi poglavlje 4B).
Zamjena EGR ventila
20. Uklonite gornji dio usisnog razvodnika kako je opisano u poglavlje 4B. EGR ventil se tada može ukloniti iz razvodnika.
21. Instalacija se provodi u nizu. obrnuto povlačenje.
Zamjena elektromagnetskog ventila
22. EGR solenoidni ventil nalazi se na osnovnoj ploči akumulatora (riža. 3.22).

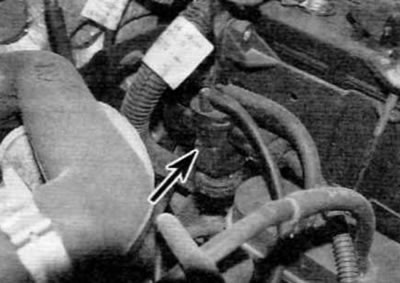

Riža. 3.22. Solenoidni ventil E6R (označena strelicom) nalazi se na osnovnoj ploči baterije (modeli s 1,9 l motorom)
23. Za uklanjanje EGR solenoidnog ventila, odvojite dva vakuumska crijeva i odvojite električni konektor. Odvrnite vijke pričvršćivanja temeljne ruke i izvadite ventil iz odjeljka motora.
24. Instalacija se provodi obrnutim redoslijedom od uklanjanja.
EGR sustav (modeli s 2,0 l motorom)
Ispitivanje
25. Zatražite provjeru kod trgovca Peugeot/Citroen.
Zamjena EGR ventila
26. Odspojite žicu «mase» iz baterije (cm. «Odspajanje akumulatora»).
27. Odvijte vijke za pričvršćivanje osnovnih stezaljki EGR cjevovoda na ulazni razvodnik (riža. 3.27).

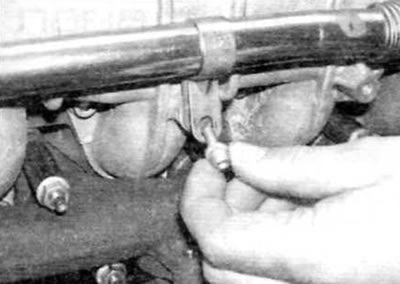

Riža. 3.27. Uklonite vijke koji pričvršćuju stezaljke EGR cijevi na usisnu granu...
28. Odvojite vakuumsko crijevo i zatim odvrnite dvije matice koje pričvršćuju EGR ventil na ispušni razvodnik (riža. 3.28).

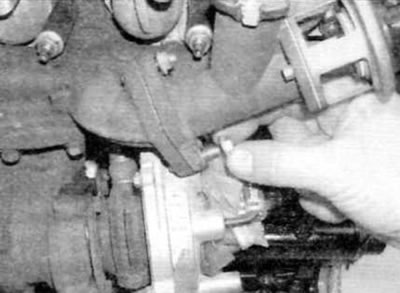

Riža. 3.28.... i dvije matice koje pričvršćuju EGR ventil za ispušnu granu (modeli s 2,0 l motorom)
29. Odvijte dva vijka za pričvršćivanje cjevovoda EGR na koljenu ogranka ulaznog kolektora. Uklonite EGR ventil i sklop cijevi iz razvodnika i uklonite brtvu s prirubničke veze između EGR cijevi i usisnog razvodnika (riža. 3.29, a, b).

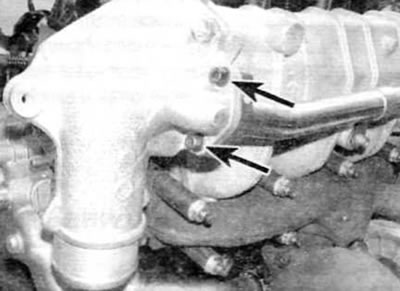

Riža. 3.29 a. Uklonite dva vijka (označena strelicama) pričvršćivanje EGR cijevi na koljeno usisne grane...

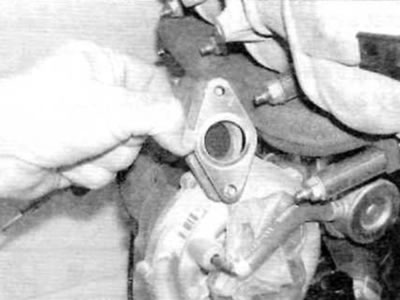

Riža. 3.29b.... zatim uklonite sklop ventila s cjevovodom i uklonite brtvu s prirubnice EGR cijevi (modeli s 2,0 l motorom)
30. Za odvajanje EGR cjevovoda od ventila, uklonite stezaljku koja pričvršćuje gornji fleksibilni dio cjevovoda za ventil. Ako je tvornička spojnica još uvijek postavljena, odrežite je. Stezaljke s pužnim pogonom dostupne su kod prodavača Peugeot/Citroen u odjelu dijelova (vijak) Stezaljka. Ako je ugrađena stezaljka pužnog zupčanika (vijak) stezaljku, odvrnite vijak i skinite stezaljku s cjevovoda.
31. Instalacija se provodi obrnutim redoslijedom od uklanjanja, uzimajući u obzir sljedeće točke:
- A) Očistite spojne površine EGR ventila i ispušnog razvodnika.
- b) Učvrstite EGR cijev novim stezaljkama pužnog zupčanika (vijak) stezaljka ako su stezaljke tipa crimp izvorno instalirane.
Zamjena elektromagnetskog ventila
32. EGR solenoidni ventil nalazi se na osnovnoj ploči akumulatora (riža. 3.32). Za lakši pristup uklonite sklop filtra za zrak kako je opisano u poglavlje 4B.

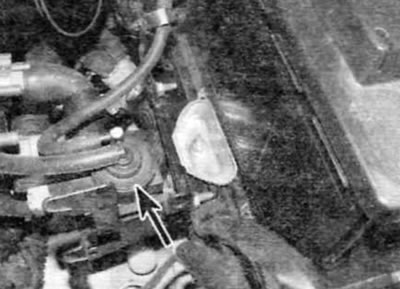

Riža. 3.32. Položaj EGR solenoidnog ventila (označena strelicom) na osnovnoj ploči baterije (modeli s 2,0 l motorom)
33. Za uklanjanje EGR solenoidnog ventila, odvojite dva vakuumska crijeva i odvojite električni konektor. Odvrnite vijke osnovnog kraka i izvadite ventil iz odjeljka motora.
34. Instalacija se provodi obrnutim redoslijedom od uklanjanja.
