Механизм переключения передач — снятие и установка (Peugeot Eurovans 807)

Снятие

1. Поддомкратьте перед автомобиля, установите его на подставочные козлы.

2. Сместите передние сиденья назад до упора.

3. Снимите с рычага переключения передач его рукоятку 1 (см. иллюстрацию).



4. Отсоедините от накладки задней части центральной консоли чехол 2 рычага переключения передач (см. иллюстрацию 3.3).

5. Автомобили с коробкой передач ML5C. Отсоедините трос блокировки передачи заднего хода от кольцевой втулки 3 на рычаге переключения передач (см. иллюстрацию 3.3).

6. Снимите верхнюю накладку задней части центральной консоли, приподняв её вверх (см. иллюстрацию 3.3).

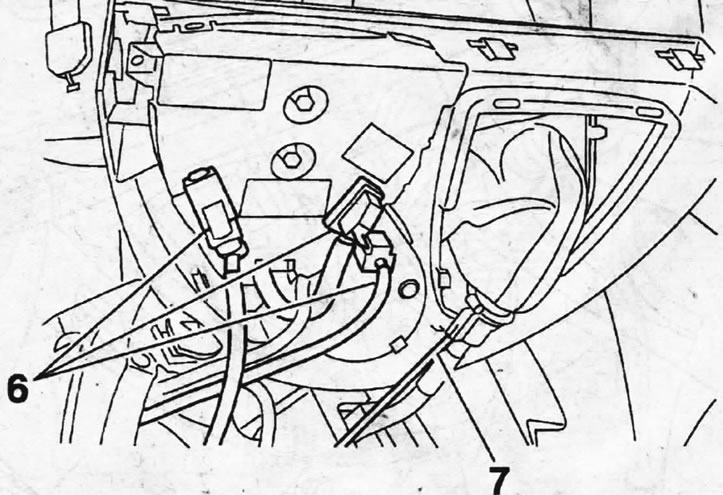

7. Отсоедините от нижней стороны крышки 4 штекеры 6, а на автомобилях с коробкой передач ML5C также трос 7 блокировки передачи заднего хода (см. иллюстрацию).

8. Снимите с правой и левой сторон центральной консоли шумоизолирующие прокладки и снимите блок выключателей отопителя, см. соответствующую главу.

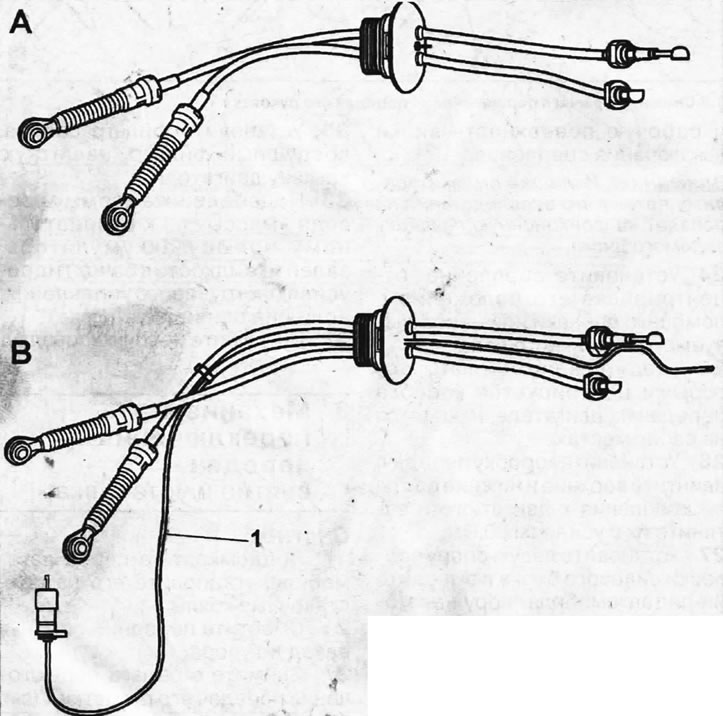

9. Отсоедините рычагов на корпусе коробки наконечники тросов выбора и переключения передач и высвободите тросы из держателя (см. иллюстрацию).

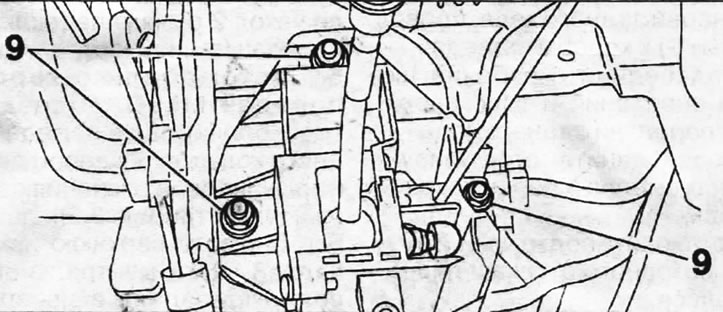

10. Вывинтите три гайки 9, которыми крепится корпус рычага переключения передач к опорному кронштейну, и отсоедините корпус вместе с подсоединенными к нему тросами выбора и переключения передач (см. иллюстрацию).



11. Снимите, действуя в моторном отсеке, фильтр салона и воздушный фильтр.

12. Отсоедините тросы выбора и переключения от рычага переключения передач.

Внимание! На автомобилях с коробкой передач ML5C отсоедините трос блокировки передачи заднего хода. Если трос блокировки необходимо заменить, то его следует высвободить из держателя на корпусе коробки передач со стороны левой колесной арки.

Оригинал публикации на сайте peugeotbook.ru

Установка механизма переключения передач выполняется в последовательности, обратной его снятию.
