- задвижване на амортисьора;
- капак на батерията.
Разкачете положителните и отрицателните клеми на батерията.
Отстранете защитата под двигателя.

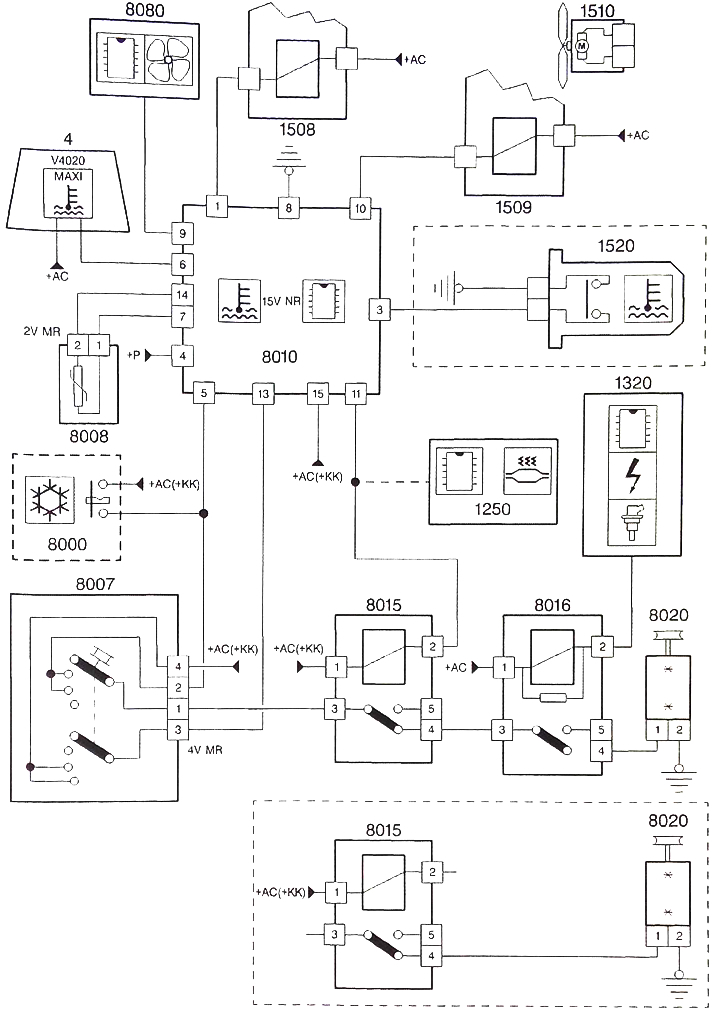

Схематична диаграма на свързване на компонентите към изходния блок на охлаждащата течност
Източете веригата на охладителната система (вижте съответната операция).
Премахване:
- скоби (2);
- втулки (3) и (4);
- комплект въздушен филтър (1) (вижте съответната операция);
- горивен филтър (вижте съответната операция).
Откачете тръбата (5).
Внимание. Не използвайте режещи инструменти или чукове за премахване или монтиране на елементи. Резервна част, която е паднала или е получила значителен удар, трябва да бъде заменена.

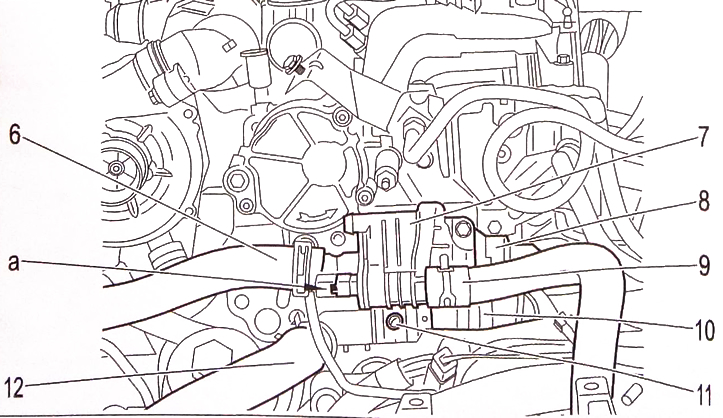

Изключете конектора в зоната "a". Развийте болта (11).
Разкачете и запушете тръби (6), (8), (9), (10), (12).
Отстранете крепежните елементи и блока за изхода на охлаждащата течност (7).
Внимание. Когато демонтирате и монтирате сензора за температура на охлаждащата течност, сменете уплътнението на сензора с ново, предварително смажено с вазелин (вижте съответната операция).
Когато сваляте и монтирате изходния блок на охлаждащата течност, сменете уплътнението му.

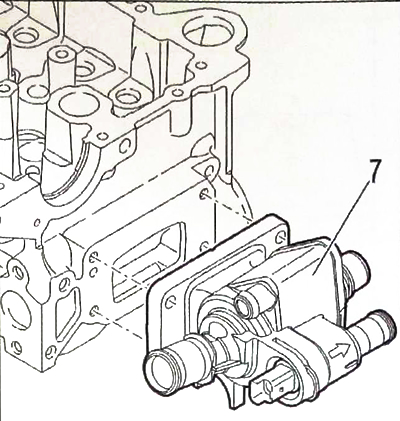

Монтирайте изходния блок на охлаждащата течност (7) с ново уплътнение.
Внимание. Уверете се, че уплътнението е правилно поставено на мястото си.
Монтажът на останалите части се извършва в обратен ред на отстраняване.
Свържете положителните и отрицателните клеми на батерията.
Напълнете охладителната система, обезвъздушете системата и настройте необходимото ниво на течността (вижте съответната операция).
