Двигателен отсек — компоненти за поддръжка (Peugeot 305)

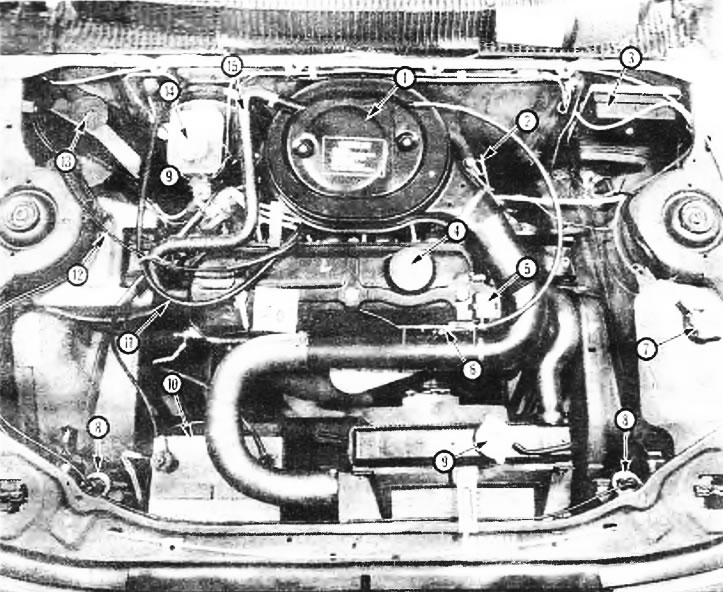

Фигура 1. Двигателно отделение на SR Estate. Показва основните компоненти, свързани с поддръжката на автомобила:

1. Пречиствател на въздух.
2. Маслоизмервателна пръчка (ниво на маслото в двигателя/скоростната кутия)
3. Кутия с предпазители
4. Пробка за пълнене на масло
5. Диагностичен контакт
6. Механизъм за контрол на температурата на входящия въздух
7. Помпа за миене на предното стъкло
8. Регулатор на посоката на фаровете в зависимост от натоварването
9. Капачка на радиатора
10. Батерия
11. Жило за газта
12. Кабел на въздушната клапа
13. Запалителен модул и бобина
14. Капачката на резервоара за спирачна течност и превключвателят за предупредителна светлина за ниско ниво на спирачната течност
15. Дихателна тръба.

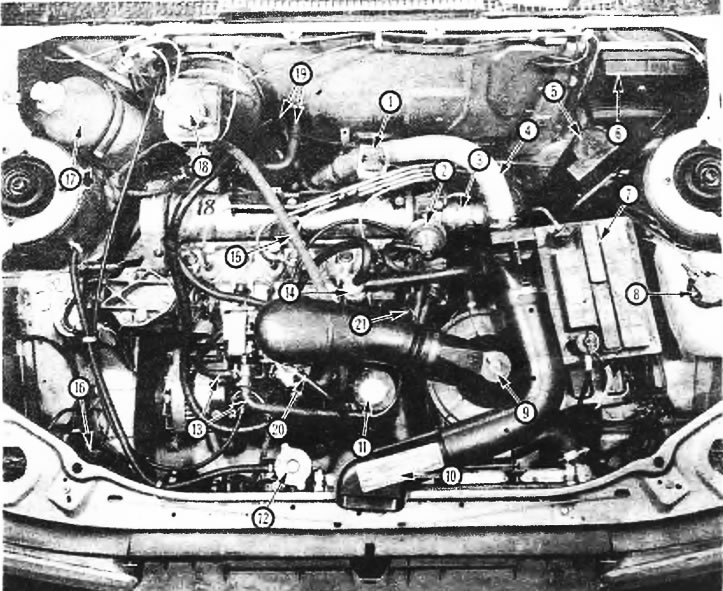

Фигура 2. Двигателното отделение на модела GT Saloon. Показани са основните компоненти, свързани с поддръжката на автомобила:

1. Диагностичен контакт
2. Горивна помпа
3. Дистрибутор
4. Тръба за всмукване на горещ въздух
5. Запалителен модул и бобина
6. Кутия с предпазители
7. Батерия
8. Помпа за миене на предното стъкло
9. Пречиствател на въздух
10. Тръба за всмукване на студен въздух
11. Пробка за пълнене на масло
12. Капачка на радиатора
13. Автоматични дроселни маркучи за вода
14. Вентилационен клапан на картера
15. Маркуч на сервоусилвателя на спирачките
16. Регулатор на посоката на фаровете в зависимост от натоварването
17. Разширителен съд на охладителната система
18. Капачката на резервоара за спирачна течност и превключвателят на предупредителната лампа за ниско ниво на спирачната течност
19. Маркучи за отопление
20. Връщащ спирачен маркуч
21. Маслоизмервателна пръчка

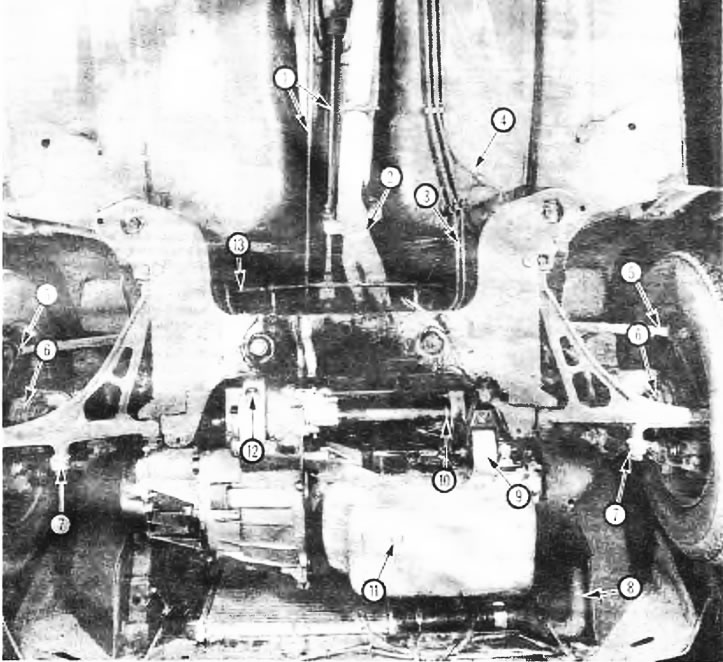

Фигура 3. Предна част на моделите GT Sedan (изглед отдолу). Показва основните компоненти, свързани с поддръжката на автомобила:

1. Щанги за превключване на предавките
2. Точка на свързване на изпускателната система
3. Горивопроводи за подаване и връщане на гориво
4. Спирачна тръба
5. Краища на напречните пръти
6. Маншони за карданния вал
7. Рамена на стабилизиращата щанга
8. Долен маркуч на радиатора
9. Долен тампон на двигателя
10. Междинен лагер на задвижващия вал
11. Пробка за източване на картера на двигателя
12 Изпускателна пробка на корпуса на главната предавка
13 Жило на скоростомера.
