Senzor položaja leptira za gas (TPS) (vidi ilustraciju 12.16) koristi se za obavještavanje elektroničke upravljačke jedinice o položaju leptira za gas i stupnju ubrzanja. Senzor položaja leptira za gas je trožični potenciometar.

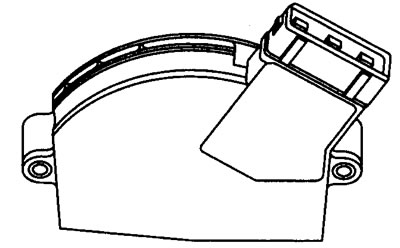

12.16 Senzor položaja leptira za gas (TPS)
Vrijednosti napona i otpora senzora položaja leptira za gas

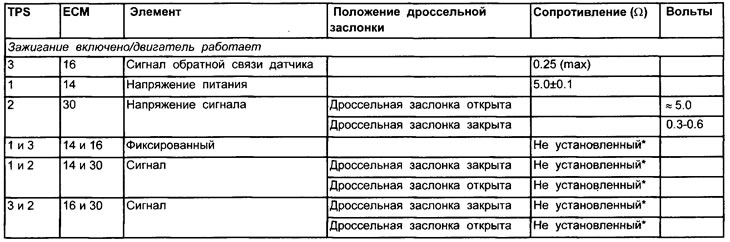

Brojevi terminala
* Vrijednosti otpora senzora položaja leptira za gas nisu navedene za MM8R sustav. Međutim, otpor između odgovarajućih terminala trebao bi se glatko mijenjati kako se ventil leptira za gas otvara i zatvara.
Vidi ilustraciju 12.11
Utjecaj vanjskih čimbenika
- Vijci za montažu su previše zategnuti
- Višepinski konektor senzora položaja leptira za gas je labav
- Loše podešen ili zaglavljen ventil gasa
- Loše podešena ili zaglavljena sajla gasa
Podešavanje TPS senzora
Ako se otkrije kvar ili ako vrijednosti napona i otpora nisu unutar specifikacija, senzor položaja leptira za gas mora se zamijeniti.
Provjera senzora položaja leptira za gas (TPS) (opća provjera)
1. Pregledajte višepinski konektor senzora položaja leptira za gas na znakove korozije ili oštećenja.
2. Provjerite jesu li pinovi priključaka ispravno instalirani i imaju dobar kontakt s višepinskim konektorom senzora položaja leptira za gas.
3. Bilo koji od gore navedenih kvarova nastaje kao rezultat slabog ili nestabilnog signala senzora položaja leptira za gas.
Provjera funkcionalnosti TPS senzora pomoću osciloskopa ili voltmetra
1. Savijte gumenu izolaciju (gdje je to moguće) na višekontaktni konektor senzora položaja leptira za gas ILI spojite breakout box (BOB) između višekontaktnog konektora elektroničke upravljačke jedinice i elektroničke upravljačke jedinice.
2. Spojite negativnu sondu osciloskopa ili voltmetra na uzemljenje na motoru ILI na priključak za uzemljenje #1 senzora položaja leptira za gas.
3. Spojite pozitivnu sondu osciloskopa ili voltmetra na žicu spojenu na priključak #3 senzora položaja leptira za gas.
4. Ventil gasa je zatvoren, paljenje je uključeno.
5. Usporedite vrijednost napona zatvorene prigušnice s vrijednošću navedenom u specifikacijama.
6. Nekoliko puta otvorite i zatvorite ventil za gas i provjerite je li napon glatko povećan na vrijednost veću od 4,25-4,95 volti. Ako je signal nestabilan, prijeđite na dolje opisani test pod naslovom "Izlazni signal nestabilan".
7. Ako se koristi digitalni voltmetar, važno je da može funkcionirati kao ploter.
8. Ako je vremenska baza osciloskopa približno 5 sekundi, na zaslonu se može prikazati "valoviti" uzorak izlaznog signala senzora položaja leptira za gas dok se ventil leptira za gas otvara, a zatim zatvara (vidi ilustraciju 12.15).

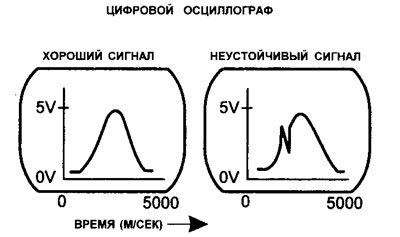

12.15 Tipični izlazni valni oblik senzora apsolutnog tlaka u usisnoj grani/položaja leptira za gas (MAP/TPS)
9. Ako nema signalnog napona senzora položaja leptira za gas, prijeđite na ispitivanje opisano u nastavku pod "Nema signalnog napona"
Nestabilan izlazni signal
1. Nestabilan izlazni signal nastaje kada se izlazni napon postupno mijenja ili pada na nulu, ili kada dođe do otvorenog strujnog kruga.
2. Provjerite otpor senzora položaja leptira za gas na različitim terminalima.
3. Ako je izlazni signal senzora položaja leptira za gas nestabilan, potenciometar je najvjerojatnije neispravan. U ovom slučaju, jedino rješenje je zamijeniti senzor položaja leptira za gas novim.
Napon signala ili napon napajanja odgovara naponu baterije
Provjerite postoji li kratki spoj u žici spojenoj na pozitivni (+) priključak baterije ili u naponu napajanja senzora.
Nema signalnog napona
- Provjerite referentni napon (5,0 V) na priključku br. 2 senzora položaja leptira za gas.
- Provjerite ispravno uzemljenje na priključku #1. Ako su dijelovi strujnog kruga za napajanje i uzemljenje ispravni, provjerite kontinuitet signalne žice koja ide između senzora položaja leptira za gas i ECU-a.
- Ako nema napajanja i/ili uzemljenja, provjerite kontinuitet žice za napajanje i/ili žice za uzemljenje koja se proteže između senzora položaja leptira za gas i ECU-a.
- Ako je ožičenje senzora položaja leptira za gas u redu, provjerite sve priključke za napajanje i uzemljenje s ECU-om. Ako su ovi kontakti ispravni, tada elektronička upravljačka jedinica može biti neispravna.
