Bilješka. Potreban je vijak ili šipka promjera 6,0 mm za zaključavanje pomoćne remenice s oprugom.
Povlačenje
76. Slijedite korake opisane u paragrafima 1 i 2, ako to već niste učinili.
77. Odspojite žicu «mase» iz baterije (odnosi se na paragraf «Odspajanje akumulatora»).
78. Otpustite vijak na ručnoj remenici.
79. S četvrtastim ključem umetnutim u rupu u glavčini remenice, okrenite ručnu remenicu za prazan hod u smjeru kazaljke na satu kako biste pomaknuli remenicu opterećenu oprugom. Postavite pomoćnu remenicu tako da rupa na poluzi bude poravnata s odgovarajućom rupom u nosaču, a zatim zaključajte remenicu umetanjem vijka/šipke od 6,0 mm (riža. 12.79). Uvjerite se da je opružna pomoćna remenica dobro zaključana, zatim otpustite ručnu pomoćnu remenicu.

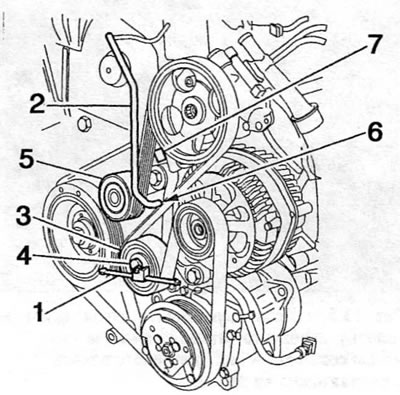

Riža. 12.79. Pomoćni pogonski remen i zatezač (Motori serije DW s klima uređajem)
1. Peugeot/Citroen specijalni alat za pomicanje ručne remenice
2. Peugeot/Citroen osigurač za zatezač s oprugom
3. Pogonski remen
4. Ručna zatezna remenica
5. Opruga opterećena pomoćna remenica
6. Otvor za zaključavanje poluge pomoćne remenice s oprugom
7. Četvrtasta rupa u opružnoj ilerskoj ruci (dostupno samo s uklonjenim pogonskim remenom)
80. Uklonite remen sa svih remenica, provjerite ispravno ožičenje i uklonite ga s motora.
Bilješka. Ako se remen ponovno koristi, označite smjer rotacije na remenu prije nego što ga uklonite. Ovo će osigurati da je remen ispravno postavljen.
Montaža i napetost
81. Uvjerite se da je remenica opterećena oprugom zaključana.
Bilješka. Ruka remenice ima četvrtasti izrez kako bi se remenica mogla pomicati pomoću čegrtaljke/produžetka, ali ovaj otvor je dostupan tek nakon uklanjanja pogonskog remena.
82. Prilikom zamjene remena, provjerite je li novi remen ispravne vrste, a ako se ugrađuje uklonjeni remen, slijedite oznake napravljene tijekom skidanja kako biste ga pravilno ugradili. Stavite remen na remenice sljedećim redoslijedom:
- A) pumpa servo upravljača;
- b) ručna zatezna remenica;
- V) generator;
- G) kompresor klima uređaja;
- d) koljenasto vratilo;
- e) zatezna remenica s oprugom.
83. Uvjerite se da su rebra remena pravilno postavljena u žljebove na remenicama, a zatim okrenite ručnu pomoćnu remenicu u smjeru kazaljke na satu kako biste u potpunosti uklonili opuštenost remena.
84. Za ispravno zatezanje pogonskog remena, namjestite remenicu za ručno zatezanje tako da je sila opruge potpuno uklonjena s blokirajućeg vijka/šipke umetnute u polugu zatezača opruge. Nakon što je ručna pomoćna remenica pravilno postavljena, čvrsto zategnite njen pričvrsni vijak.
85. Uklonite blokirajući vijak/šipku, a zatim okrenite radilicu četiri puna kruga. Provjerite može li se zasun/šipka za zaključavanje i dalje lako umetnuti. Ako nije, otpustite pričvrsni vijak ručne remenice i ponovite postupak podešavanja.
86. Nakon što ste osigurali ispravnu napetost remena, uklonite blokirajući vijak / polugu, pričvrstite crijeva rashladne tekućine u njihov izvorni položaj (ako je primjenjivo) i ugradite ormarić (odnosno tehnološko pokriće). Postavite kotač i spustite automobil.
87. Na kraju spojite žicu «mase» na bateriju.
