Wyjmowanie
1. Zdejmij bęben hamulcowy.

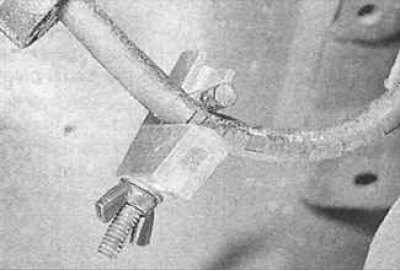

2. Za pomocą zacisku typu G zaciśnij przewód hamulcowy w punkcie najbliższym cylinderka koła.
3. Za pomocą szczypiec zdejmij górną sprężynę, która ściska klocki hamulcowe. Zdjąć górne końce szczęk hamulcowych z tłoków cylindra hamulcowego roboczego.
4. Usuń wszelkie zanieczyszczenia wokół przyłącza przewodu hamulcowego oraz z tyłu cylinderka koła.

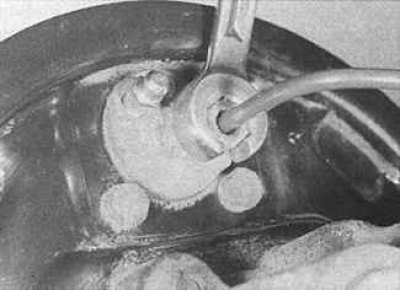

5. Odkręć nakrętkę łączącą. Ostrożnie odłącz przewód hamulcowy od cylinderka koła. Zamknij korkiem.
6. Odkręć 2 śruby mocujące roboczy cylinder hamulcowy do osłony hamulca. Ostrożnie wyjmij cylinderek koła.
7. Jeżeli cylinder hamulcowy jest uszkodzony, należy go wymienić w całości, ponieważ poszczególne części nie są zawarte w zestawie.
Instalacja
1. Sprawdź, czy powierzchnie styku tarczy hamulcowej i cylindra koła są czyste. Zamontuj ponownie cylinder hamulcowy.
2. Zamontuj przewód hamulcowy w cylindrze hamulcowym i dokręć nakrętkę łączącą o 2-3 obroty.
3. Wkręć 2 śruby mocujące cylinderek koła do osłony hamulca i dokręć je wymaganym momentem obrotowym. Na koniec dokręć nakrętkę mocującą przewód hamulcowy do cylinderka koła.
4. Zdejmij zacisk z przewodu hamulcowego.
5. Zamontuj górne części szczęk hamulcowych w rowkach tłoka cylindra hamulcowego roboczego. Zamontuj górną sprężynę powrotną szczęki hamulcowej.
6. Zamontuj bęben hamulcowy.
7. Odpowietrz układ hamulcowy.
