Guľový kĺb predného spodného ramena — demontáž a montáž (Peugeot Partner I)

Poznámka: Môžu sa použiť dva rôzne typy spodných ovládacích ramien. Dolné ovládacie rameno typu 1 je lisovaná oceľová konštrukcia s odnímateľným guľovým kĺbom, zatiaľ čo spodné ovládacie rameno typu 2 je oceľový výkovok s pevným guľovým kĺbom. Nasledujúce postupy platia iba pre spodné ovládacie rameno typu I.

Poznámka: Počas montáže sa musí použiť nová matica svorky guľového kĺbu a nové montážne matice guľového kĺbu.

Odstránenie

1. Pod zadné kolesá umiestnite kliny. Zdvihnite prednú časť vozidla a bezpečne ju podoprite (pozri "Zdvíhanie a montáž vozidla na podpery"). Odstráňte príslušné predné koleso.

2. Uvoľnite maticu a potom odstráňte skrutku svorky guľového kĺbu spodného ramena riadenia z čapu riadenia. Vyhoďte skrutkay; pri inštalácii by ste mali použiť nový.

3. Do drážky na čape riadenia zatlačte malý sekáč, aby ste ju mierne rozšírili a umožnili vybratie čapu guľového kĺbu. Potiahnite spodné ovládacie rameno nadol, aby ste uvoľnili čap guľového kĺbu z čapu riadenia. Na to budete potrebovať dlhú tyč a drevený blok, ktorý je umiestnený pod predným pomocným rámom. Pripevnite tyč k ramenu zavesenia, ako je znázornené. Je lepšie použiť reťaz alebo alternatívne silnú svorku či lano. Zatlačte vonkajší okraj tyče nadol, aby ste uvoľnili guľový kĺb z čapu riadenia.

4. Po uvoľnení guľového kĺbu odstráňte ochrannú dosku, ktorá je nainštalovaná na čape guľového kĺbu.

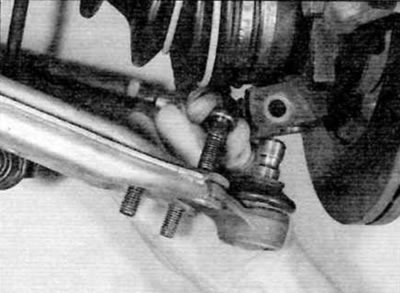

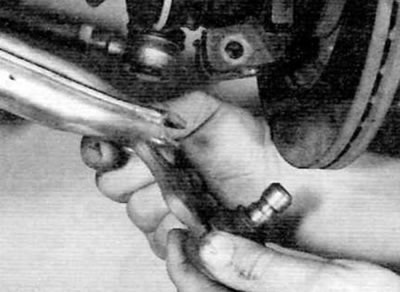

5. Odskrutkujte tri matice, potom odstráňte upevňovacie skrutky guľového kĺbu a vyberte kĺb zo spodného ramena (obrázok 7.5, a, 6). Vyhoďte skrutkay; pri inštalácii by sa mali použiť nové.







6. Uistite sa, že guľový kĺb spodného ramena riadenia sa voľne pohybuje bez akýchkoľvek známok zasekávania. Skontrolujte prachovú manžetu guľového kĺbu, či nejaví známky opotrebenia, porezania alebo prasklín. V prípade potreby vymeňte opotrebované alebo poškodené diely.

Inštalácia

7. Umiestnite guľový kĺb na koniec ovládacieho ramena a vložte tri montážne skrutky. Naskrutkujte nové matice na skrutky a utiahnite ich predpísaným krútiacim momentom.

8. Nainštalujte ochrannú dosku na guľový kĺb spodného ramena riadenia a potom rovnakým spôsobom ako pri demontáži vložte čap guľového kĺbu do čapu riadenia a uistite sa, že výstupok na ochrannej doske správne zapadá do drážky svorky. Vložte skrutku svorky guľového kĺbu (zo zadnej časti čapu riadenia), a potom naskrutkujte novú maticu a utiahnite ju predpísaným krútiacim momentom.

9. Namontujte koleso, spustite vozidlo a utiahnite skrutky kolesa predpísaným krútiacim momentom.
