Pravá manžeta
1. Demontujte rozvodovú remenicu kľukového hriadeľa a rozperu príruby (ak je k dispozícii), ako je opísané v odsek 7.
2. Označte hĺbku inštalácie manžety vzhľadom na povrch puzdra, aby ste zabezpečili správnu inštaláciu. Do manžety vyrazte alebo vyvŕtajte dva malé otvory diametrálne oproti sebe. Do každého otvoru zaskrutkujte samoreznú skrutku a pomocou klieští na skrutkách vytiahnite manžetu. Prípadne opatrne vypáčte manžetu pomocou plochého skrutkovača. Buďte mimoriadne opatrní, aby ste nepoškodili prírubu na ozubenom kolese kľukového hriadeľa/olejového čerpadla alebo teleso olejového tesnenia (obrázok 14.2).

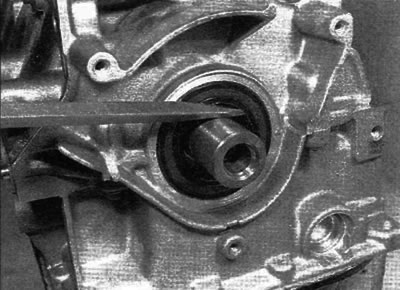

Obrázok 14.2. Odstráňte pravú manžetu pomocou skrutkovača
3. Vyčistite telo manžety a odstráňte všetky nerovnosti alebo otrepy, ktoré by mohli počas inštalácie poškodiť manžetu.
4. Namažte tesniace pery nového tesnenia čistým motorovým olejom a opatrne ho nasaďte na koniec kľukového hriadeľa. Upozorňujeme, že tesniaca hrana musí smerovať dovnútra. Počas montáže dávajte pozor, aby ste nepoškodili tesniace pery.
5. Nainštalujte manžetu do hĺbky zaznamenanej pri demontáži. Použite vhodný rúrkový nástroj, napríklad objímkovú hlavu, ktorá sa opiera iba o tvrdý vonkajší okraj manžety. Vnútorný povrch manžety by mal byť v jednej rovine s vnútornou stenou kľukovej skrine motora.
6. Umyte všetky zvyšky oleja a potom namontujte rozvodovú remenicu kľukového hriadeľa podľa popisu v odsek 7.
Ľavá manžeta
7. Odstráňte zotrvačník (pozri odsek 15).
8. Označte hĺbku inštalácie manžety vzhľadom na povrch puzdra, aby ste zabezpečili správnu inštaláciu. Do manžety vyrazte alebo vyvŕtajte dva malé otvory diametrálne oproti sebe. Do každého otvoru zaskrutkujte samoreznú skrutku a pomocou klieští na skrutkách vytiahnite manžetu.
9. Vyčistite telo manžety a odstráňte všetky nerovnosti alebo otrepy, ktoré by mohli počas inštalácie poškodiť manžetu.
10. Namažte tesniace okraje manžety čistým motorovým olejom a opatrne ju nasaďte na koniec kľukového hriadeľa.
11. Nainštalujte manžetu do hĺbky zaznamenanej pri demontáži. Použite vhodný rúrkový nástroj, napríklad objímkovú hlavu, ktorá sa opiera iba o tvrdý vonkajší okraj manžety.
12. Umyte všetky zvyšky oleja a potom namontujte zotrvačník podľa popisu v odsek 15.
