Obsah: Odstránenie 🠇 Inštalácia 🠇
Odstránenie
1. Úplne zatiahnite parkovaciu brzdu. Zdvihnite prednú časť vozidla a bezpečne ju podoprite (pozri "Zdvíhanie a montáž vozidla na podpery"). Ak je to potrebné, odstráňte skrutky a kryt motora.
2. Vypustite motorový olej, potom ho vyčistite a namontujte vypúšťaciu zátku oleja a utiahnite ju predpísaným krútiacim momentom. Ak sa blíži termín plánovanej servisnej prehliadky motora, kedy je potrebné vymeniť olej a filter, odporúča sa filter teraz vybrať a vymeniť ho za nový. Po montáži môžete motor naplniť čerstvým olejom. Pre viac informácií kontaktujte kapitola 1A.
3. Demontujte zvodové potrubie výfukového systému podľa popisu v kapitola 4A.
4. Postupne uvoľnite a odstráňte všetky upevňovacie matice olejovej vane a tiež odstráňte skrutky/matice a umiestnite vodiacu lištu káblového zväzku smerom od olejovej vane (obrázok 12.4, a, b).

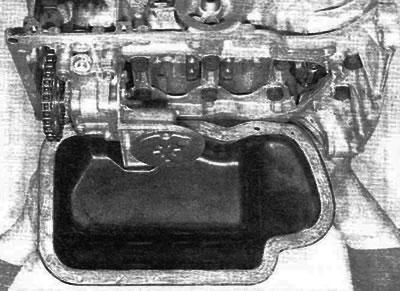

Obrázok 12.4, a. Uvoľnite matice, odstráňte skrutky a vyberte olejovú vaňu z motora (1,4-litrové motory)

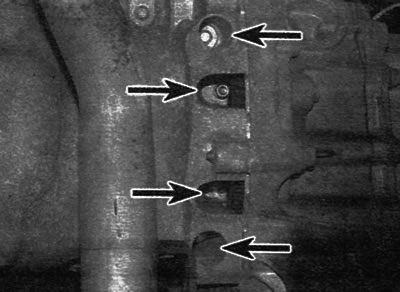

Obrázok 12.4, b. Prístup k upevňovacím skrutkám/maticiam olejovej vane je možný cez otvory v kryte (označené šípkami) (1,6-litrové motory)
5. Otvorte spoj poklepaním dlaňou na paletu. Potom spustite zásobník a vyberte ho spod vozidla. Pri motoroch s objemom 1,4 l môže byť potrebné použiť špachtľu alebo podobný nástroj na opatrné vloženie medzi olejovú vaňu a blok, aby sa spoj oddelil. Prejdite špachtľou po obvode spoja a uvoľnite olejovú vaňu. Na motoroch s objemom 1,6 l odstráňte tesnenie.
6. Po odstránení olejovej vane využite príležitosť na kontrolu sacieho potrubia/sitka olejového čerpadla, či nie je upchaté alebo poškodené. V prípade potreby demontujte čerpadlo podľa popisu v odsek 13, a vyčistite alebo vymeňte sieťový filter.
Inštalácia
7. Odstráňte všetky zvyšky tmelu z dosadacích plôch bloku valcov/kľukovej skrine a olejovej vane, potom utrite olejovú vaňu a vnútro motora čistou handričkou.
8. Vyčistite a osušte dosadacie plochy olejovej vane a bloku valcov/kľukovej skrine. Pri motoroch s objemom 1,4 l naneste vhodný tmel na dosadaciu plochu olejovej vane. Pri motoroch s objemom 1,6 l, ak tesnenie nie je poškodené, nainštalujte ho na olejovú vaňu. Ak je poškodené, nainštalujte nové tesnenie.
9. Zdvihnite olejovú vaňu a umiestnite ju na čapy. Nainštalujte vodiacu lištu káblového zväzku na miesto a potom utiahnite matice a skrutky, ktoré upevňujú olejovú vaňu. Matice a skrutky uťahujte rovnomerne a postupne na predpísaný krútiaci moment.
10. Nainštalujte zvodové potrubie výfuku podľa popisu v kapitola 4A, a nainštalujte spodnú ochranu motora (ak je to relevantné).
11. Naplňte motorový olej (pozri kapitolu 1A).
