На малюнку 278 представлена схема контуру змащення двигуна.

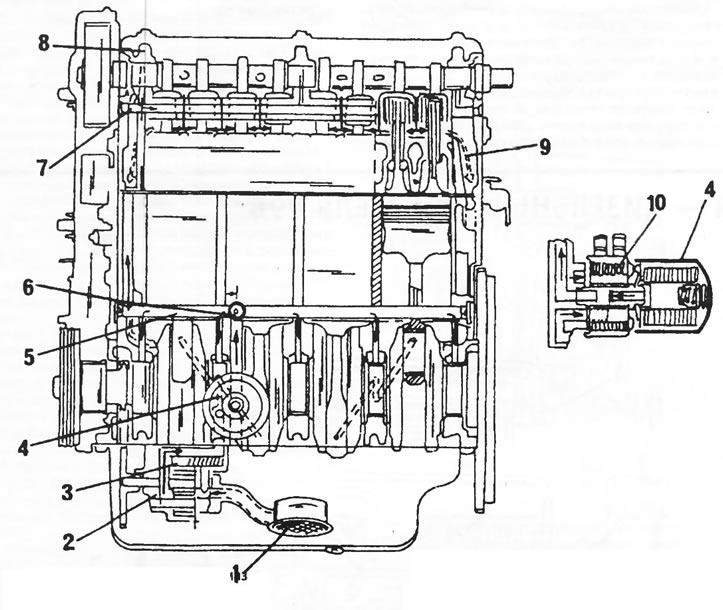

Малюнок 278 Схема контуру мастила. 1. Сітчастий фільтр маслозабірника; 2. Масляний насос; 3. Запобіжний клапан тиску олії; 4. Перепускний клапан (у масляному фільтрі); 5. Канал мастила в блоці циліндрів; 6. Вимикач тиску олії; 7. Канал мастила в головці циліндрів; 8. Підшипник розподільчого валу; 9. Канал повернення олії; 10. Масляний радіатор
