Зняцце
1. Адлучыце клему провада "масы" (-) ад адмоўнага полюса акумулятара.
2. Зніміце абарону маторнага адсека.
3. Адлучыце правы прывадны вал, гл. адпаведны раздзел.
4. Выкруціце балты мацавання і зніміце каталізатар разам фільтрам цвёрдых часціц, гл. адпаведны раздзел.
5. Адлучыце ад турбанагнетальніка які падае паветравод 1 і зніміце ніжні кранштэйн 2, выкруціўшы ніты мацавання (гл. ілюстрацыю). Момант зацяжкі нітаў 30 Нм.

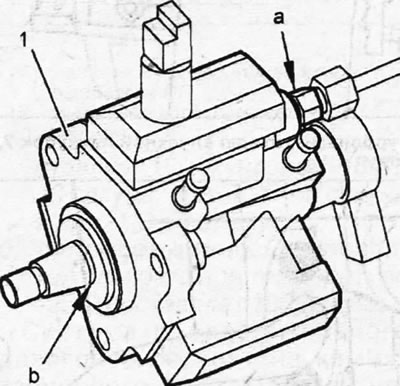

4.5. Адлучыце ад турбанагнетальніка які падае паветравод 1 і зніміце ніжні кранштэйны 2
6. Адлучыце датчык тэмпературы ОГ перад каталізатарам.
7. Адлучыце ад блока цыліндраў маслаправод 3, па якім маторнае масла паступае для змазкі турбонагнетателя, а таксама зваротны маслаправод (гл. ілюстрацыю 4.5).
8. Выкруціце ніт 5, якім мацуецца да турбонагнетателя впускной патрубак 7, адлучыце патрубак і зрушыце яго ў бок (гл. ілюстрацыю).

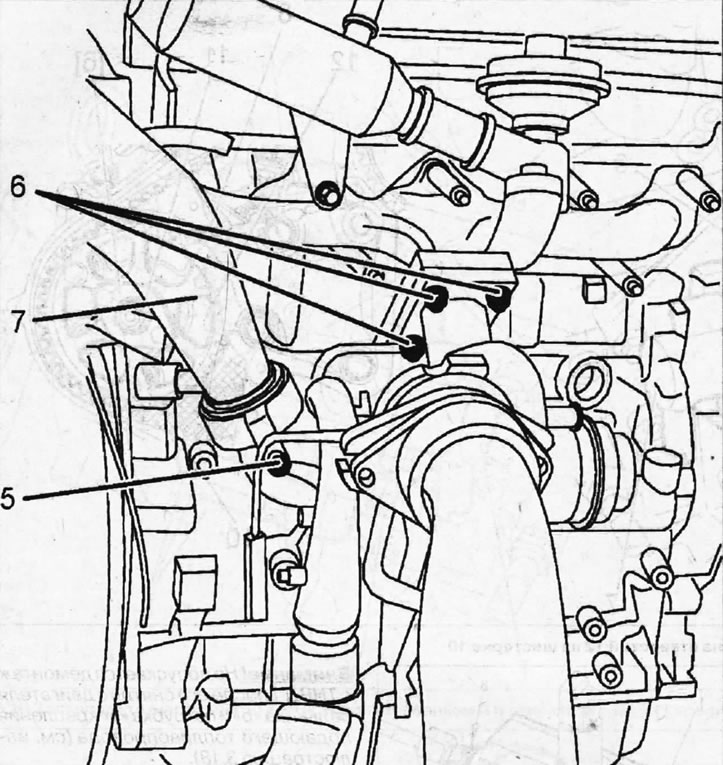

4.8. Выкруціце ніт 5, якім мацуецца да турбонагнетателя впускной патрубак 7, адлучыце патрубак і зрушыце яго ў бок
9. Адкруціце гайкі 6 мацавання да турбанагнетальніка прыёмнай трубы і адлучыце прыёмную трубу (гл. ілюстрацыю 4.8). Момант зацяжкі гаек 25 Нм.
10. Адлучыце ад турбонагнетателя шланг нізкага ціску, якое падаецца да электрамагнітнага клапана змены становішча лапатак турбіны, выкруціўшы ніты 9 (а затым зніміце турбонагнетателе 8 (гл. ілюстрацыю).

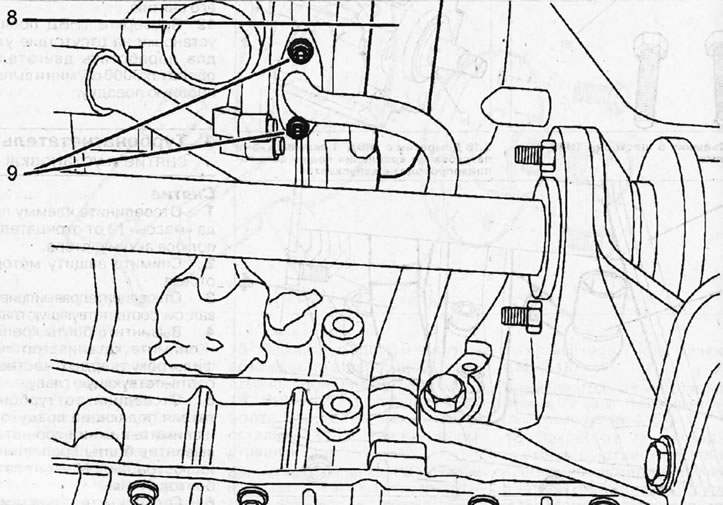

4.10. Адлучыце ад турбонагнетателя шланг нізкага ціску, выкруціўшы ніты 9, а затым зніміце турбонагнетатель У
У турбакампрэсары на адным вале ўстаноўлены два турбінныя колы, якія знаходзяцца ў асобных камерах. Прывад колаў забяспечваюць якія адпрацавалі газы. А бо ротары ОГ і ротары прытокавага паветра, сядзяць на адным вале, то з такой жа частатой адбываецца нагнятанне атмасфернага паветра ў камеры згарання цыліндраў (гл. ілюстрацыю 4.0).

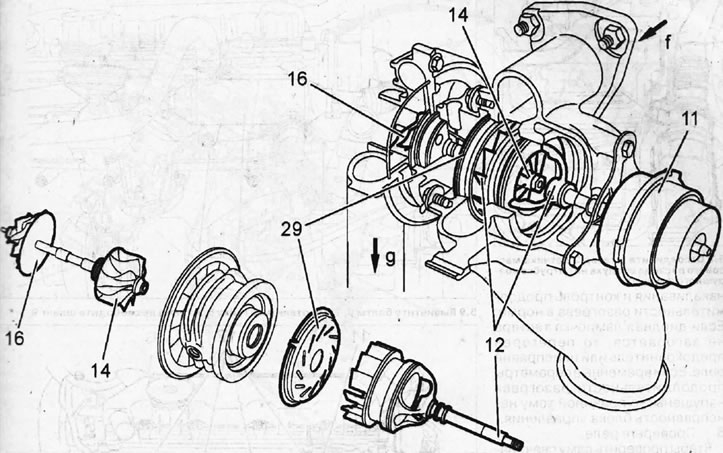

4.0. Асноўныя кампаненты турбакампрэсара 11 - вакуумны клапан мембраннага тыпу прывада лапатак турбіны; 2 - залатнік рэгулявання ціску наддува; 14 - турбіннае кола, прыводнае ў дзеянне ОГ; 16 - турбіннае кола нагнятання паветра; 29 - раздзяляльная перагародка; "f" - ОГ з выпускнога калектара; "g" - струмень паветра да впускнога калектара
Усталёўка турбанагнетальніка выконваецца ў паслядоўнасці, зваротнай зняццю.
