- odpojte uzemňovací vodič od batérie;
Dôležité! Pred demontážou stieracích líšt naštartujte motor a potom pri vypnutom zapaľovaní stlačte páčku stieračov čelného skla, aby ste presunuli mechanizmus do polohy "Sell". Opätovným stlačením páčky sa stierače presunú do polohy "Stop".
- odstráňte ramená stieračov;
- odskrutkujte dve skrutky, ktoré upevňujú vyrovnávaciu nádržku brzdovej kvapaliny, posuňte nádržku nabok a zaistite ju v tejto polohe;
- odstráňte ozdobný kryt motora;
- demontujte kryt vzduchového filtra;
- odstráňte kryt z elektrickej poistkovej skrinky;
- odstráňte kryt z batérie;
- vyberte batériu;

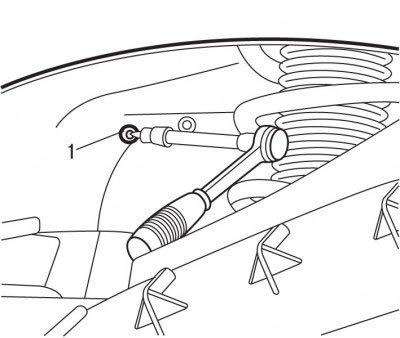

Obrázok 5.20. Odskrutkovanie skrutky (1) zaisťujúcej podperu batérie
- na vozidlách s motormi DW10ATED odstráňte ozdobný kryt nádržky ostrekovača čelného skla. Odstráňte blatník ľavého predného kolesa. Odstráňte skrutku 1 spod ľavého predného podbehu kolesa (pozri obrázok 5.20) držiaky batérie a odstráňte ich;

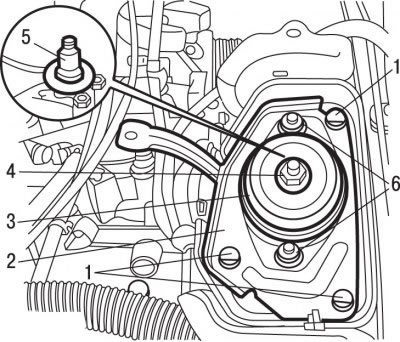

Obrázok 5.13. Upevnenie elastickej podpery: 1 - skrutky; 2 - držiak; 3 - elastická opora; 4 - matica, 65 Nm; 5 - os prevodovky; 6 skrutiek, 30 Nm
- odskrutkujte maticu 4 (pozri obrázok 5.13) upevňovacie prvky z nosnej nápravy prevodovky a odstráňte ich spolu s podložkou;
- spustite zostavu motora a prevodovky, aby sa stierače čelného skla ľahšie odstránili;

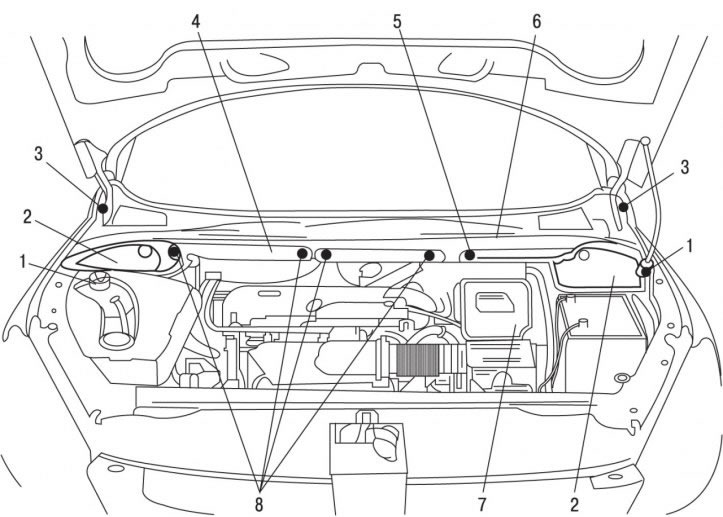

Obrázok 9.32. Panelová mriežka pred čelným sklom: 1 - skrutky; 2 - bočné zvukotesné kryty; 3 - svorky; 4 - zvukotesný náter; 5 - priečka; 6 - mriežka; 7 - podpora batérie; 8 - svorky
- odstráňte svorky 8 (obrázok 9.32) upevnenie zvukovoizolačného náteru;
- odstráňte zvukovoizolačný kryt 4 jeho uvoľnením z úchytiek na prístupovom otvore k filtru pevných častíc;
- odstráňte bočné zvukovoizolačné kryty 2;
- odskrutkujte skrutky 1 a odstráňte priečku 5 zo spodnej časti otvoru čelného skla;
- odstráňte 3 upevňovacie prvky, ktoré upevňujú mriežku panelu pred čelným sklom;
- odstráňte 6-panelovú mriežku pred čelným sklom;

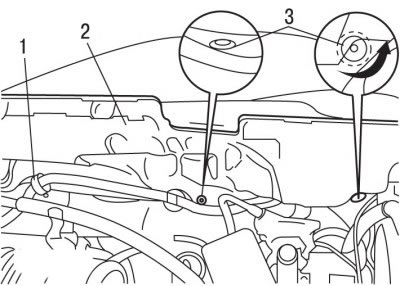

Obrázok 9.33. Umiestnenie upevňovacích prvkov: 1 - montážna konzola káblového zväzku; 2 - upevnenie zvukovoizolačnej krytiny; 3 - svorky
- uvoľnite držiak 1 zo svoriek (obrázok 9.33) upevňovacie prvky káblového zväzku;
- odstráňte upevňovacie prvky 3 ich odskrutkovaním rukou;
- odstráňte zvukovoizolačnú vrstvu 2;
- demontujte motor stieračov čelného skla;

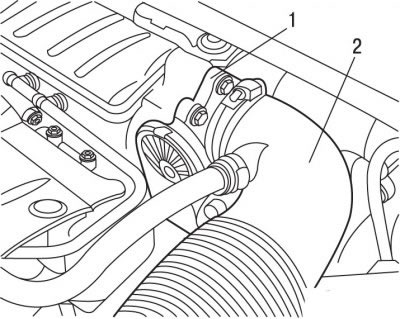

Obrázok 9.34. Umiestnenie sacieho potrubia (2) a zostavy škrtiacej klapky (1) na vozidlách s motormi TU5JP4
- na vozidlách s motormi TU5JP4 demontujte sacie potrubie 2 (obrázok 9.34);
- odskrutkujte upevňovacie skrutky 1 škrtiacej klapky, posuňte ju nabok a zaistite ju v tejto polohe;

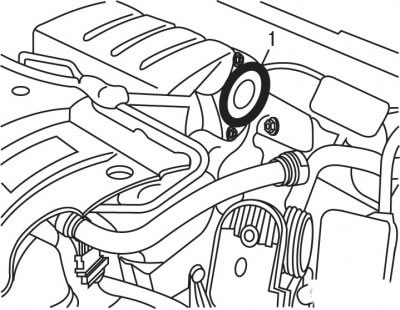

Obrázok 9.35. Umiestnenie tesniaceho krúžku (1) zo sacieho potrubia na vozidlách s motormi TU5JP4
Zdroj dostupný tu [PeugeotBook]
- odstráňte tesniaci krúžok 1 (obrázok 9.35) zo sacieho potrubia;
- zakryte otvor sacieho potrubia páskou;

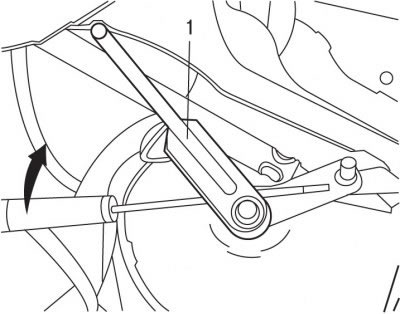

Obrázok 9.36. Uvoľnenie tyče (1) z držiaka pomocou skrutkovača
- uvoľňovacia tyč 1 (obrázok 9.36) z držiaka pomocou skrutkovača;
- chráňte horné podpery predných nosných prvkov lepiacou páskou;

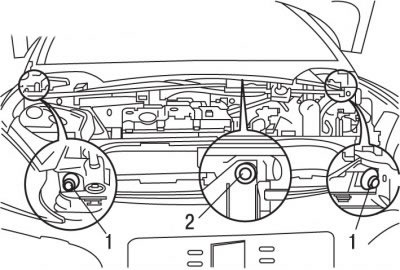

Obrázok 9.37. Umiestnenie skrutiek (1) a matíc (2) na upevnenie stierača čelného skla
- odskrutkujte skrutky 1 bočných upevňovacích prvkov a maticu 2 (obrázok 9.37) centrálny držiak stierača čelného skla;
- odpojte elektrický konektor od mechanizmu stieračov čelného skla;

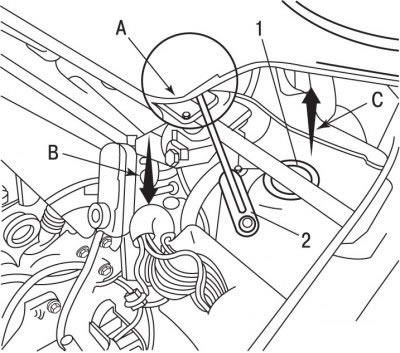

Obrázok 9.38. Predbežné odstránenie ľavej strany mechanizmu stierača čelného skla: 1 - horná časť ľavého tlmiča; 2 - ťah; A - spodná časť čelného skla; B - smer stlačenia prednej časti mechanizmu stieračov čelného skla; C - smer stlačenia zadnej časti mechanizmu stieračov čelného skla
- demontujte mechanizmus stieračov čelného skla z vodiacich tyčí;
Pozor: Pri demontáži mechanizmu stieračov čelného skla dávajte pozor, aby sa čelné sklo nedotýkalo tyče 2 v oblasti A (obrázok 9.38).
- stlačte prednú časť mechanizmu stierača v bode B a zdvihnite zadnú časť v bode C, aby ste pretiahli ľavú stranu mechanizmu stierača cez držiak 1 ľavého tlmiča;

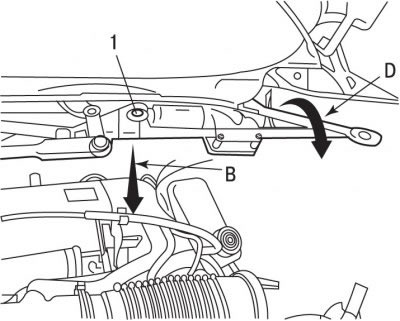

Obrázok 9.39. Demontáž ľavej strany mechanizmu stierača čelného skla: 1 - mechanizmus stieračov čelného skla; B - smer stlačenia prednej časti mechanizmu stieračov čelného skla; D - smer demontáže zadnej časti mechanizmu stieračov čelného skla
- znovu stlačte prednú časť mechanizmu stieračov v bode B (obrázok 9.39) a nakloňte mechanizmus dopredu D, aby ste prešli hornou časťou mechanizmu 1 pod čelným sklom;

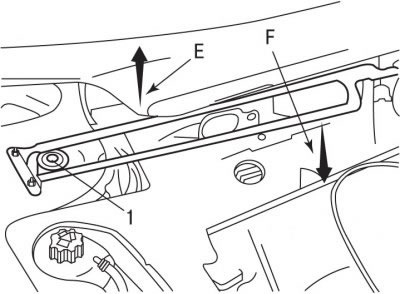

Obrázok 9.40. Predbežné odstránenie pravej strany mechanizmu stierača čelného skla: 1 - horná časť pravého tlmiča; E - smer stlačenia prednej časti mechanizmu stieračov čelného skla; F - smer stlačenia zadnej časti mechanizmu stieračov čelného skla
- stlačte prednú časť mechanizmu stieračov čelného skla v bode E (obrázok 9.40) a zdvihnite zadnú časť v bode F, aby ste pretiahli pravú stranu mechanizmu stierača čelného skla cez držiak 1 pravého tlmiča;

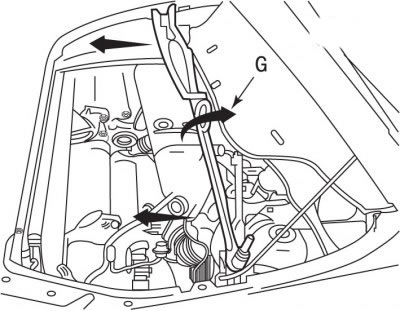

Obrázok 9.41. Smer otáčania mechanizmu stierača čelného skla (G) pred demontážou z vozidla
- otočte mechanizmus stieračov čelného skla v súlade so šípkou G znázornenou na obrázku 9.41, posuňte ho dopredu a vyberte ho z auta.

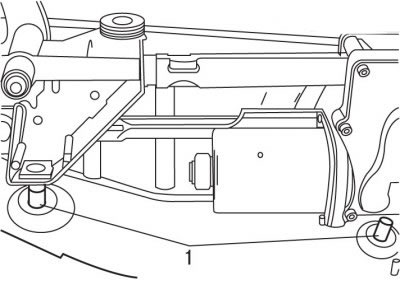

Obrázok 9.42. Umiestnenie centrovacích tyčí (1) mechanizmu stieračov čelného skla
Inštalácia sa vykonáva v opačnom poradí ako demontáž, pričom sa berie do úvahy nasledovné:
Pozor! Pri inštalácii sa uistite, že obe centrovacie tyče 1 (obrázok 9.42), umiestnené za prevodovým motorom, zapadlo na svoje miesto (v opačnom prípade bude mechanizmus nainštalovaný tak, že nemusí fungovať a môže sa tiež presunúť do bodu kontaktu s čelným sklom). Iba dotykom sa môžete uistiť, že centrovacie tyče sú vo svojich objímkach.
- utiahnite skrutky 1 (pozri obrázok 9.37) a maticu 2 zaisťujúcu mechanizmus stierača čelného skla krútiacim momentom 10 N·m;
- zatlačte na rameno stierača, aby ste nastavili mechanizmus stierača do polohy "pevný doraz";
- namontujte ramienka a lišty stieračov späť na svoje miesto;
- pripojte uzemňovací vodič k batérii;
- skontrolujte funkčnosť stieračov čelného skla;
- spustiť všetky elektronické systémy.
