- nastavte predné kolesá tak, aby sa pohybovali priamo vpred;
- odpojte uzemňovací vodič od batérie;
- demontujte bočný airbag vodiča;
- uvoľnite upevňovaciu skrutku volantu o niekoľko otáčok;
- v prípade potreby posuňte volant z drážok a udierajte ho rukami zozadu po obvode;
- odskrutkujte upevňovaciu skrutku volantu;

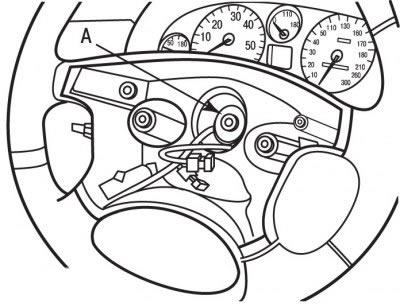

Obrázok 7.2. Umiestnenie značiek zarovnania (A) na volante a konci hriadeľa riadenia
- značky A naneste kriedou, fixkou alebo farbou (pozri obrázok 7.2) zarovnanie volantu a konca hriadeľa riadenia. Na opätovnú montáž volantu do pôvodnej polohy sú potrebné značky;
- odpojte elektrické konektory od volantu;
- odstráňte volant, pričom najskôr prevlečte elektrické konektory jeden po druhom cez výrezy vo volante;
- odstráňte upevňovacie skrutky krytu stĺpika riadenia, ktoré sa nachádzajú pod spodným krytom;
- odstráňte spodný kryt stĺpika riadenia;

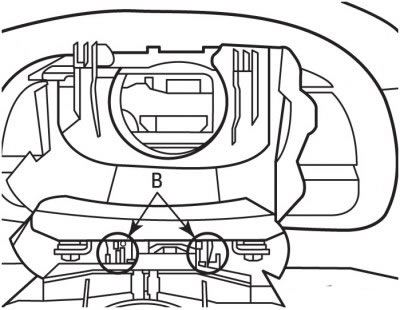

Obrázok 7.3. Umiestnenie upevňovacích prvkov (B) horného krytu stĺpika riadenia
- uvoľnenie zo svoriek B (pozri obrázok 7.3) horný kryt stĺpika riadenia a odstráňte ho;
- odpojte elektrické konektory od jednotky spínačov na stĺpiku riadenia COM 2000;

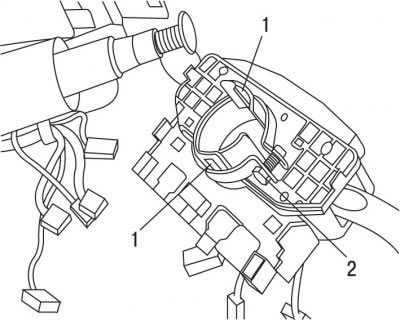

Obrázok 9.25. Umiestnenie svoriek (1) a skrutky (2) na upevnenie svorky jednotky spínača na stĺpiku riadenia COM 2000
- odskrutkujte skrutku 2 (obrázok 9.25) upevnenie svorky jednotky spínača stĺpika riadenia;
- uvoľnite jednotku spínača na stĺpiku riadenia COM 2000 stlačením upevňovacích prvkov 1 a vyberte ju.
Postupnosť krokov pri nastavovaní polohy kontaktného krúžku:
1) Pre blok prepínačov EATON typu COM 2000 postupujte nasledovne:

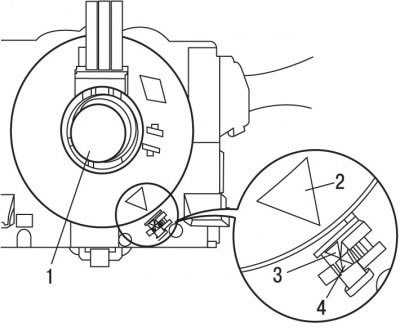

Obrázok 9.26. Nastavenie polohy zberného krúžku: 1 - kontaktný krúžok spínacieho bloku COM 2000 typu EATON; 2, 3, 4 - montážne trojuholníky
- stlačte strednú časť kontaktného krúžku 1 a otáčajte ním, kým sa montážne trojuholníky 2, 3 a 4 nezarovnajú (obrázok 9.26);
Poznámka: Nový kontaktný krúžok spínača riadenia COM 2000 nevyžaduje ďalšie nastavenie.
2) Pre prepínací blok COM 2000 typu SYLEA postupujte nasledovne:

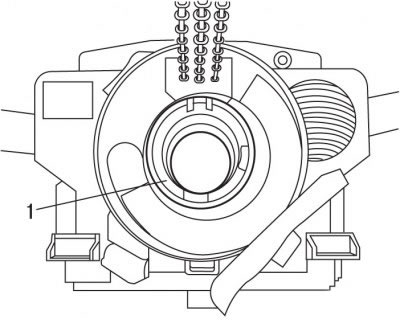

Obrázok 9.27. Kontaktný krúžok (1) spínacieho bloku COM 2000 typu SYLEA
- stlačte strednú časť kontaktného krúžku 1 (obrázok 9.27) a otáčajte ním ľubovoľným smerom, kým sa nezastaví;
- zatiaľ čo stále tlačíte, otočte ho úplne v opačnom smere a spočítajte počet otáčok (približne 5 otáčok);
- otočte kontaktný krúžok do strednej polohy (približne 2,5 otáčky).
Poznámka: Káblové zväzky airbagu musia smerovať nahor.
Inštalácia sa vykonáva v opačnom poradí ako demontáž, pričom sa berie do úvahy nasledovné:
- pripojte uzemňovací vodič k batérii;
- skontrolujte funkčnosť jednotky spínačov na stĺpiku riadenia COM 2000;
- spustiť všetky elektronické systémy.
