Keďže k detonácii môže v každom jednotlivom valci dôjsť v rôznych časoch, MM 8P používa mikroprocesor na riadenie detonácie (v elektronickej riadiacej jednotke), na označenie konkrétneho valca alebo valcov, v ktorých dochádza k detonácii. Senzor klepania (pozri obrázok 12.12) nainštalovaný na bloku valcov. Snímač premieňa signál na napäťový signál, ktorý sa vracia do jednotky riadenia klepania na vyhodnotenie a prehratie akcie. Detonačná frekvencia je vo frekvenčnom rozsahu 15 kHz.

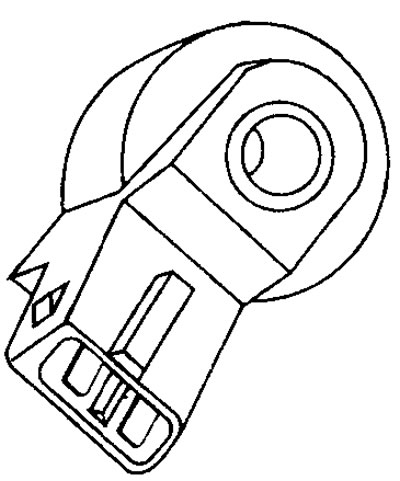

12.12 Senzor klepania (KS)
Hodnoty napätia snímača klepania (KS) Poznámka: Signál snímača klepania bude poskytovať maximálnu amplitúdu napätia približne 1,0 voltu.

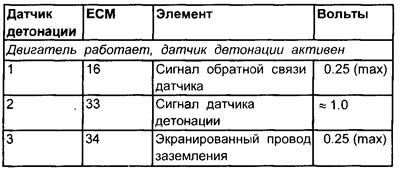

Čísla terminálov
Pozri obrázok 12.6
Frekvencia senzora klepania
Približne 15 kHz.
Vplyv vonkajších faktorov
- Nesprávne nastavenie hlavného uhla časovania zapaľovania
- Benzín nízkej kvality
- Porucha zapaľovacieho systému
- Porucha chladiaceho systému
- Tvorba uhlíkových usadenín vo valcoch
Originál sa nachádza na stránke [peugeotbook]
Kontrola snímača klepania (všeobecná kontrola)
1. Skontrolujte viacpólový konektor snímača klepania, či nejaví známky korózie alebo poškodenia.
2. Uistite sa, že kolíky konektora sú správne nainštalované a majú dobrý kontakt s viacpinovým konektorom snímača klepania.
Postup testovania senzora klepania
Poznámka: Ak motor nemá značky časovania, piest valca č. 1 musí byť nastavený do polohy TDC a zodpovedajúce označenie musí byť urobené na telese a prednej kladke, aby sa vykonal nasledujúci postup.
1. Pripojte indukčnú sondu časovania k vodiču vysokého napätia valca č. 1.
2. Nechajte motor bežať na voľnobeh.
3. Jemne poklepte na blok motora v oblasti valca č. 1.
4. Časovanie zapaľovania by sa malo citeľne oneskoriť.
5. Presuňte sondu indukčného stroboskopu k valcu č. 4.
6. Jemne poklepte na blok motora v oblasti valca č. 4.
7. Časovanie zapaľovania by malo byť citeľne oneskorené.
Postup testovania senzora klepania (Osciloskop)
1. Pripojte nízkonapäťovú sondu osciloskopu ku svorke č. 2 signálneho vodiča snímača klepania.
2. Jemne poklepte na blok motora v oblasti jedného z valcov.
3. Osciloskop by mal zobraziť priebeh signálu snímača klepania (pozri obrázok 12.13).
12.13 Typický priebeh výstupného signálu snímača klepania (KS)
4. Postup zopakujte pre ostatné valce.
