Автомобили с двигателем DW10ATED4
Внимание! Механизм натяжения ручейкового ремня включает ролик натяжения и так называемый динамический натяжитель (см. иллюстрацию 3.0).

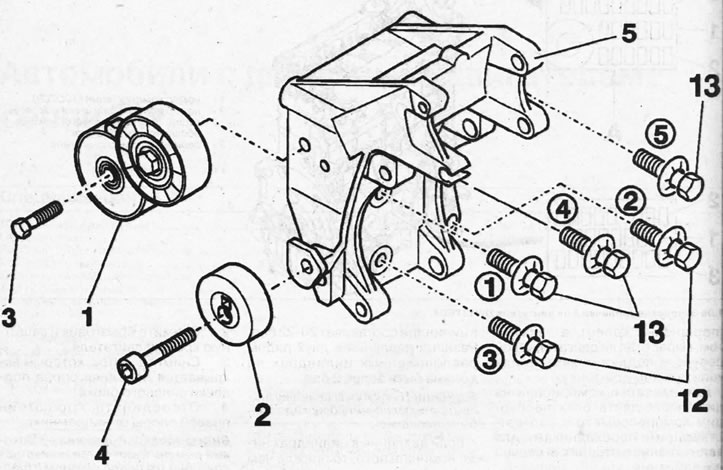

3.0. Ролики натяжения ручейкового ремня привода вспомогательных агрегатов. Двигатель DW10ATED4 1 - динамический натяжитель; 2 - ролик натяжения; 3 - болт крепления М8х 150-60. Момент затяжки 45 Нм; 4 - болт крепления ролика натяжения М10х150-50 Момент затяжки 10 Нм; 5 - кронштейн насоса гидроусилителя рулевого управления и генератора. Болты 12 и 13 затягиваются в последовательности возрастания их нумерации
Динамический натяжитель предназначен для регулировки натяжения зубчатого ремня (см. иллюстрацию 3.0а).

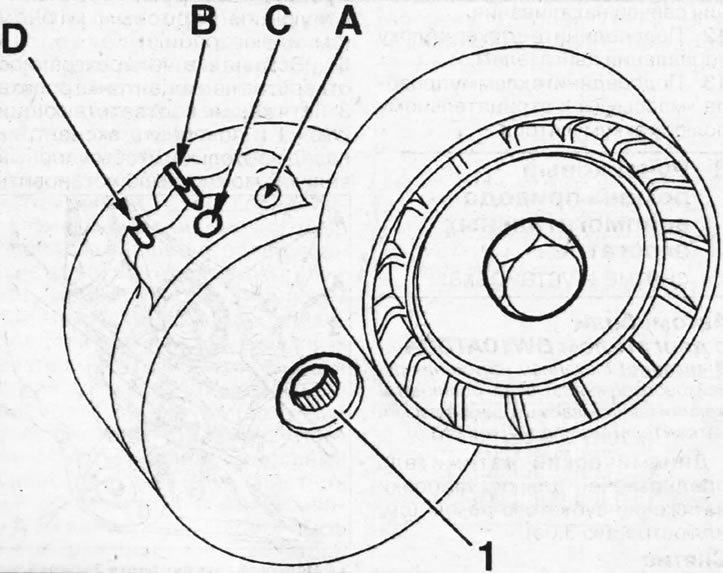

3.0а. Динамический натяжитель двигателя DW10ATED4 1 - болт крепления. Момент затяжки 45 Нм; А - отверстие, используемое при снятии и установке ручейкового ремня; В - метка на кронштейне динамического натяжителя, используемая для проверки натяжения и износа ремня; С - метка натяжения ручейкового ремня или нулевая метка и отверстие для проверки натяжения ремня. При совпадении меток С и В ремень натянут, должным образом, а приработанный ремень не растянут; D- метка износа ручейкового ремня. При смещении динамического натяжителя до совпадения меток B и D ручейковый ремень подлежит замене ввиду его растяжения
Снятие
1. Снимите правое переднее колесо.
2. Снимите брызговик и защитную крышку двигателя.
3. Снимите щиток, которым закрывается передняя опора подвески силового блока.
4. Отсоедините кронштейн правой опоры от надрамника.
Внимание! Если прежний ручейковый ремень будет устанавливаться повторно, то перед снятием стрелкой обозначьте направление его хода. Установка приработанного ручейкового ремня против направления его прежнего хода может стать причиной его разрыва.
5. Ослабьте затяжку болта 2 крепления ролика 3 натяжения ручейкового ремня соответствующим торцовым ключом (см. иллюстрацию).

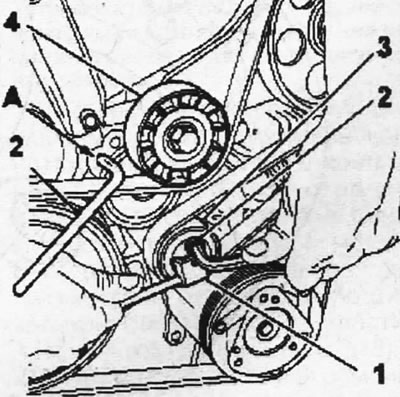

3.5 Ослабьте затяжку болта 2 крепления ролика 3 натяжения ручейкового ремня соответствующим торцовым ключом
6. Вставьте в четырехгранное отверстие на эксцентрике ролика 3 натяжения соответствующий ключ 1 и поверните эксцентрик назад настолько, чтобы упорный валик 2 можно было установить в отверстие А на динамическом натяжителе, ослабив тем самым натяжение ручейкового ремня (см. иллюстрацию 3.5 и 3.0а).
7. Затяните болт 2 крепления ролика натяжения послетого, как динамический натяжитель будет зафиксирован упором 2 (см. иллюстрацию 3.5).
8. Снимите ручейковый ремень.
9. Проверьте ход ролика 3 натяжения и ролика 4 динамического натяжителя, убедитесь, что они вращаются плавно и не «шумят» (см. иллюстрацию 3.5).
Установка
10. Уложите новый ручейковый ремень (см. иллюстрацию). При укладке прежнего ремня руководствуйтесь меткой, чтобы сохранить его приработанное направление хода. Убедитесь, что ребра ремня плотно заходят в пазы на шкивах.
3.10. Укладка ручейкового ремня привода вспомогательных агрегатов. Автомобили с двигателем DW10ATED4 1 - насос гидроусилителя рулевого управления; 2 - генератор; 3 - ролик натяжения; 4 - компрессор кондиционера; 5 - ролик динамического натяжителя
11. Натяните ремень роликом 4 динамического натяжителя (см. иллюстрацию).

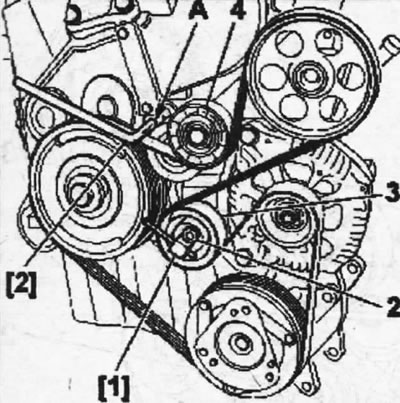

3.11. Натяните ремень роликом 4 динамического натяжителя
12. Поверните эксцентрик ролика 3 по часовой стрелке четырехгранным ключом 1, устанавливаемым в отверстие эксцентрика, и высвободите упор 2 из отверстия А на динамическом натяжителе (см. иллюстрацию 3.11).
Источник можно увидеть на: www.peugeotbook.ru
13. Затяните болт 2 крепления ролика 3 натяжения с усилием 45 Нм, не допуская смещения его эксцентрика после извлечения упора из отверстия на динамическом натяжителе, и извлеките ключ 1 из эксцентрика (см. иллюстрацию 3.11).
14. Поверните коленчатый вал на четыре оборота в направлении вращения двигателя. Убедитесь, что метки В и С совпадают, а в отверстие С можно вставить упорный валик диаметром 2 мм (см. иллюстрацию 3.0а). Если же метки В и С совпадают, ноупорный валик не входит в отверстие С, то регулировку натяжения ручейкового ремня следует повторить.
15. Установите, действуя в последовательности, обратной демонтажу, все детали, снимавшиеся для замены ручейкового ремня.
Автомобили с двигателем DW12TED4
Снятие и установка ручейкового ремня на этих двигателях в целом идентична процедуре на двигателях DW10ATED4. Механизм привода ручейкового ремня также имеет динамический натяжитель и ролик натяжения. Механический натяжитель такой же, что и на двигателе DW10ATED4. Ролик натяжения не имеет четырехгранного отверстия на эксцентрике (см. иллюстрацию 3.0б).

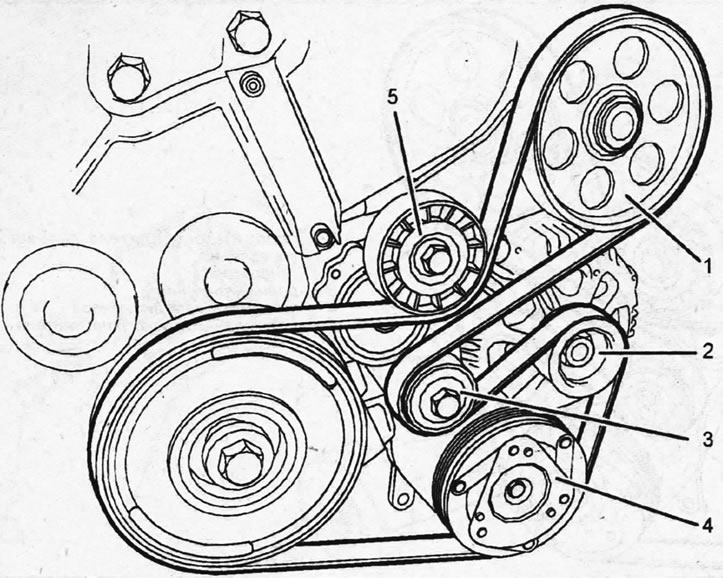

3.0б Привод вспомогательных агрегатов. Автомобили с двигателем DW12TED4 1 - насос гидроусилителя рулевого управления; 2 - генератор; 3 - ролик натяжения; 4 - компрессор кондиционера; 5 - ролик динамического натяжителя
Снятие
16. Снимите правое переднее колесо.
17. Снимите брызговик и защитную крышку двигателя.
18. Снимите щиток, которым закрывается передняя опора подвески силового блока.
Внимание! Если прежний ручейковый ремень будет устанавливаться повторно, топередснятиемстрелкой обозначьте направление его хода. Установка приработанного ручейкового ремня против направления его прежнего хода может стать причиной его разрыва.
19. Поверните соответствующим ключом 2 ролик 3 динамического натяжителя за болт его крепления против часовой стрелки, совместите отверстие А на динамическом натяжителе с меткой В и застопорите динамический натяжитель соответствующим валиком 1, вставив его в отверстие А (см. иллюстрации 3.0а и 3.18).

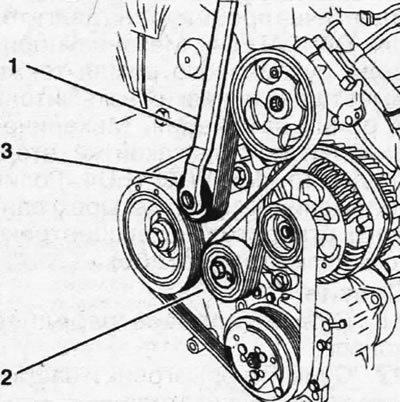

3.19. Поверните соответствующим ключом 2 ролик 3 динамического натяжителя за болт его крепления против часовой стрелки
20. Снимите ручейковый ремень.
Установка
21. Проверьте ход ролика 2 натяжения и ролика 3 динамического натяжителя, убедитесь, что они вращаются плавно, не «шумят» и не имеют люфта (см. иллюстрацию 3.5).
22. Уложите новый ручейковый ремень (см. иллюстрацию). При укладке прежнего ремня руководствуйтесь меткой, чтобы сохранить его приработанное направление хода. Убедитесь, что ребра ремня плотно заходят в пазы на шкивах.
23. Извлеките упорный валик 1 и натяните ручейковый ремень роликом 3 динамического натяжителя (см. иллюстрацию).

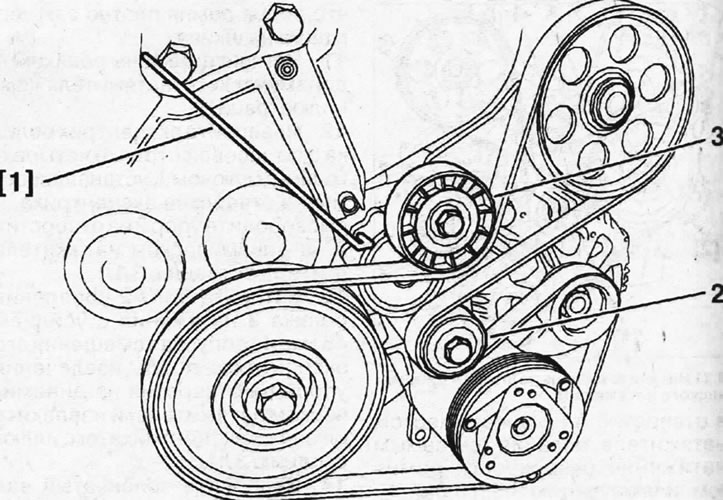

3.23. Извлеките упорный валик 1 и натяните ручейковый ремень роликом 3 динамического натяжителя
