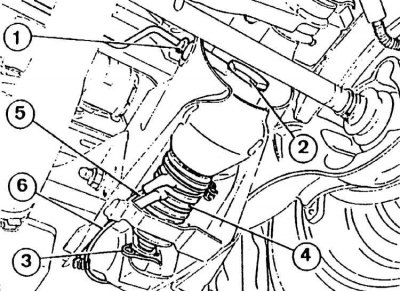

Монтиране на цилиндъра на окачването
1 – връзка за високо налягане, 2 – свързващ болт, 3 – ключалка на оста на буталото на рамото на окачването, 4 – корпус на цилиндъра, 5, 6 – линии за рециркулация на маслото

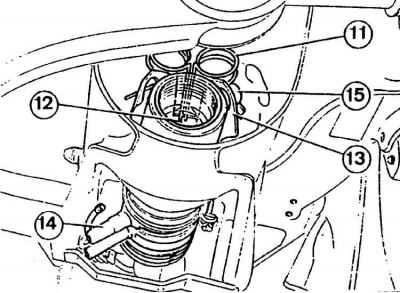

Крепежни елементи за цилиндър за окачване
11 – пружина за захващане на напречна греда, 12 – закрепване на пружината, 13 – елемент за закрепване на цилиндъра, 14 – връзки на корпуса, 15 – опорен елемент на цилиндъра
1. Монтирайте автомобила на стационарен асансьор.
2. Отстранете лявата тапицерия на багажника.
3. Изключете конектора за захранване на хидравличната помпа (червен) (проводници M326 и 326).
4. Свържете свободните клеми на конектора до бутона за повдигане на окачването.
5. Намалете налягането, така че цилиндрите на окачването да могат да се движат на ръка.
6. Развийте съединителната гайка на цилиндъра.
7. Използвайте отвертка, за да премахнете ключалката.
8. Отстранете закрепващия елемент на цилиндъра.
9. Изключете дренажната линия за течност от цилиндъра на окачването (прозрачен тръбопровод) и отстраняване на въздуха (етикетирайте ги спрямо техните гумени накрайници).
10. Отстранете резето, свързващо цилиндъра на окачването с лоста (виж фиг. Монтиране на цилиндъра на окачването).
11. Извадете цилиндъра на окачването изпод автомобила.
12. За да инсталирате цилиндъра за окачване, трябва да изпълните стъпките в обратен ред на процеса на отстраняване. Необходимо е да се монтират нови уплътнения, да се обезвъздуши веригата на окачването и да се напълни LHM течността до необходимото ниво.
