Modulátor összeszerelés
Jegyzet. A munka megkezdése előtt olvassa el a fékfolyadék veszélyére vonatkozó figyelmeztetést a művelet elején 2. bekezdés.
Visszavonás
1. Távolítsa el az akkumulátort és az akkumulátortálcát a pontban leírtak szerint fejezet 5A. A modelltől és a működési helytől függően távolítsa el a légszűrőt és a megmaradt levegő beömlő csöveket, hogy könnyebben hozzáférjen a modulátorhoz, a vonatkozó részben leírtak szerint 4. fejezet.
2. Oldja ki a rögzítőkapcsot, és válassza le az elektronikus vezérlőegység elektromos csatlakozóját (BEU).
3. A fékfolyadék szivárgásának minimalizálása érdekében először csavarja le a fékfolyadék-tartály kupakját, majd húzza meg újra egy darab polietilénnel alatta, hogy biztosítsa a szoros tömítést.
4. Törölje tisztára a modulátor oldalán lévő fékvezeték-szerelvények környékét, és helyezzen egy nedvszívó rongyot a csatlakozások alá, hogy felfogja a szivárgó folyadékot. Jelölje meg a csatlakozások helyét, csavarja le a hollandi anyákat, és óvatosan mozgassa a csővezetékeket. Dugja be megfelelően a modulátor vezetékeinek és csatlakozóinak végeit, hogy minimalizálja a fékfolyadék szivárgását és megakadályozza a szennyeződések bejutását a rendszerbe.
5. Csavarja el az anyákat, és távolítsa el a modulátort a szokásos helyről. Ha van elég hely, csavarja le az anyát, és válassza le a vezetéket «tömegek» (jelenlétében) a modulátor visszatérő szivattyúházának végétől.
Telepítés
6. Ha új modulátor van beépítve, az előre feltöltött fékfolyadékkal, a csatlakozókra dugókkal. Ne távolítsa el a dugókat, amíg a fékvezetékek közvetlenül nem csatlakoztathatók.
7. Helyezze a modulátort az eredeti helyére, szerelje fel a földelő vezetéket és csavarja rá a rögzítőanyát. Csúsztassa a modulátort a tartócsavarokra, csavarja fel a megfelelő anyákat és húzza meg őket a megadott nyomatékkal.
8. Csatlakoztassa a fékvezetékeket a megfelelő csatlakozókhoz az eltávolítás során, és szorosan húzza meg a hollandi anyákat.
9. Dokkolja a BEU elektromos csatlakozót.
10. Helyezze be az akkumulátorpolcot és az akkumulátort (szükség esetén lépjen kapcsolatba fejezet 5A). Szerelje be a levegőszűrőt és a levegőbeszívó csövet, a hozzáféréshez eltávolítva a megfelelő részben leírtak szerint 4. fejezet.
11. Távolítsa el a polietilént a fékek hidraulikus hajtásának tartályából, és távolítsa el a levegőt a teljes hidraulikus hajtásból, a leírás szerint 2. bekezdés.
Elektronikus vezérlőegység
12. Az elektronikus vezérlőegységet a modulátorral együtt a fent leírtak szerint távolítsa el. A BEU a modulátor szerves része, és ezek az elemek nem választhatók el egymástól.
Első kerék fordulatszám érzékelő
Jegyzet. Amikor az érzékelő rögzítőcsapjára szereli, vigyen fel keveréket a menetes csatlakozások rögzítésére.
Visszavonás
13. Húzza ki a vezetéket «tömegek» akkumulátortól (cm. «Az akkumulátor leválasztása»).
14. Húzza be teljesen a rögzítőféket. Emelje fel a jármű elejét, és biztonságosan álljon alatta az emelő (cm. «Az autó felemelése és támasztékokra helyezése»). Távolítsa el a megfelelő első kereket.
15. Oldja ki a keréksebesség-érzékelő vezetékét a felfüggesztés rugóstagján és a motortér sárvédőjén lévő tartókról.
16. Kövesse nyomon az elektromos vezetést a mérőműszerről, és húzza ki az elektromos aljzatot. A megfelelő telepítés érdekében jegyezze fel a vezetékek elvezetését.
17. Lazítsa meg az anyát, és távolítsa el a kerékfordulatszám-érzékelő védőburkolatát (rizs. 20.17).

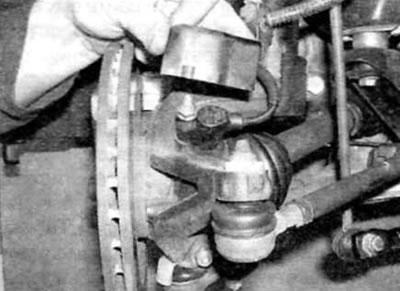

Rizs. 20.17. Lazítsa meg az anyát, és távolítsa el a védőburkolatot a kerékérzékelőről
Visszavonás
18. Fordítson ki egy hajtűt, és vegye ki a mérőeszközt egy forgó ökölből (rizs. 20.18, a, b).

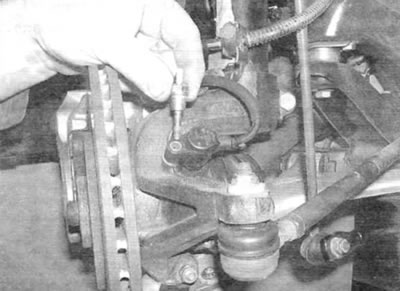

Rizs. 20.18, a. Lazítsa meg a csapot...

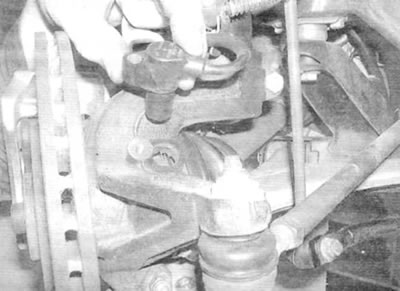

Rizs. 20.18, szül....és vegye le az első kerék érzékelőjét a kormánycsuklóról
Telepítés
19. A beszerelés az eltávolítással fordított sorrendben történik, a következő szempontok figyelembevételével:
- A) Telepítés előtt tisztítsa meg az érzékelő és a csukló illeszkedő felületeit, és kenje be magas hőmérsékletű fékzsírral az érzékelő rögzítési helyét a csuklóban.
- b) Tisztítsa meg az érzékelő hegyének felületét.
- V) Vigyen fel menetrögzítő anyagot az érzékelő rögzítő csapjaira, és húzza meg a csapot a megadott nyomatékkal.
- G) Az eltávolítás előtt vezesse el a vezetékeket a leírtak szerint.
Hátsó kerék fordulatszám érzékelő
Jegyzet. Telepítéskor alkalmazzon keveréket az érzékelő rögzítőcsapjának menetes csatlakozásainak rögzítésére.
Visszavonás
20. Emelje meg az első kerekeket, emelje fel a jármű hátsó részét, és biztonságosan emelje fel (cm. «Az autó felemelése és támasztékokra helyezése»). Távolítsa el a megfelelő kereket.
21. Kövesse a vezetékeket az érzékelőtől a megfelelő elektromos csatlakozóig, majd oldja ki az elektromos csatlakozót a megfelelő kapocsból, és válassza le az elektromos vezetékeket a fő kábelkötegről.
22. Kövesse nyomon az érzékelő elektromos vezetékeit, és oldja ki a bilincsekből. A megfelelő telepítés érdekében jegyezze fel a vezetékek elvezetését.
23. Csavarja ki a mérőeszköz rögzítőcsavarját a zárókarhoz, és vegye le a mérőeszközt egy huzal segítségével.
Telepítés
24. A telepítés sorrendben történik. visszavonása, figyelembe véve a következő pontokat:
- A) Telepítés előtt tisztítsa meg az érzékelő és a hátsó kar illeszkedő felületeit, és kenjen be magas hőmérsékletű fékzsírt az érzékelő rögzítési helyére a hátsó karban.
- b) Tisztítsa meg az érzékelő hegyének felületét.
- V) Vigyen fel menetrögzítő anyagot az érzékelő rögzítő csapjaira, és húzza meg a csapot a megadott nyomatékkal.
- G) Az eltávolítás előtt vezesse el a vezetékeket a leírtak szerint.
