Eltávolítás
18. Kövesse a bekezdésben leírt lépéseket. az 1. és 2. pontot, ha még nem tette meg.
19. Húzza ki a vezetéket az akkumulátor (lásd "Az akkumulátor leválasztása").
20. Lazítsa meg a feszítőgörgő szerelvényt a motorhoz rögzítő két csavart (12.20. ábra).

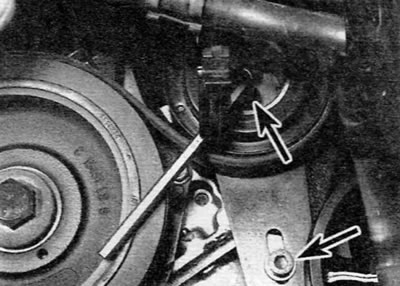

12.20. ábra Lazítsa meg a két feszítőgörgő rögzítőcsavarját (nyilakkal jelölve)...
21. Forgassa el az állítócsavart, hogy a feszítőgörgő elmozduljon a hajtószíjtól, és elegendő lazaságot biztosítson a szíjban az szíj eltávolításához, majd vegye le a szíjat a szíjtárcsákról (12.21. ábra).

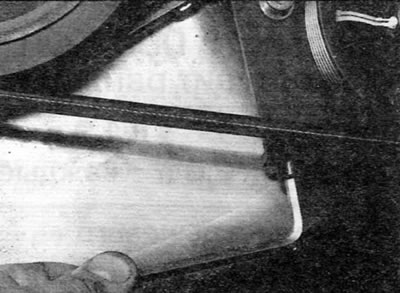

12.21. ábra...majd forgassa el a feszítőgörgő beállítócsavarját a szíj feszességének enyhítéséhez (xUD sorozatú motorok)
Megjegyzés: Ha a szíjat újra felhasználja, a leszerelés előtt jelölje meg rajta a forgásirányt. Ez biztosítja, hogy az öv megfelelően legyen felszerelve.
Telepítés
22. Szíjcserekor győződjön meg arról, hogy az új szíj a megfelelő típusú, és ha leszerelt szíjat szerel be, kövesse a leszerelés során tett jelöléseket a megfelelő beszerelés érdekében. Helyezze a szíjat a szíjtárcsákra úgy, hogy a szíj bordái megfelelően illeszkedjenek a szíjtárcsák hornyaiba, és a szíj megfelelően legyen elvezetve.
23. Válassza ki a szíj lazaságát a feszítőgörgő beállító csavarjával. Ezután húzd meg a szíjat az alábbiak szerint.
Nyújtás
24. Kövesse a bekezdésben leírt lépéseket. az 1. és 2. pontot, ha még nem tette meg.
25. A hajtószíj megfelelő feszessége biztosítja annak hosszú élettartamát.
26. A szíjat úgy kell megfeszíteni, hogy amikor a hüvelykujjal erősen megnyomjuk a szíjtárcsák közötti leghosszabb szakasz közepén, akkor körülbelül 5,0 mm-es elmozdulás keletkezik (lásd a bekezdés elején található megjegyzést).
27. A beállításhoz lazítsa meg a két feszítőgörgő-szerelvény rögzítőcsavarját, és forgassa el az állítócsavart, amíg el nem éri a megfelelő feszességet. Miután biztosította a megfelelő szíjfeszességet, forgassa el a főtengelyt két fordulattal, és ellenőrizze újra a feszességet.
28. Miután meggyőződtünk arról, hogy a szíj feszessége megfelelő, húzzuk meg biztonságosan a feszítőgörgő szerelvény rögzítőcsavarjait, és csatlakoztassuk a földelővezetéket az akkumulátorhoz.
29. Rögzítse a hűtőfolyadék-tömlőket a normál helyzetbe, és szerelje fel a sárvédőt (vagy egy technológiai fedél). Szerelje fel a kereket és engedje le a járművet.
