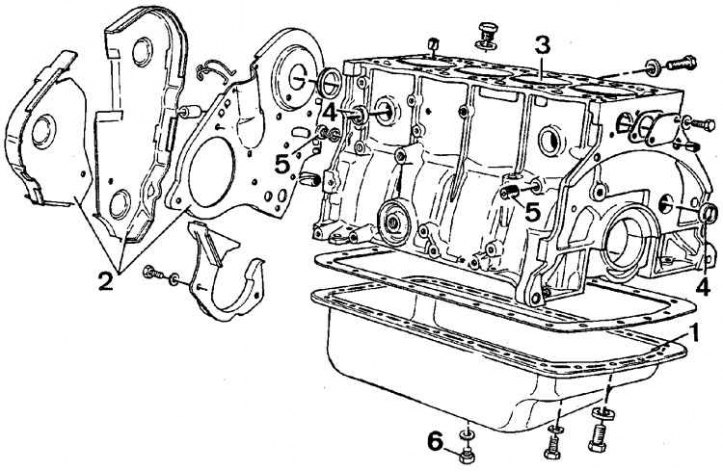

Blok motora, olejová vaňa a rozvodová skriňa
1 – olejová vaňa, 2 – skrine pohonu rozvodov, 3 – blok valcov motora, 4, 5 – zátky, 6 – vypúšťacia zátka oleja

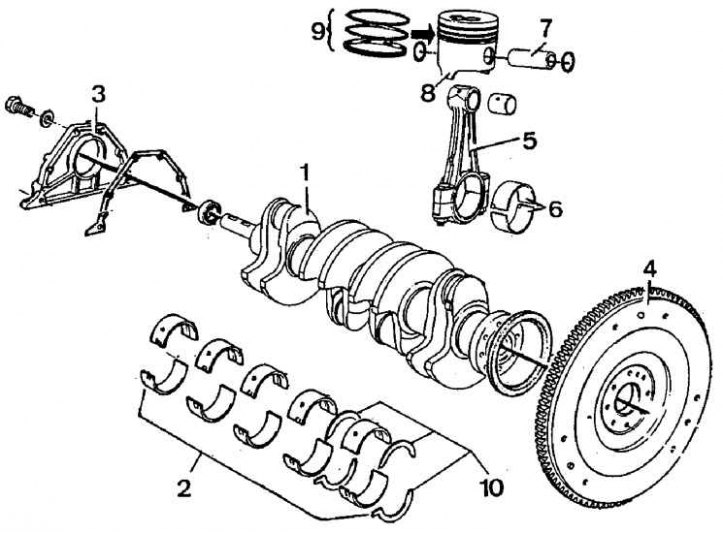

Kľukový mechanizmus
1 - kľukový hriadeľ, 2 - panvy ložísk, 3 - veko predného ložiska, 4 - zotrvačník, 5 - ojnica, 6 - panciere, 7 - piestny čap, 8 - piest, 9 - piestne krúžky, 10 - prítlačné polokrúžky na nastavenie axiálna vôľa hriadeľa kľukového hriadeľa
1. Odstráňte vypúšťacie potrubie olejových pár a hadicu chladiacej kvapaliny.
2. Odstráňte prijímač a zdvihnite držiak v motore XUD 9.
3. Odstráňte generátor a remeň.
4. Odstráňte remenicu pripevnenú ku koncu vačkového hriadeľa, čerpadla a remeňa.
5. Pri motoroch XUD 7TE demontujte sacie potrubie, turbodúchadlo a výfukové potrubie.
6. Odstráňte kryt pohonu a podporný prvok umiestnený na centrálnej skrutke.
7. Odstráňte remenicu kľukového hriadeľa a spodný plastový kryt.
8. Odstráňte žeraviace sviečky.
9. Otočte kľukový hriadeľ motora do polohy, ktorá umožňuje uzamknutie prvkov systému časovania ventilov: otvory v remenici kľukového hriadeľa a palivového filtra musia byť v polohe, ktorá zodpovedá polohe závitových otvorov vytvorených za remenicami.
10. Vložte zaisťovacie skrutky 7.0153 G a dotiahnite ich rukou (pozri obr. Spôsob upevnenia prvkov pohonu vačkového hriadeľa):
- zaskrutkujte jednu dlhú skrutku do remenice vačkového hriadeľa;
- zaskrutkujte dve krátke skrutky do remenice palivového čerpadla.
11. Odskrutkujte upevňovaciu skrutku remenice vačkového hriadeľa a upevňovaciu maticu centrálneho palivového čerpadla.
12. Uvoľnite napínací valec hnacieho remeňa odskrutkovaním matice (1, pozri obr. Nastavenie napínacieho valčeka rozvodového remeňa) skrutka nápravy a skrutka (2):
- stlačte napínací valec v mieste (3) pomocou 9,53 mm štvorcového kľúča (3/8 palcový junior Fac) na stlačenie pružiny.
13. Utiahnite skrutku a maticu.
14. Odstráňte rozvodový remeň. Neohýbajte ozubený remeň. Nesmie prísť do kontaktu s olejom, vodou, chladiacou kvapalinou alebo mazivom.
15. Demontujte vysokotlakové palivové čerpadlo a remenicu čerpadla.
16. Demontujte remenice vačkového hriadeľa a kľukového hriadeľa.
17. Odstráňte čerpadlo chladiacej kvapaliny a tesnenie (5 skrutiek).
18. Odstráňte hornú skrutku a maticu osi napínacej kladky.
19. Odstráňte napínací valec, tlačnú tyč a pružinu.
20. Odstráňte držiak motora a valec.
21. Odstráňte držiak palivového čerpadla a dva vodiace kolíky držiaka z bloku motora.
22. Odstráňte kryt hlavy valcov a blok motora.
23. Odskrutkujte skrutku a odstráňte podporný prvok v blízkosti rozdeľovača.
24. Odstráňte kryt hlavy valcov.
25. Jedno po druhom odskrutkujte uzávery ložísk vačkového hriadeľa a vyberte vačkový hriadeľ. Ložiskové veká sú očíslované 1 až 3 (#1 na strane zotrvačníka).
26. Uvoľnite upevňovacie skrutky hlavy valcov v špirálovom vzore, začnite zvonku (opačné poradie skrutkovania).
27. Odstráňte skrutky a podložky.
28. Pomocou páky nakloňte motor dopredu, aby ste odstránili čap.
29. Odstráňte hlavu valca a tesnenie.
30. Odstráňte zotrvačník.
31. Otočte motor.
32. Odstráňte olejovú vaňu.
33. Odstráňte kryt bočného tesnenia pohonu rozvodu a odstráňte papierové tesnenie.

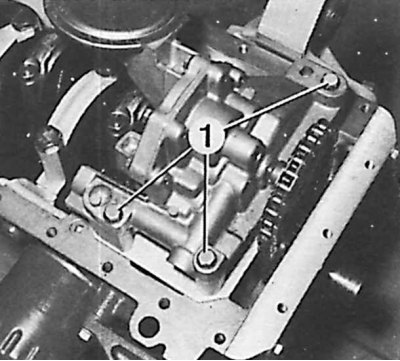

34. Odstráňte tri upevňovacie skrutky olejového čerpadla.
35. Odstráňte reťaz a ozubené koleso s kľúčom pripevneným na konci kľukového hriadeľa.
36. Odstráňte uzávery ojníc, označte ich poradie a spôsob pripevnenia.

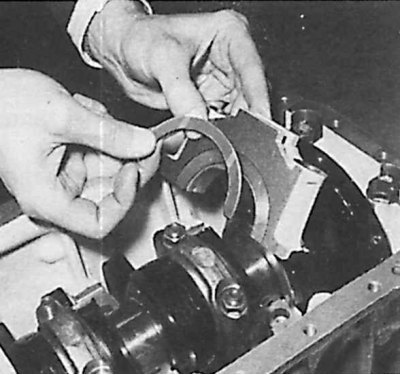

37. Odstráňte kryty a vložky hlavných ložísk, ako aj oporné podložky.
38. Odstráňte kľukový hriadeľ.
39. Odstráňte zostavy ojnice a piestu.
40. Odstráňte drážkované ložiská nainštalované v bloku valcov motora.
41. Odskrutkujte zátky olejového kanála (1) a snímač tlaku oleja. Vyčistite olejové kanáliky. Nainštalujte zástrčky a snímač.
42. V súprave ojnice a piestu odstráňte poistný krúžok kolíka a vyberte kolík.
43. V motoroch XUD 7TE odstráňte trysku prívodu chladiaceho oleja piestu.
44. Dôkladne vyčistite všetky olejové kanáliky.
