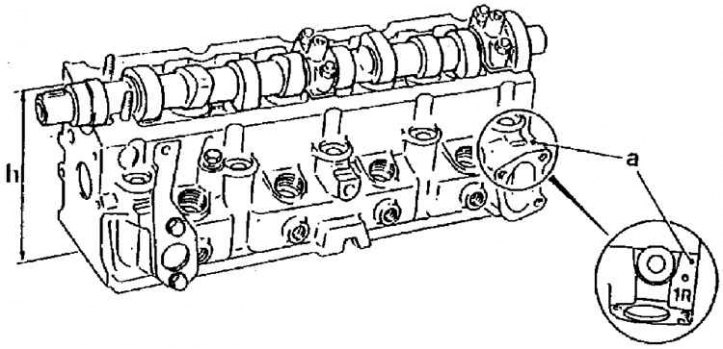

Miesto merania výšky hlavy valca a prebrúsený znak hlavy
h – výška hlavy valcov,
a – umiestnenie prebrúseného znaku hlavy,
R – symbol prebrúsenej hlavy

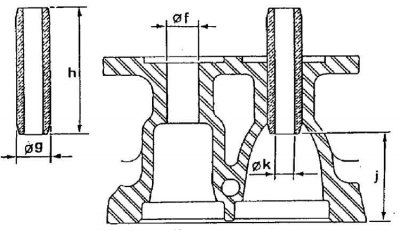

Rozmery vodiaceho puzdra ventilu

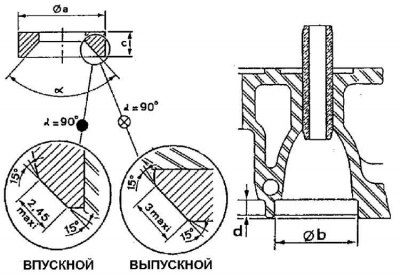

Rozmery sedla ventilu

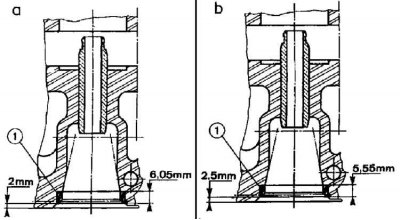

Porovnanie sediel ventilov na skorých a neskorých modeloch
a - starý typ,
b - nový typ,
1 – sedlá ventilov
1. Odstráňte hlavu valca.
2. Postupne povoľujte veká ložísk vačkového hriadeľa.
3. Odstráňte kryty ložísk a označte smer ich pripevnenia.
4. Odstráňte tesniaci krúžok umiestnený na konci vačkového hriadeľa.
5. Odstráňte vačkový hriadeľ.
6. Označte a odstráňte zdviháky ventilov.
7. Pomocou špeciálnej svorky odstráňte ventily spolu s ich pružinami a usporiadajte ich do poriadku.
8. Odstráňte vírivé komory tak, že ich vyrazíte cez otvor dýzy.
9. Vyčistite hlavu valca. Na čistenie povrchu pripojenia použite špeciálny čistiaci prostriedok "Decaploc 88".
10. Skontrolujte rovinnosť povrchu spojenia s blokom valcov motora (maximálna rovinnosť 0,07 mm).
11. V prípade potreby by sa mala hlava valca prebrúsiť. Ak to chcete urobiť, postupujte podľa týchto krokov:
- prebrúste sedlá ventilov, aby ste dosiahli požadovaný zdvih;
- vymeniť vírivé komory za vírivé komory opravných rozmerov a dosiahnuť požadovanú hodnotu ich vyčnievania;
- nainštalujte kompenzačné tesnenia s hrúbkou 0,4 mm pod pružiny ventilov.
12. Skontrolujte stav vodidiel ventilov. V prípade potreby by sa mali vymeniť. Túto operáciu by mal vykonávať kvalifikovaný odborník. Výmena vodiacich puzdier ventilov vyžaduje povinné prebrúsenie alebo výmenu zodpovedajúcich sediel ventilov.
13. Skontrolujte stav sediel ventilov. V prípade potreby by sa mali znovu uzemniť alebo vymeniť. Túto operáciu by mal vykonávať kvalifikovaný odborník.
14. Skontrolujte stav pružín a vačkového hriadeľa.
15. Skontrolujte vyčnievanie vírivých komôr (0–0,03 mm).
16. V prípade potreby by sa mala požadovaná veľkosť dosiahnuť spracovaním povrchov "x" a "y" vírivých komôr (pozri obr. Porovnanie sediel ventilov na skorých a neskorých modeloch).
17. Skontrolujte skosenie hrán ventilov.
18. V prípade potreby je potrebné požadované rozmery dosiahnuť vybrúsením sediel ventilov.
19. Brúsiť ventily.
20. Nainštalujte ventily.
Pozor! Ak bola hlava valcov prebrúsená, potom by sa pod pružiny ventilov mali namontovať kompenzačné tesnenia s hrúbkou 0,4 mm.
21. Namontujte dosky s hrúbkou 2,425 mm na drieky ventilov a skontrolujte, či dosky presahujú pružinové držiaky.
22. Ak dosky nepresahujú pružinové dosky, potom by mali byť horné plochy dosiek zbrúsené.
23. Nainštalujte posúvače.
24. Namažte ložiská vačkového hriadeľa olejom.
25. Namontujte vačkový hriadeľ so značkou "DIST" smerom k pohonu rozvodu.
26. Nasaďte kryty ložísk a postupne ich utiahnite na krútiaci moment 17,5 Nm.
27. Nainštalujte hlavu valca.
