На малюнку 360 представлена схема системи охолодження, яка дає розташування окремих елементів системи охолодження.

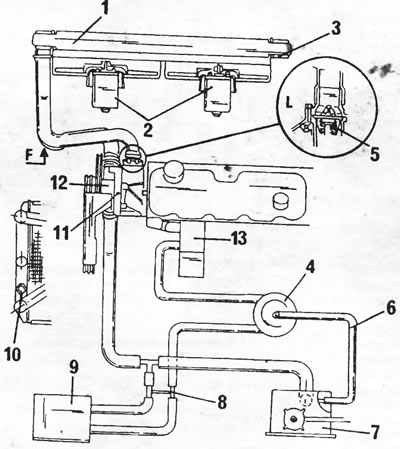

Малюнок 360. Схема системи охолодження. 1. Радіатор; 2. Електричний вентилятор; 3. Крапка видалення повітря; 4. Ресивер; 5. Термостат; 6. Трубопровід розширювального бачка; 7. Розширювальний бачок; 8. З'єднувач; 9. Нагрівач; 10. Температурний вимикач; 11. Клапан випуску повітря; 12. Водяний насос; 13. Олійний радіатор
Проте слід зазначити деякі відмінності.
Водяний насос, що приводиться від ремінного шківа колінчастого валу, подає охолоджувальну рідину по всіх шлангах та каналах. Це означає, що зняття та встановлення водяного насоса не становить труднощів.
(Оригінал розташований за адресою: «www.PEUGEOTBOOK.ru»)
Термостат починає відкриватись при температурі 86°C і повністю відкривається при температурі 98°C.
Радіатор має два електричні вентилятори, які з підвищенням температури включаються послідовно і також послідовно відключаються при зниженні температури.
Система охолодження має два клапани випуску повітря. Один знаходиться на радіаторі, а другий з верхнього боку двигуна.
