Забележка: Изключете отрицателния полюс на акумулатора, преди да премахнете който и да е превключвател, и свържете отново извода след поставянето на превключвателя. Обърнете се към "Изключване на акумулатора".
Ключ за запалване/заключване на кормилната колона
1. Обърнете се към глава 10.
Комбинирани превключватели на кормилната колона
2. Работейки под кормилната колона, отстранете трите закрепващи винта на капака на кормилната колона. Разкопчайте и повдигнете горния капак, след което издърпайте долния капак. Обърнете внимание, че долният капак се захваща върху метална скоба на кормилната колона и капакът трябва да се плъзне от скобата, преди да може да се свали. При някои модели може да се наложи да свалите волана, както е описано в Глава 10 за да може капаците на кормилната колона да бъдат премахнати.
3. Отстранете двата закрепващи винта (вижте илюстрацията) и извадете съответния превключвател от корпуса на кормилната колона. Където е приложимо, отбележете местоположението на изолационната пяна около тялото на превключвателя.

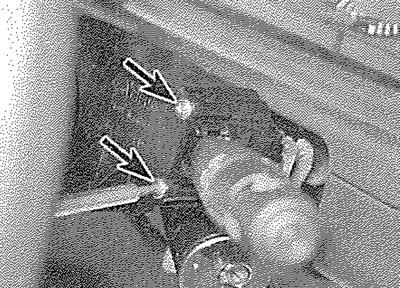

4.3. Отстранете закрепващите винтове (посочени със стрелка)...
4. Изключете щепсела на кабелите от задната страна на превключвателя (вижте илюстрацията).

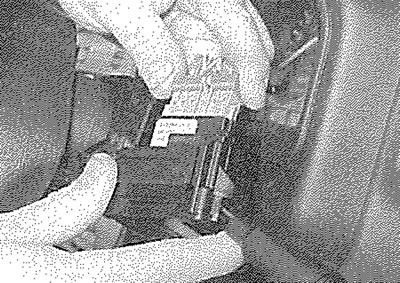

4.4. ... след това извадете комбинирания превключвател и изключете щепсела на кабелите
5. Повторното монтиране е обратно на отстраняването, като се гарантира, че, където е приложимо, изолационната пяна е разположена около превключвателя, както е отбелязано преди отстраняването.
Бутони, монтирани на лицевата страна
6. Внимателно издърпайте копчето за управление на двигателя на вентилатора. Ако е необходимо, използвайте чифт клещи с тънък картон, увит около челюстите, за да защитите превключвателя.
7. По същия начин отстранете лостовете за управление на отоплението/вентилацията.
8. Развийте закрепващия винт на контролния панел на нагревателя.
9. Извадете контролния панел на нагревателя и издърпайте държача на крушката на осветлението от задната част на панела
10. Където е приложимо, отстранете радио/касетофона, както е описано в Раздел 20. Ако няма монтирано радио, откачете заглушителната плоча от панела.
11. Натиснете задържащите уши в горната и долната част на корпуса на радиото/касетофона, след което издърпайте корпуса от предната част (вижте илюстрациите).

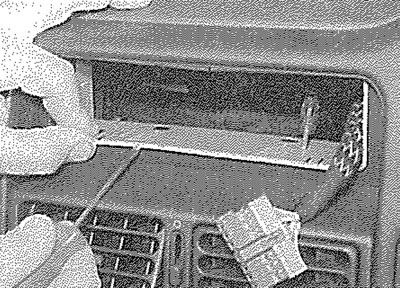

4.11а. Натиснете задържащите уши...

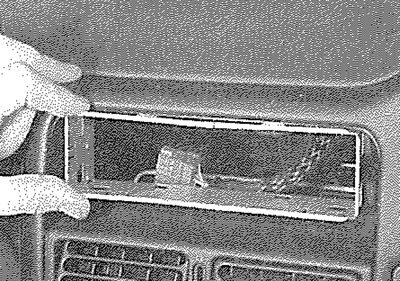

4.11б.... след това извадете корпуса на радио/касетофона
12. Където е приложимо, извадете запушалката на превключвателя (вижте илюстрацията).

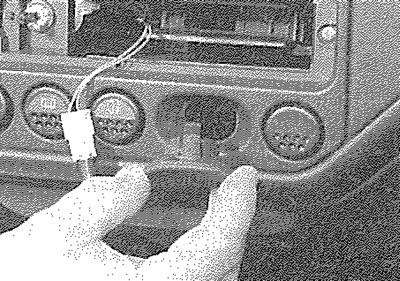

4.12. Премахване на запушалката на превключвателя
13. Отстранете двата закрепващи винта на облицовъчния панел на вентилационната дюза/превключвател от отвора на контролния панел на нагревателя (вижте илюстрацията).

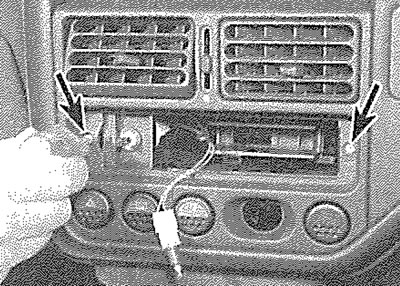

4.13. Отстранете закрепващите винтове на облицовъчния панел на вентилационната дюза/превключвател (стрелка)
14. Работейки през отвора на корпуса на радиото/касетофона, развийте двете закрепващи гайки на вентилационния накрайник/превключвателя. Издърпайте панела и изключете кабелния щепсел от превключвателя на двигателя на вентилатора на нагревателя (вижте илюстрацията).
4.14. Изваждане на облицовъчния панел на вентилационната дюза/превключвател. Шпилки за закрепващи гайки, показани със стрелка
15. Внимателно извадете съответния превключвател през предната част на панела и изключете щепсела на кабелите (вижте илюстрациите).

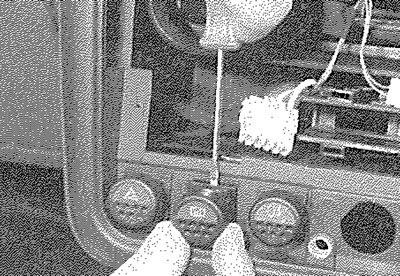

4.15а. Наградете съответния превключвател...

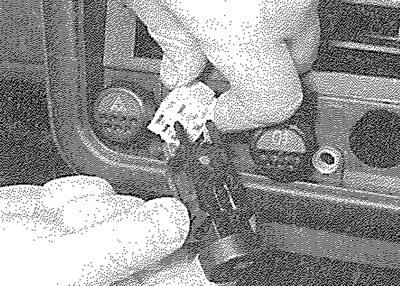

4.15б.... и изключете щепсела
16. Повторното монтиране е обратно премахване
Превключвател на двигателя на вентилатора на нагревателя
17. Отстранете облицовъчния панел на вентилационната дюза/превключвател, както е описано в параграфи 6 до 14 включително.
18. Превключвателят може да бъде изваден от задната страна на панела, след натискане на задържащите уши (вижте илюстрациите).

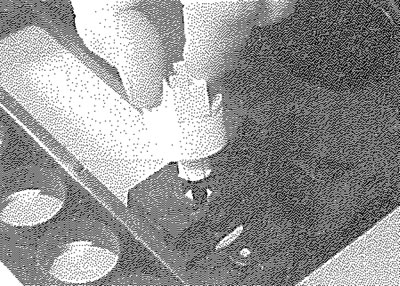

4.18а. Натиснете задържащите уши...
4.18б.... и отстранете превключвателя на двигателя на вентилатора на нагревателя от панела на вентилационната дюза/превключвателя
19. Повторното монтиране е обратно премахване.
Регулиране на фаровете и превключватели за регулиране на светлините на приборите
20. С помощта на подходяща плоска отвертка внимателно извадете съответния превключвател от лицевата страна, като внимавате много да не маркирате панела или лицевата страна. Наклонете превключвателя напред, за да го извадите и изключете съединителя на окабеляването.
21. Повторното монтиране е обратно отстраняване.
Превключватели за осветление
22. Отворете вратата, след това издърпайте гумената маншета от превключвателя (вижте илюстрацията).

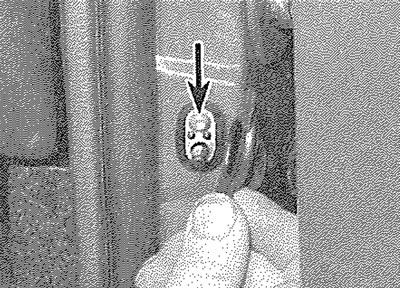

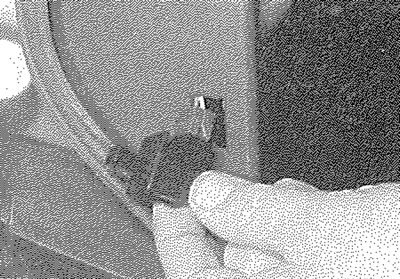

4.22. Издърпайте гумената маншета от превключвателя на плафона, за да видите закрепващия винт (стрелка)
23. Отстранете закрепващия винт, след което издърпайте превключвателя от колоната на вратата. Изключете кабелния конектор, когато стане достъпен.
24. Повторното монтиране е обратното на отстраняването, но се уверете, че гумената маншета е поставена правилно на превключвателя.
Превключватели за осветление на жабката и багажното отделение
25. Отворете жабката или вратата на багажника, както е приложимо, след това внимателно извадете превключвателя от мястото му и изключете съединителя на кабелите (вижте илюстрацията).
4.25. Премахване на ключа за осветлението на багажното отделение
26. Повторното монтиране е обратно отстраняване.
Превключватели, монтирани на централната конзола
27. С помощта на подходяща плоска отвертка внимателно извадете панела с превключватели от централната конзола (вижте илюстрацията).

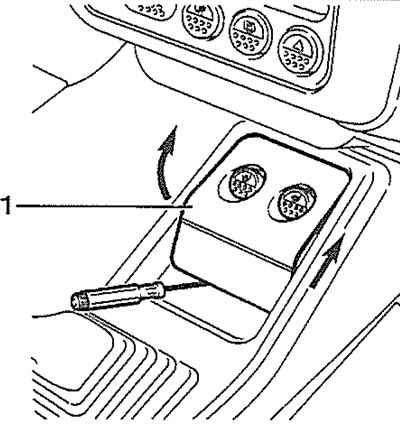

4.27. Повдигане на панела с превключватели (1) от централната конзола
28. Изключете съединителите на кабелите на превключвателя.
29. Освободете закрепващите скоби и издърпайте превключвателя от панела (вижте илюстрацията).

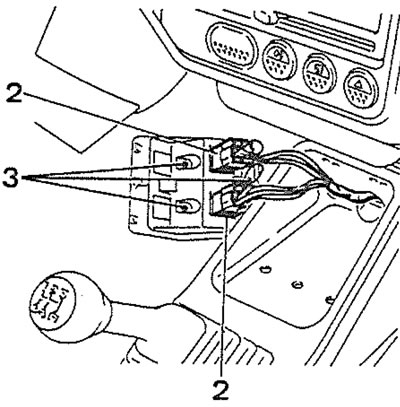

4.29. Монтирани на централната конзола превключватели (2) и закрепващи скоби (3)
30. Повторното монтиране е обратно отстраняване.
Ключове за електрически стъкла
31. Превключвателите за електрически прозорци се намират в джобовете на вратите при ранните модели или в централната конзола при по-късните модели.
32. Внимателно повдигнете панела на превключвателя от неговото местоположение. Ако е необходимо, отстранете закрепващите винтове и първо издърпайте джоба на вратата, за да подобрите достъпа.
33. Внимателно извадете съответния превключвател от панела на превключвателя и изключете щепсела на кабелите. Обърнете внимание, че при някои модели конекторът за окабеляване на превключвателя може да се намира вътре във вратата, в който случай ще е необходимо да премахнете вътрешния облицовъчен панел и пластмасовия уплътнителен лист за достъп, както е описано в Глава 11.
34. Повторното монтиране е обратно отстраняване. Където е приложимо, поставете отново вътрешния облицовъчен панел на вратата по отношение на Глава 11 и използвайте нов запечатващ лист.
Електрически ключ за регулиране на огледалата
35. Внимателно повдигнете превключвателя от облицовъчния панел на дръжката на вътрешната врата и изключете щепсела. Ако е необходимо, първо издърпайте декоративния панел на дръжката на вътрешната врата от вратата, за да подобрите достъпа. Обърнете внимание, че при някои модели конекторът за окабеляване на превключвателя може да се намира вътре във вратата, в който случай ще е необходимо да премахнете вътрешния облицовъчен панел и пластмасовия уплътнителен лист за достъп, както е описано в Глава 11.
36. Повторното монтиране е обратно отстраняване. Където е приложимо, поставете отново вътрешния облицовъчен панел на вратата по отношение на Глава 11 и използвайте нов запечатващ лист.
