Внимание! Сглобяването е описано само за двигатели с цилиндров блок от алуминиева сплав.

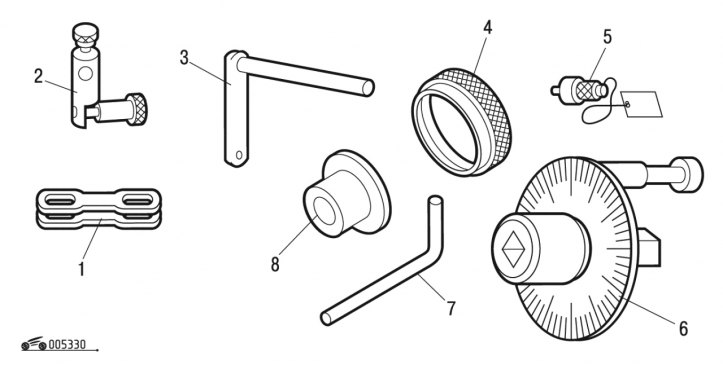

Фиг. 3.30. Специални инструменти и устройства за сглобяване на двигателя: 1 - Затягащи плочи за задържане на цилиндрови втулки (използва се при разглобяване на двигатели с алуминиеви цилиндрови блокове); 2 - опора за индикатор на показалеца; 3 - опорен прът за индикатор на показалеца; 4 - дорник за монтиране на задното маслено уплътнение на коляновия вал; 5 - запушалка на маховика; 6 - Динамометричен ключ с кръгла скала; 7 - устройство за фиксиране на маховика на двигателя; 8 - монтажен дорник
За да се осигури лесно разглобяване на двигателя, е осигурен набор от специални инструменти и устройства (фиг. 3.30).
Парт номера на специални инструменти и приспособления за демонтаж на двигател съгласно каталога на резервните части:
- опора за индикатор на показалеца — 0118-FZ;
- опорен прът на индикатора — 0117-AH;
- затягащи плочи за задържане на цилиндрови втулки (използва се при разглобяване на двигатели с алуминиеви цилиндрови блокове) — 0132-A1Z;
- монтажен дорник - 0132-AC;
- ограничител на маховика — 0132-P;
- монтажен дорник - 0132-AD;
- инструмент за фиксиране на маховика на двигателя - 0132-QZ;
- динамометричен ключ с кръгла скала - FACOM D360.
