Сензор за атмосферно налягане
Сензорът за атмосферно налягане позволява на блока за управление на двигателя да определи плътността на въздуха, влизащ в системата за впръскване на гориво.
Сензорът за атмосферно налягане е вграден в ECU на двигателя, така че не може да бъде заменен отделно.

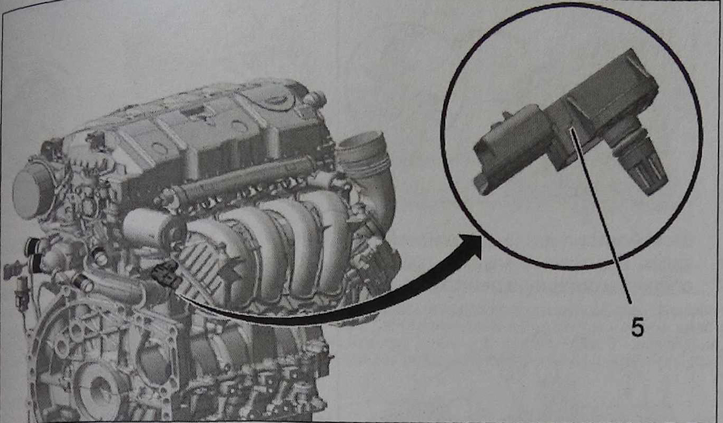

Сензор за налягане и температура на всмукателния колектор
Сензорът за налягане и температура във всмукателния колектор информира блока за управление на двигателя за температурата на въздуха, подаван към цилиндрите.
Източникът се намира на уебсайта Peugeotbook.ru
Ако бъде открита повреда в системата за синхронизация на клапаните, ECU на двигателя използва информацията от сензора, за да извърши следните операции:
- определяне на ролята на ECU системата за впръскване на гориво в зависимост от получената информация;
- определяне на количеството гориво за впръскване.
Сензорът за налягане и температура на всмукателния колектор е пиезорезистор и се захранва от 5 V.

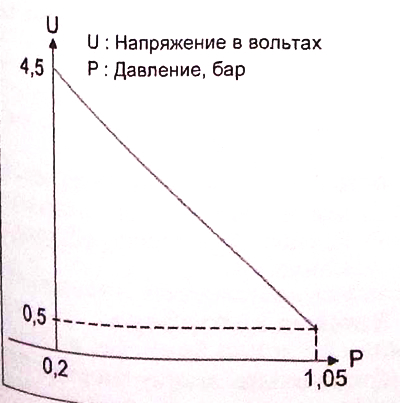

Сигналът за напрежение, изпратен от сензора, е пропорционален на измереното налягане.
Температурният сензор е резистор със съпротивление с отрицателен температурен коефициент (CTN).
Електрически характеристики:
- съпротивление при 0°C - 5887 Ohm;
- съпротивление при 20°C - 2510 Ohm;
- съпротивление при 40°C - 2000 Ohm.
Предназначение на контактите на съединителя:
- пин 1: Сигнал на сензора за налягане на входящия въздух;
- щифт 2: 5V захранване;
- контакт 3: Сигнал за температурата на подавания въздух;
- контакт 4: "земя".
