- свалете гредата на задното окачване от колата;
- развийте гайката и отстранете болта, закрепващ опорната скоба към задната греда на окачването;

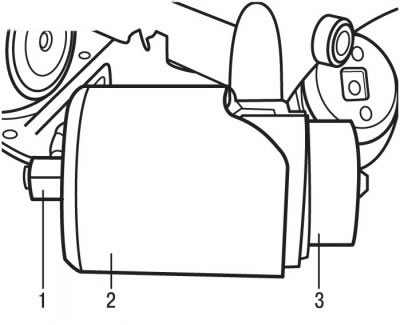

Фигура 6.34. Положение на устройствата върху опорната скоба на задната окачваща греда за избутване на пантата: 1 - болт на кормилната щанга 0543-C; 2 - пресовъчен конус 0543-E; 3 - направляващ елемент/опора 0543-B
- монтирайте направляващия елемент/опора 0543-B 3 върху опорната скоба на задната окачваща греда (фигура 6.34), болт за напречна щанга 0543-C 1 и конус 0543-E 2 за пресоване;
- чрез завинтване на болта на пръта 0543-C 1, избутайте пантата от опорната скоба на задната окачваща греда;
- отстранете направляващия елемент/опора 0543-B 3 (вижте Фигура 6.34), болтът на кормилната щанга 0543-C 1 и конусът 0543-E 2 от опорната скоба на задната греда на окачването.
За да монтирате предната панта на задната окачваща греда:

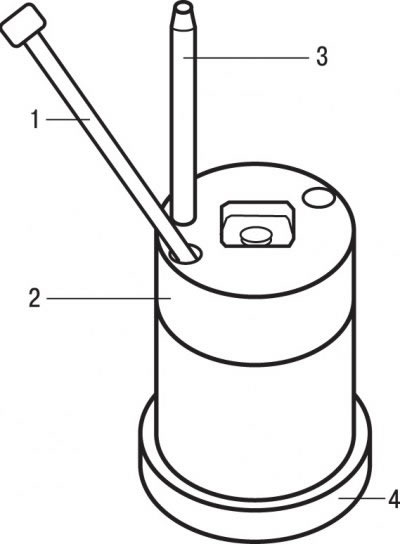

Фигура 6.35. Положение на фиксиращите елементи върху пантата на опорната скоба на задната окачваща греда за натискане: 1 - направляващ елемент/опора 0543-B; 2 - болта 0543-G; 3 - водещ прът 0543-F; 4 - опорна плоча на пантата 0543-A
- монтирайте опорната плоча на пантата 0543-A 4, водещия елемент/опора 0543-B 1, водещия прът 0543-F 3 и 2 болта 0543-G 2 (фигура 6.35) на нова панта;
- затегнете болтовете 0543-G 2 със средна сила;

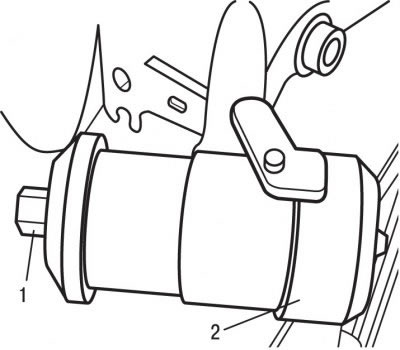

Фигура 6.36. Монтиране на пантата с фитинги върху носещата скоба и закрепването ѝ с болта на стягащата шпилка 0543-C (1) и водещата плоча 0543-D (2)
Можете да намерите оригинала на ресурса PEUGEOTBOOK
- монтирайте пантата с фитингите върху носещата скоба и я закрепете с водещата плоча 0543-D 2 и болта на пръта 0543-C 1 (фигура 6.36);
- вложка на водещ прът 0543-F 3 (вижте Фигура 6.35) в отвора, маркиран с R за десния лост, или в отвора, маркиран с L за левия лост;
- натиснете пантата в носещата скоба, за което затегнете болта на свързващата щанга 0543-C 1 (вижте Фигура 6.36) докрай;
- отстранете всички инструменти, използвани за натискане на пантата;
- монтирайте опорната скоба върху гредата и я закрепете с болт и нова гайка, без да ги затягате напълно;
- монтирайте гредата на задното окачване на автомобила;
- настройте окачването на автомобила в средно положение;
- затегнете болтовете и гайките, закрепващи опорните скоби към задната греда на окачването, до въртящ момент от 75 N·m.
