- повдигнете и обезопасете превозното средство, като оставите задните колела от земята;
Внимание! Не повдигайте автомобила, като използвате центъра на задната греда на окачването като опора.
- свалете задните колела;
- отстранете двата пластмасови защитни капака от под колата;

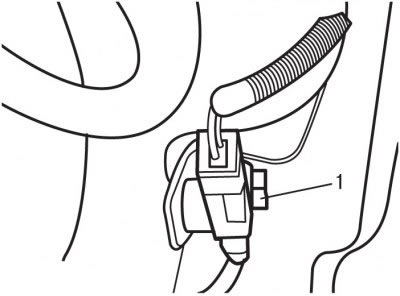

Фигура 6.27. Местоположение на електрическия конектор (1) на ABS сензора
- разкачете електрическия конектор на ABS сензора 1 (фигура 6.27);
- за да намалите загубата на спирачна течност, свалете капачката от разширителния резервоар на спирачната система, покрийте гърлото на резервоара с полиетилен и завийте капачката обратно. Това е необходимо, за да се гарантира, че капакът плътно затваря разширителния резервоар.
- затегнете задните спирачни маркучи;

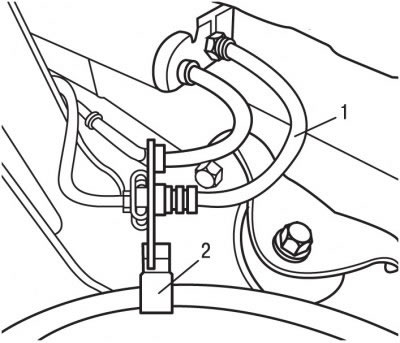

Фигура 6.28. Местоположение на задните спирачни маркучи (1) и монтажната скоба на жилото на ръчната спирачка (2)
- развийте спирачните маркучи 1 (фигура 6.28), свързващи спирачни маркучи на задната греда и каросерията;
- затворете краищата на спирачните маркучи с подходящи тапи;
- освободете жилото на ръчната спирачка от скоба 2;

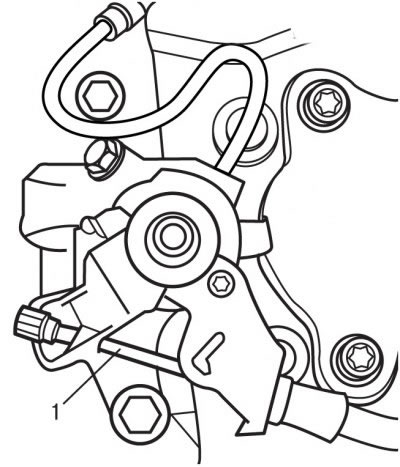

Фигура 6.29. Закрепване на жилото на ръчната спирачка (1) към скобата на задния спирачен апарат
- изключете кабела 1 (фигура 6.29) ръчната спирачка от скобите на задните спирачни апарати;
- свалете пружините на задното окачване;
- поставете крик с напречна греда 0007 под задната греда на окачването, за да я поддържате, и я повдигнете така, че теглото на гредата да се поддържа от крика;

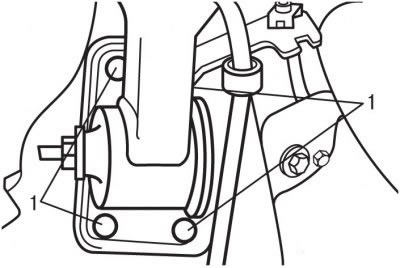

Фигура 6.30. Местоположение на болтовете (1) за закрепване на опорните скоби на задната греда на окачването
- развийте четири болта 1 (фигура 6.30) закрепвания на опорните скоби на задната окачваща греда;
- внимателно спуснете гредата на задното окачване и я извадете изпод автомобила.
За да монтирате гредата на задното окачване:

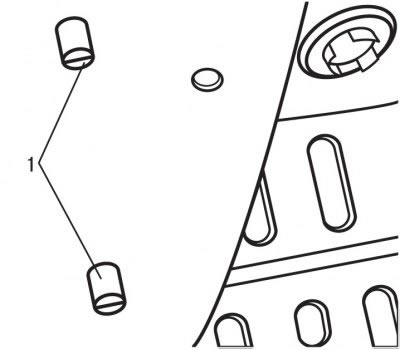

Фигура 6.31. Местоположение на центриращите болтове 0542 (1) върху каросерията преди монтаж на задната греда на окачването
- монтирайте центриращите болтове 0542 1 (фигура 6.31) от всяка страна на тялото;
- повдигнете и позиционирайте задната окачваща греда така, че опорните скоби да бъдат насочвани на мястото си с помощта на центриращите болтове;
- развийте центриращите болтове 0542 1 (вижте Фигура 6.31) през технологични отвори в опорните скоби;
- завинтете болтовете 1 (вижте Фигура 6.30) закрепванията на опорните скоби на задната окачваща греда и ги затегнете с въртящ момент от 62 N·m;
- монтирайте пружините на задното окачване на мястото им;
- свържете спирачните маркучи;
- свържете електрическите конектори на ABS сензорите и закрепете кабела на ръчната спирачка със скоба;
- обезвъздушете спирачната система;
- монтирайте два пластмасови защитни капака под колата;
- настройте окачването на автомобила в средно положение;
- затегнете болтовете и гайките на долния монтаж на амортисьора до 57 N·m;
- монтирайте колелата и ги закрепете с болтове, като ги затегнете с въртящ момент от 90 Nm.
