Вакуумен усилвател

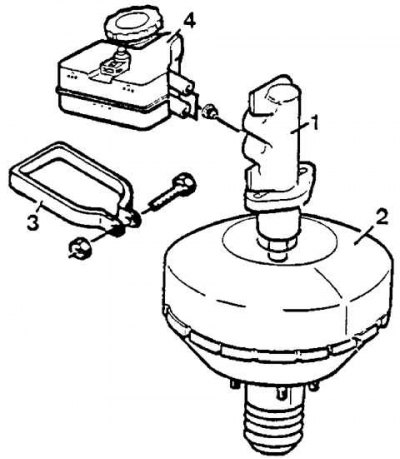

1 – главен спирачен цилиндър, 2 – вакуумен усилвател, 3 – монтажна скоба на резервоара, 4 – резервоар за спирачна течност
Преглед
1. Натиснете педала на спирачката няколко пъти при изключен двигател, за да създадете същото налягане в кухините на вакуумния усилвател, близко до атмосферното.
2. В същото време чрез силата, приложена към педала, определете дали тялото на клапана е заседнало.
3. Спрете педала на спирачката по средата на хода му и стартирайте двигателя.
4. Ако вакуумният усилвател работи правилно, педалът на спирачката трябва да се движи напред след стартиране на двигателя.
5. Ако педалът не се движи напред, проверете закрепването на накрайника на маркуча, състоянието на закрепването на фланеца на накрайника в усилвателя, състоянието на маркуча и фитинга.
Премахване
1. Отстранете отрицателния полюс от акумулатора.
2. Отстранете задвижването на чистачките на предното стъкло.
3. Изключете електрическия конектор от сензора за ниво на спирачната течност.

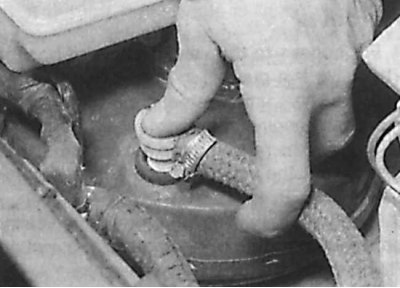

4. Отстранете вакуумния еднопосочен клапан от вакуумния усилвател.
5. Развийте двете гайки, закрепващи главния спирачен цилиндър към усилвателя на спирачките и извадете главния спирачен цилиндър от усилвателя на спирачките, без да разединявате спирачните тръби от него.
6. В долната предна част на отделението за пътници от страната на водача, развийте подовата настилка от под панела, за да улесните достъпа до педала.
7. Ако е необходимо, освободете монтажната скоба и разкачете кабела на съединителя от педала.
8. Изключете конектора от превключвателя на спирачната светлина.
9. Отстранете елементите на окачването на гумен педал.

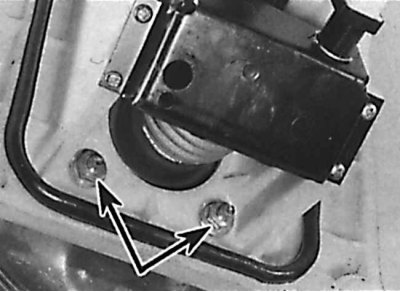

10. Развийте гайките, закрепващи вакуумния усилвател към преградата на двигателното отделение.

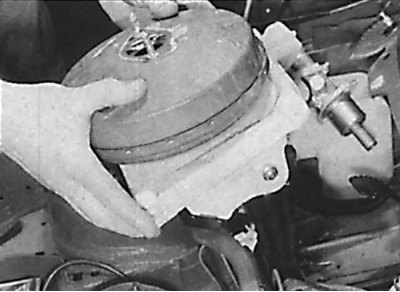

11. Извадете вакуумния усилвател заедно с педалите в двигателното отделение.

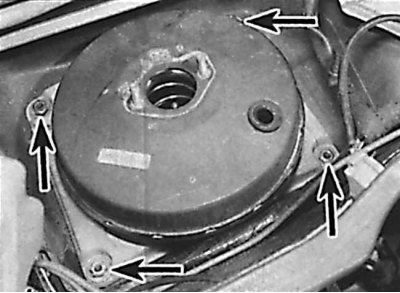

12. Развийте четирите гайки, закрепващи вакуумния усилвател към педалите.
13. Отстранете вакуумния усилвател с уплътнението.
Монтиране
1. Монтажът се извършва в ред, обратен на премахването, като се вземат предвид следните точки.
2. Използвайте ново уплътнение, когато монтирате вакуумния усилвател.
3. Монтирайте чистачката на предното стъкло.
4. Проверете настройката на превключвателя на спирачната светлина.
