Блок электроннага кіравання (Peugeot Partner I)

Заўвага. Калі павінен быць усталяваны новы блок электроннага кіравання (БЭУ), гэтую працу трэба даручыць дылеру Peugeot/Citroen. Пасля ўстаноўкі новага БЭУ неабходна выканаць працэдуру яго ініцыялізацыі, якая патрабуе выкарыстання спецыяльнага дыягнастычнага абсталявання.

Мадэлі выпуску да верасня 2002 г.

25. БЭУ размешчаны ў пластмасавым корабе, які з'яўляецца часткай задняй секцыі паліцы акумулятара. На некаторых рухавіках доступ да гайкам/нітам мацавання БЭУ абцяжараны, і спачатку рэкамендуецца зняць паліцу акумулятара, як апісана ў чале 5А, а затым на варштаце зняць БЭУ з паліцы.

26. Адлучыце провад масы ад акумулятара (гл. "Адлучэнне акумулятара").

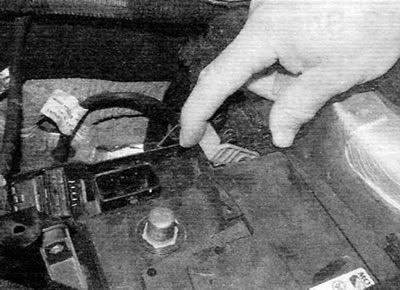

27. Калі дастасавальна, зніміце вечка з БЭУ, а затым падніміце блакавальныя зашчапкі і разлучыце электрычныя раздымы БЭУ (малюнак 13.27).



28. Адкруціце гайкі або вывярніце ніты і зніміце апорную пласціну БЭУ з паліцы акумулятара.

29. Адкруціце гайкі або вывярніце ніты і аддзеліце БЭУ ад апорнай пласціны.

30. Устаноўка выконваецца ў паслядоўнасці, зваротнай зняццю. Надзейна сутыкуйце электрычныя раздымы.

Мадэлі выпуску пасля верасня 2002 г.

31. БЭУ размешчаны ў левым заднім куце маторнага аддзялення, над верхняй апорай стойкі падвескі.

32. Адлучыце провад масы ад акумулятара (гл. "Адлучэнне акумулятара").

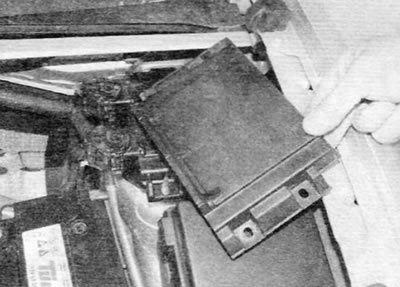

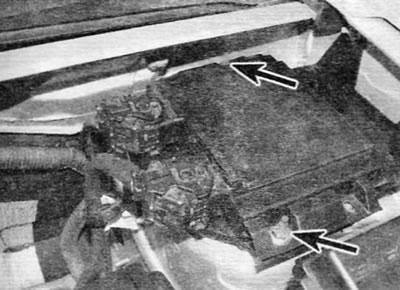

33. Адкруціце гайкі і зніміце вечка БЭУ, калі дастасавальна (малюнак 13.33, а, б).

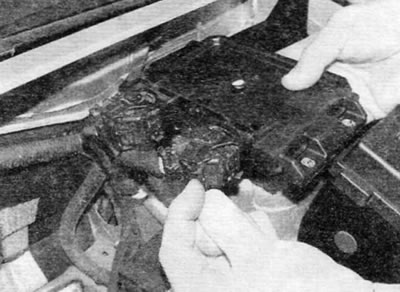

34. Падніміце БЭУ і зніміце яго з апорнага кранштэйна, а затым падніміце блакавальныя зашчапкі і разлучыце электрычныя раздымы (малюнак 13.34).

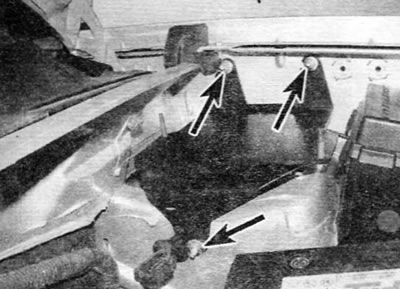

35. Пры неабходнасці пасля адшрубоўвання трох гаек мацавання можна зняць апорны кранштэйн (малюнак 13.35).

Арыгінал апублікаваны на партале: PeugeotBook.ru



36. Устаноўка выконваецца ў паслядоўнасці, зваротнай зняццю. Надзейна сутыкуйце электрычныя раздымы.
