- vypnite zapaľovanie;
- odstráňte dekoratívny kryt batérie;
- odpojte drôt «omši» z akumulátora;
- odstráňte blatník ľavého predného podbehu kolesa;

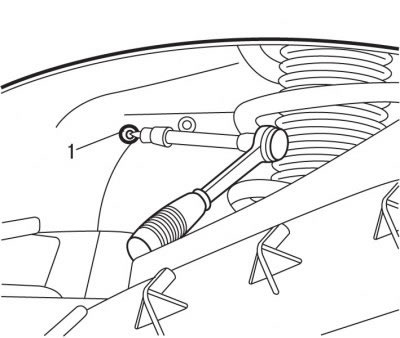

Ryža. 5.20. Odstránenie skrutky (1) držiaky na batérie
- spod oblúka ľavého predného kolesa odskrutkujte skrutku 1 (pozri obr. 5.20) upevnenie podpery akumulátorovej batérie;
- vyberte batériu z auta;
- odstráňte podperu batérie;
- uvoľnite káblový zväzok zo svoriek a odložte ho nabok;
- odskrutkujte tri skrutky a odstráňte podpery káblového zväzku;
- odskrutkujte maticu a odstráňte kladný vodič zo svorky trakčného relé štartéra a vezmite ho nabok;
- odpojte elektrickú zásuvku od zástrčky trakčného relé štartéra;

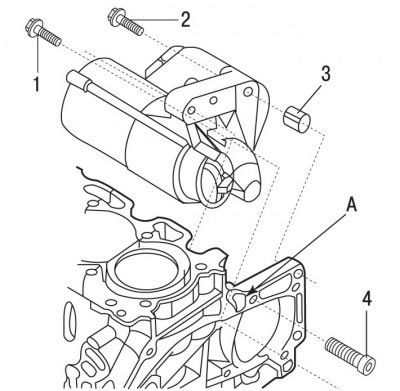

Ryža. 9.4. Držiak štartéra: 1, 2, 4 - upevňovacie skrutky štartéra; 3 - centrovacie puzdro; A - miesto inštalácie dlhej skrutky 4
- odskrutkujte skrutky 1, 2 a 4 (ryža. 9.4) držiaky štartéra a odstráňte štartér zospodu vozidla. Označte miesto A dlhšej skrutky 4 držiaka štartéra.
Ak chcete nainštalovať štartér:
- uistite sa, že centrovacie puzdro 3 je nainštalované na štartéri;
- nainštalujte štartér a zaistite ho dlhšou skrutkou 4, utiahnite krútiacim momentom 20 Nm;
- zaskrutkujte skrutky 1 a 2 držiaka štartéra a dotiahnite ich krútiacim momentom 20 Nm;
- pripojte elektrickú zásuvku k zástrčke trakčného relé štartéra;
- utiahnite upevňovaciu maticu drôtu ku kladnej svorke trakčného relé štartéra na krútiaci moment 20 Nm;
- nainštalujte podpery káblového zväzku a zaistite ich tromi skrutkami;
- znovu nainštalujte batériu;
- pripojiť drôt «omši» k batérii;
- spustiť všetky elektronické systémy.
