Автомобили с АКПП BVA AL4
Снятие
1. Отсоедините клеммы проводов от полюсов аккумулятора.
2. Отсоедините штекер блока управления двигателем.
3. Снимите воздушный фильтр, отсоединив подающий воздуховод от впускного коллектора.
4. Снимите аккумулятор и его лоток.
5. Снимите переднее левое колесо.

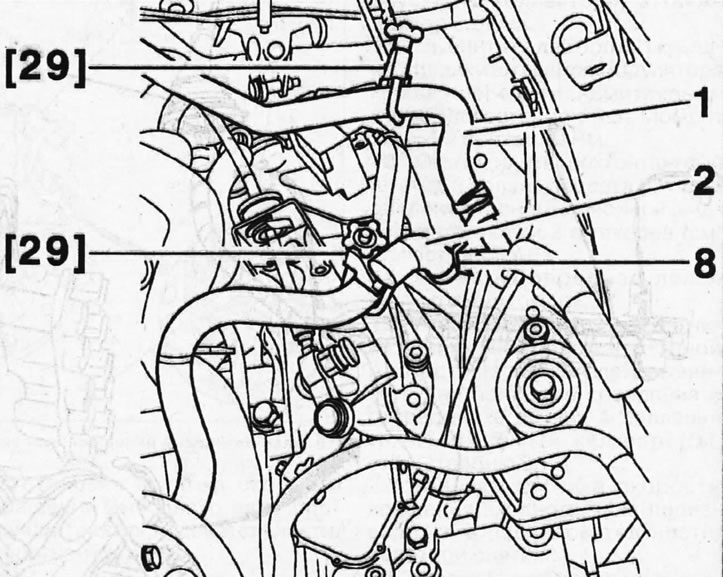

6. Пережмите шланги 1 и 2 охлаждения специальными хомутами 29 (см. иллюстрацию).
7.6. Пережмите шланги 1 и 2 охлаждения специальными хомутами 29

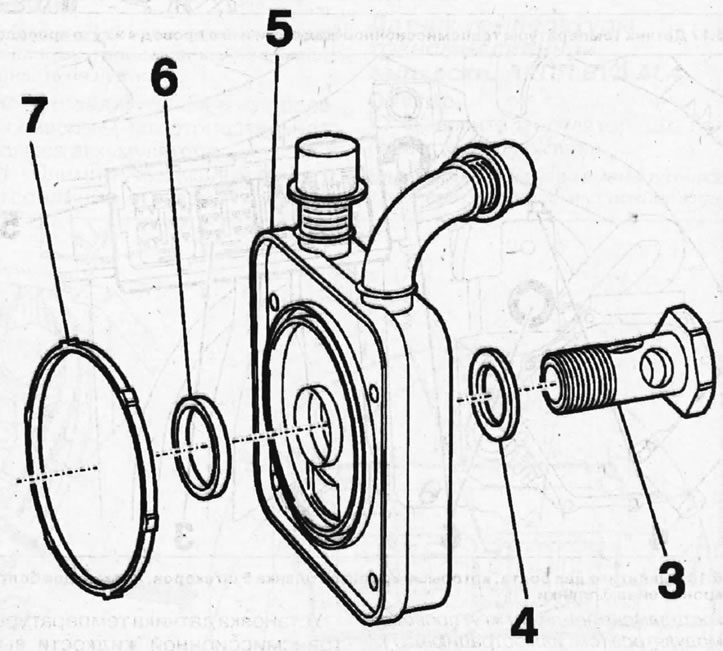

7. Вывинтите болт 3 и извлеките уплотнительное кольцо 4 (см. иллюстрацию). Момент затяжки болта 3 составляет 50 Нм.
7.7 Вывинтите болт 3 и извлеките уплотнительное кольцо 4
8. Ослабьте хомуты 8 крепления шлангов 1 и 2 охлаждения, отсоедините шланги и снимите радиатор 5 охлаждения трансмиссионного масла (см. иллюстрации 7.6 и 7.7).
9. Замените уплотнительные кольца 7 и 6 на новые (см. иллюстрацию 7.7).
Установка радиатора охлаждения трансмиссионного масла производится в последовательности, обратной снятию.
Автомобили с АКПП 4НР20
Снятие
10. Снимите воздушный фильтр и отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
11. Отсоедините многоконтактный штекер, находящийся над радиатором охлаждения трансмиссионной жидкости, и снимите держатель штекера.
12. Пережмите подающий и отводящий шланги охлаждающей жидкости на радиаторе охлаждения трансмиссионной жидкости, ослабьте хомуты их крепления и снимите их с патрубков радиатора.

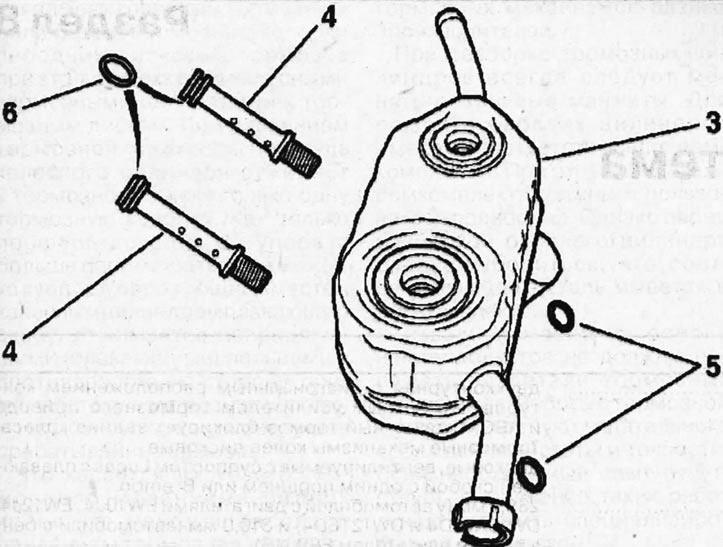

13. Вывинтите болты 4 крепления радиатора 3 вместе с уплотнительными кольцами 5 и 6 и снимите радиатор охлаждения трансмиссионного масла (см. иллюстрацию), уплотнительные кольца после демонтажа радиатора подлежат замене на новые.
7.13. Вывинтите болты 4 крепления радиатора 3 вместе с уплотнительными кольцами 5 и 6 и снимите радиатор охлаждения трансмиссионного масла
Внимание! Если трансмиссионное масло изменило цвет, загрязнено или в нем имеются металлические частички, то радиатор охлаждения масла, а также гидротрансформатор подлежат замене на новые.
Установка радиатора охлаждения трансмиссионного масла производится в последовательности, обратной снятию.
14. Замените уплотнительные кольца на новые и установите их на монтажные места перед ввинчиванием болтов крепления радиатора. При установке сторона «а» радиатора должна быть обращена к передку автомобиля (см. стрелку на иллюстрации).
7.14. Радиатор охлаждения трансмиссионного масла должен быть обращен стороной «а» к переду автомобиля
15. Затяните болты крепления радиатора с усилием 45 Нм.
После установки радиатора залейте охлаждающую жидкость, если она сливалась, и удалите воздух из системы охлаждения.
