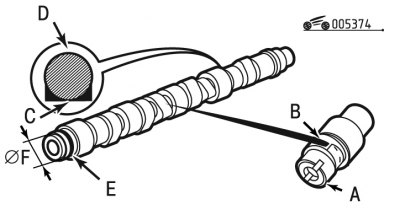

Фиг. 3.74. Маркировки на разпределителния вал
- първата е маркировката на края на вал A (фиг. 3.74) от страната на маховика;
- вторият е цветни етикети B, C, D.
Цветна маркировка B е разположена на ексцентрика, от страната на маховика.
Цветните маркировки C, D са разположени между гърловината и гърбицата на входящия клапан.
Таблица 3.12. Маркировки на разпределителния вал
Тип двигател | Цвят на етикет B | Цвят на етикета C | Цвят на етикета D | Етикет A |
TU | - | Жълт | - | E |
TU | - | - | Жълт | 4 |
TU1-TU3 | - | Зелено | - | 1 |
TU1M | - | Синьо | - | M |
TU 1M+до 2616141 TU3JP до 2333357 | Оранжев | - | - | Y |
TU1JP | Бяло | - | - | 7 |
TU2.4 | - | Бяло | - | 2 |
TU2J2 | - | - | Черно | J |
TU3A | - | Оранжев | - | A |
TU3S | - | Черно | - | R |
TU3.2 TU3F2 | - | Кафяв | - | в |
TU3M TU3FM | - | Розово | - | 3 |
TU3MC TU3FMC | - | - | Розово | C |
TU3J2 | - | Бежово | - | Z |
TU3JP, започващ от 233358 TU1M+ започващ от 26161142 | - | - | Бежово | H |
TU5JP MP5.1 инжекция | Зелено | - | - | 5 |
TU5JP MP5.2 инжекция до 344273 | Синьо | - | - | 6 |
TU5JP/ L3, започващ от 344274 | - | - | Кафяв | T |
TU5J2 | - | - | Черно | J |
