Монтиране на задвижващия вал (Peugeot 405)

Почистете шлиците на задвижващия вал в главината и скоростната кутия. Нанесете тънък слой грес върху работните ръбове на уплътнителния пръстен, шлиците на задвижващия вал и фланците.

Ляв задвижващ вал

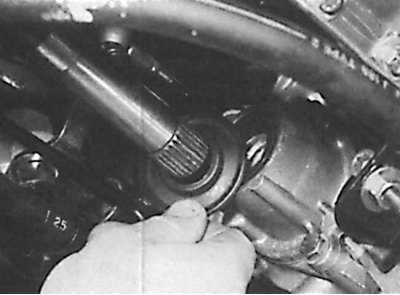

1. Монтирайте задвижващия вал в диференциала, като подравните шлиците на задвижващия вал с жлебовете на зъбните колела на диференциалната ос. Поставете задвижващия вал в скоростната кутия, докато спре.

2. Монтирайте външния край на задвижващия вал в главината.

3. Свържете долната шарнирна връзка към лоста.

4. Поставете нова монтажна гайка на сферичния шарнир и я затегнете до указания въртящ момент. Смажете вътрешността и резбите на монтажната гайка на задвижващия вал с чисто двигателно масло, завийте я върху задвижващия вал и затегнете до определения въртящ момент. Проверете дали главината се върти свободно, след това монтирайте заключващата шайба и я закрепете с R-образен шплинт.

5. Свържете стабилизиращата щанга към долното рамо и затегнете до указания въртящ момент.

6. Монтирайте ABS сензора.

7. Монтирайте колелото, след това спуснете автомобила на земята и накрая затегнете болтовете до определения въртящ момент.

8. Проверете нивото на маслото в скоростната кутия и долейте, ако е необходимо.

Десен задвижващ вал

1. Проверете дали междинният лагер се върти лесно и равномерно и дали няма луфт между външния пръстен и вътрешния пръстен.

2. Нанесете тънък слой грес върху външния пръстен на междинния лагер и вътрешната издатина за капака за прах.





3. Поставете вътрешния край на вала през закачалката за монтаж на междинния лагер и монтирайте капака за прах върху задвижващия вал.

4. Подравнете вътрешните шлици на задвижващия вал с прорезите на предавката на диференциалната ос, междинния лагер с монтажното окачване и поставете задвижващия вал до спиране в скоростната кутия.

5. Монтирайте външния шарнир с постоянна скорост в главината.

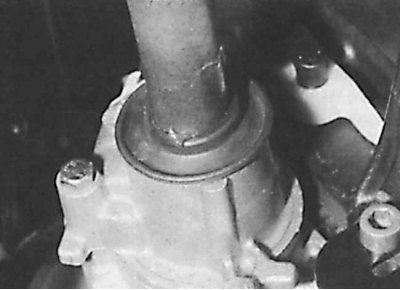

6. Проверете дали междинният лагер е монтиран правилно, след това завъртете болтовете на 90° и ги закрепете в това положение с гайки. Покрийте междинния лагер с капак за прах.

7. Свържете долната шарнирна връзка към лоста.

8. Поставете нова монтажна гайка на сферичния шарнир и я затегнете до указания въртящ момент. Смажете вътрешността и резбите на монтажната гайка на задвижващия вал с чисто двигателно масло, завийте я върху задвижващия вал и затегнете до определения въртящ момент. Проверете дали главината се върти свободно, след това монтирайте заключващата шайба и я закрепете с R-образния пружинен щифт.



9. Свържете стабилизиращата щанга към долното рамо и затегнете до указания въртящ момент.

10. Монтирайте ABS сензора.

11. Монтирайте колелото, след това спуснете автомобила на земята и накрая затегнете болтовете до определения въртящ момент.

12. Проверете нивото на маслото в скоростната кутия и долейте, ако е необходимо.

13. Монтирайте долния корпус (оборудване в някои версии).
