1. Válassza le a lambda szonda csatlakozóit.
2. Csavarja le a fogadó cső karimájának a végső kollektorhoz rögzítő anyákat, és válassza le a csövet, miután eltávolította a bélést. Egyes modelleken az ejtőcső fel van csavarozva.
3. Válassza le a rendszer összes többi részletét a megfelelő ábra alapján.
A teljes kipufogórendszer eltávolítása
4. Válasszon le egy fogadócsövet a végső kollektorról.
5. Oldja ki a teljes rendszert a gumi rögzítőlapokról, és távolítsa el. A művelet végrehajtásához asszisztensre lesz szüksége, akinek meg kell támasztania a csöveket, hogy azok ne eshessenek le, miután kiengedték a párnákból.
6. Vizsgálja meg az OG kioldó rendszer felfüggesztő tartójának részleteit. A kipufogórendszer csöveinek a helyére szerelésekor a felfüggesztés nem feszülhet, mert egy idő után eltörik. A kipufogórendszert lengéscsillapító hatású felfüggesztésre kell felszerelni.
7. Tisztítsa meg a csatlakozó karimákat. Szükség esetén használjon csiszolópapírt.
8. Cserélje ki az összes tömítést újakra.
9. Ellenőrizze az OG rendszer felfüggesztő konzoljának gumipárnáit, és szükség esetén cserélje ki.
10. Kenje meg az illeszkedő felületeket hőálló zsírral.
11. Húzza meg a szorítócsavarokat 15 Nm nyomatékkal (lásd az illusztrációt).

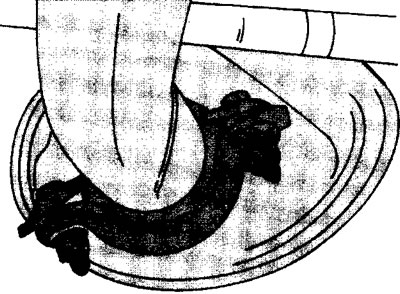

2.11 Húzza meg a szorítócsavarokat. A bilincseket egyenletesen kell meghúzni. A csavarok meghúzása után a bilincsek csatlakoztatott felei közötti távolságnak mindkét oldalon azonosnak kell lennie.
A bilincseket egyenletesen kell meghúzni. A csavarok meghúzása után a bilincsek csatlakoztatott felei közötti távolságnak mindkét oldalon azonosnak kell lennie.
12 Csatlakoztassa az ejtőcsövet a kipufogócsőhöz, és húzza meg a rögzítőanyákat. Az anyák meghúzási nyomatéka 35 Nm.
13 Ügyeljen arra, hogy a kipufogórendszer úgy legyen felszerelve a felfüggesztésre, hogy a rendszer egyetlen alkatrésze se érje el a jármű más alkatrészeit, ugyanakkor a felfüggesztés biztosítja a rendszer kívánt szintű lengéscsillapítását vezetés közben.
