Напомена: Погледајте упозорења о азбестној прашини дата на почетку параграфа 4.
Повлачење
1. Ако нећете да скидате из аутомобила и одвојите за ремонт склоп мотора са мењачем (види релевантни део Поглавље 2), до механизма за отпуштање квачила се може доћи само након уклањања мењача, као што је описано у поглавље 7.
2. Могу се користити различити механизми за отпуштање у зависности од типа мењача. За информације о идентификацији типа мењача, погледајте поглавље 7, а затим наставите како је описано у наставку под одговарајућим поднасловом.
Мењач МА5 и ВЕЗ/5
3. Откачите лежај за отпуштање квачила са виљушке и уклоните га из вођице улазног вратила (пиринач. 5.3).

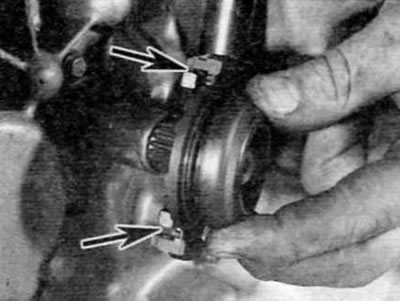

Сл. 5.3. Откачите лежај за отпуштање квачила са виљушке и уклоните га са улазног вратила (Мењач МА5 и ВЕЗ/5)
4. Сада уклоните полугу за отпуштање квачила са врха осовине виљушке за отпуштање. Ово се ради на један од два начина, у зависности од типа мењача и године производње. Одредите како је полуга за отпуштање причвршћена за осовину виљушке за отпуштање и, у зависности од типа, поступите на следећи начин:
- А) Ако је полуга за отпуштање причвршћена за осовину клином, извуците клин помоћу одговарајућег централног бушача и уклоните полугу за отпуштање са врха осовине виљушке за отпуштање (пиринач. 5.4, а, б). Купите нови пин за инсталацију.
- б) Ако је полуга за отпуштање причвршћена за осовину клином са избоченим навојем, зашрафите матицу на крај с навојем. Затегните матицу да извучете клин из полуге, а затим уклоните полугу за отпуштање са врха осовине виљушке за отпуштање. Купите нови пин за инсталацију.

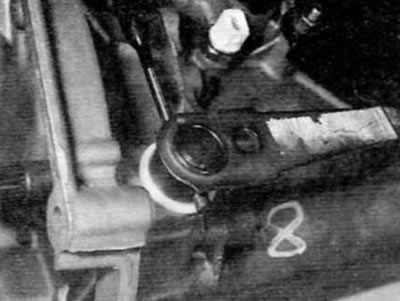

Сл. 5.4, а. Нокаутирајте иглу одговарајућим централним ударцем...

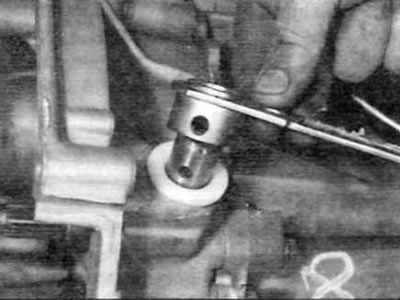

Сл. 5.4б....и уклоните полугу за отпуштање са врха осовине виљушке за отпуштање (Мењач МА5 и ВЕЗ/5)
5. Притисните језичке за закључавање, а затим отпустите горњу чахуру из кућишта и уклоните је са осовине виљушке за отпуштање. Откачите осовину са доње чауре и уклоните је из мењача (пиринач. 5.5, а, б). Доња чаура се тада може уклонити из кућишта мењача.

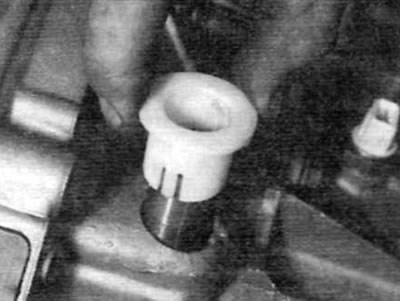

Сл. 5.5, а. Ослободите горњу чахуру из кућишта мењача и уклоните је са вратила...

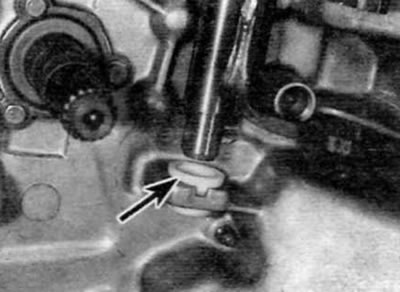

Сл. 5.5б....онда отпустите осовину из доње чауре (означено стрелицом) и извадите га из положаја (Мењач МА5 и ВЕЗ/5)
Мењач БЕ4/5
6. Стисните језичке на копчи и уклоните виљушку за отпуштање са кугличног клина. Уклоните подлошку, ако постоји. Одврните потпорни клин са кућишта мењача (пиринач. 5.6, а-ц).

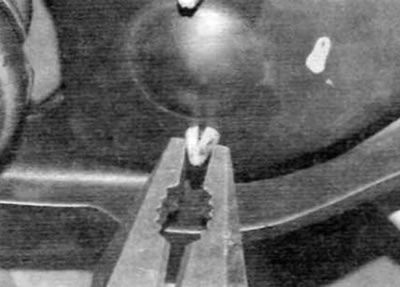

Сл. 5.6, а. Стисните клип и уклоните виљушку за искључивање...

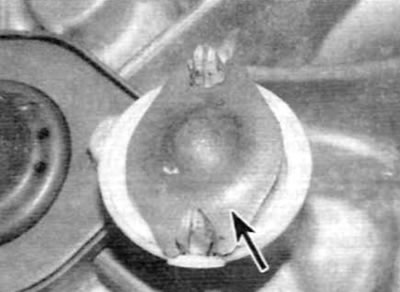

Сл. 5.6б....уклоните подлошку (означено стрелицом)...

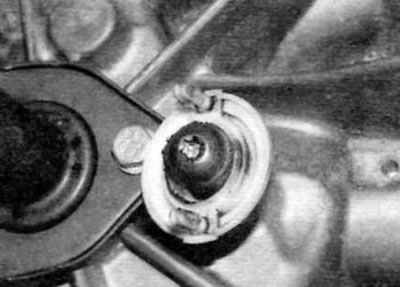

Сл. 5.6, ц....и онда одврните куглицу (мењач БЕ4/5)
7. Померите лежај за отпуштање квачила са вођице улазног вратила и откачите полуге виљушке за отпуштање (пиринач. 5.7).

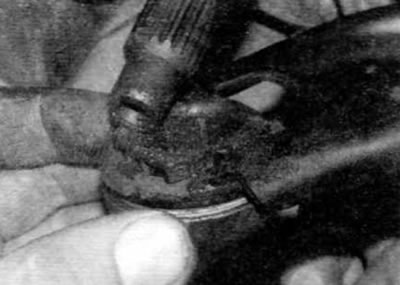

Сл. 5.7. Откачите лежај за отпуштање квачила са виљушке за отпуштање (мењач БЕ4/5)
Инспекција
8. Проверите механизам за отпуштање и замените било који предмет који је истрошен или оштећен. Пажљиво проверите све површине лежаја и контактне тачке.
9. Када директно проверавате лежај за отпуштање квачила, имајте на уму да је препоручљиво да га замените без грешке. Проверите да ли се контактна страна лежаја за отпуштање квачила окреће глатко и лако, без буке или везивања. Такође проверите да ли је сама површина глатка и неистрошена, без пукотина, удубљења или неравнина. Ако постоји било каква сумња у стање, лежај треба заменити.
Инсталација
Мењач МА5 и ВЕЗ/5
10. Нанесите малу количину молибден дисулфидне масти на чауре вратила и контактне површине виљушке за отпуштање.
11. Поставите доњу чахуру у мењач, уверите се да је безбедно причвршћена са језичцима за лоцирање, и инсталирајте осовину виљушке за отпуштање (пиринач. 5.11). Гурните горњу чахуру низ осовину и причврстите је у кућиште мењача.

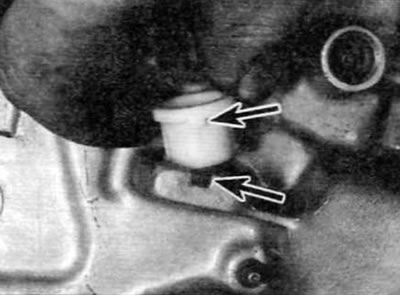

Сл. 5.11. Уверите се да је избочина доње чауре правилно постављена у кућишту мењача (Мењач МА5 и ВЕЗ/5)
12. Поставите полугу за отпуштање на осовину. Поравнајте рупу на полузи са рупом на осовини и причврстите осовину уметањем новог клина или држача у рупу. Гурните лежај за отпуштање квачила на вођицу улазног вратила и закачите га виљушком за отпуштање.
13. Инсталирајте мењач као што је описано у поглављу 7.
Мењач БЕ4/5
14. Нанесите мало молибден дисулфида масти на куглични вијак.
15. Уметните спољни крај виљушке за отпуштање кроз гумени поклопац са стране предњег дела кућишта мењача.
16. Уметните полуге виљушке за отпуштање у захват са ушицом лежаја за отпуштање квачила, а затим гурните лежај за отпуштање квачила на чахуру вођице улазног вратила.
17. Поставите подлошку на језичке стезаљке кугличног сворњака, а затим гурните јарам на сворњак, пазећи да језичци обујмице правилно захвате јарам (пиринач. 5.17).

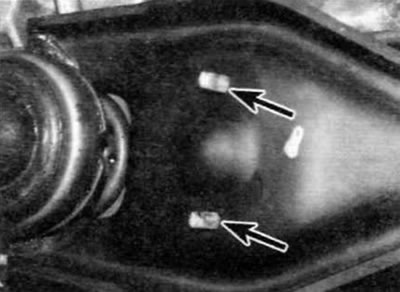

Сл. 5.17. Правилно уметните језичке за закључавање (означена стрелицама) укључен са виљушком за ослобађање (мењач БЕ4/5)
18. Инсталирајте мењач као што је описано у поглавље 7.
