Отстранете горивните инжектори в следния ред:
- изключете отрицателния кабел на акумулатора;

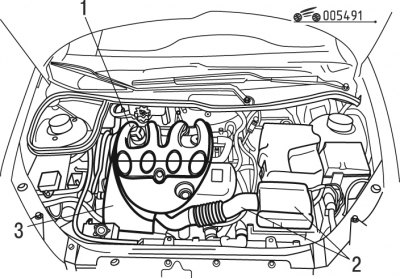

Фиг. 4.91. Премахване на предпазния капак на двигателя: 1 - разпределител на въздуха; 2 - въздушен филтър с ръкави; 3 - защитно покритие
- отстранете защитния капак 3 (фиг. 4.91);
- свалете въздушния филтър 2 с тръбите;
- отстранете разпределителя на въздуха 1 на всмукателния отвор;
- вдигнете слушалката на автомобила система за рециклиране количество газове;
- премахнете горивопроводите;
- отстранете тръбите за връщане на гориво;

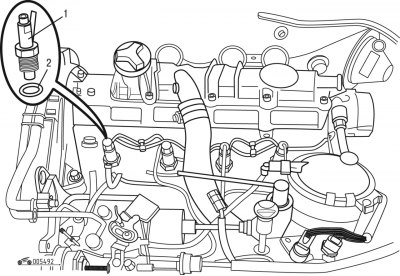

Фиг. 4.92. Премахване на горивни инжектори: 1 - горивен инжектор; 2 - уплътнителна шайба

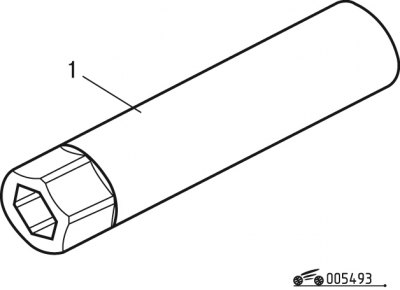

Фиг. 4.93. Ръкав
- отстранете корпусите на инжекторите 1 (фиг. 4.92) с помощта на втулка (фиг. 4.93);
- отстранете уплътнителните шайби 2 (виж фиг. 4.92).
Инсталирайте горивните инжектори в следния ред:
[Източникът може да бъде видян на: www.PeugeotBook.ru]
Забележка: Сменяйте редовно уплътнителните шайби 2.
- монтирайте уплътнителни шайби 2;
- монтирайте инжектори 1, като ги затегнете до 90 Nm;
- монтирайте горивопроводите, като затегнете крепежните елементи на горивната помпа за високо налягане до 25 Nm и на инжекторите до 25 Nm;
- поставете слушалката на автомобила система за рециклиране количество газове и затегнете я определяне на выпускному колектор точка 15 Н·м;
- монтирайте горния въздушен разпределител 1 (виж фиг. 4.91);
- монтирайте горната стойка на въздушния разпределител към долната, като затегнете до 8 Nm;
- монтирайте горната стойка на въздушния разпределител към главата на цилиндъра, като затегнете с въртящ момент от 17,5 Nm;
Продължете с монтажа в реда, обратен на премахването.
