Внимание. Поставете тапата на входа на всмукателния колектор.

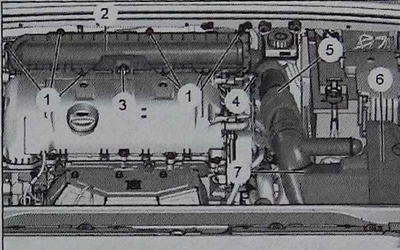

Разхлабете болтовете (1) и (3).
Отстранете защитния щит под двигателя.
Отстранете въздушния дефлектор (6) и резонатора (7).
Разхлабете болта (4) и отстранете тръбата за подаване на въздух (5).
Свалете капака на въздушния филтър (2).
Отстранете филтърния елемент.

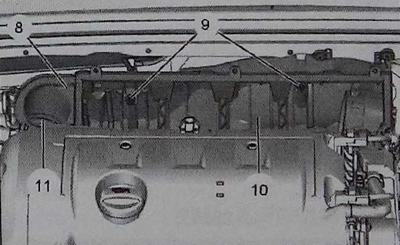

Разхлабете болтовете (9) и отстранете междинната опора (8).
Отстранете корпуса на въздушния филтър (10) и конектора за всмукване на въздух (11).

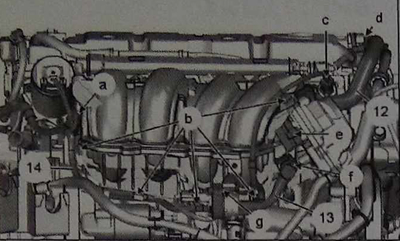

Разкачете следните части:
- електрически съединител на сензора за налягане на въздуха във всмукателния колектор (в зоната "a");
- електрически съединител на електромагнитния клапан на регулатора на времето на клапана (в зона "c"),
- електрически конектор за ел. дроселова клапа (в зона "e").
Разкачете тръбата на системата за вентилация на картера (12) (в зоната "d") и тръбата за събиране на горивните пари (13) (в зоната "f").
Отстранете електромагнитния клапан на адсорбера (като преместите закопчалката в зоната "g").
Освободете закопчалката в областта "b" и преместете настрани електрическия сноп (14).
Изключете конектора (в областта "h").
Отстранете задвижващия механизъм на системата за контрол на отварянето на всмукателния клапан (15).
Развийте болтовете (19) и (20) и свалете скобата (18).
Развийте гайките (16).
Преместете всмукателния колектор (17) от главата на цилиндъра.
Отстранете тръбата на вентилационната система на картера (12).
Отстранете сглобката на всмукателния колектор/електрическото тяло на дросела през процепа между главата на цилиндъра и батерията.
Свалете уплътненията на всмукателния колектор.
Забележка: Преди да монтирате всмукателния колектор върху главата на цилиндъра, свържете тръбата за събиране на картерни газове (12).
Сменете всички свалени уплътнения с нови.
Монтирайте частите в обратен ред.
Свържете батерията.
