Дясна стойка на двигателя
Премахване
1. Преди да демонтирате окачването, двигателят трябва да бъде подпрян с подходящо повдигащо устройство или крик през дървен блок.
2. Освободете стойката и преместете всички маркучи далеч от горната стойка на окачването.
3. Развийте трите гайки, закрепващи окачването към двигателя, и една гайка, закрепваща окачването към тялото. Отстранете окачването.
Монтиране
Монтажът се извършва в ред, обратен на демонтаж.
Механизъм за обтягане на ангренажен ремък

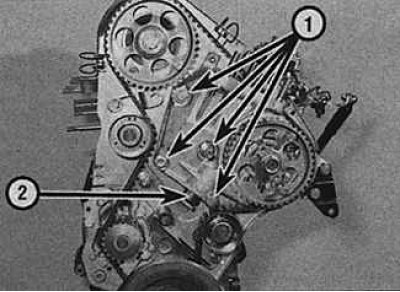

Местоположение на ангренажния ремък на двигателя
1. Монтажни болтове на окачването
2. Бутало на механизма за опъване на зъбния ремък
Премахване
1. Свалете окачването и спомагателния задвижващ ремък.
2. Подпрете двигателя с крик, като използвате дървен блок.
3. Развийте двата монтажни болта и отстранете окачващия елемент от двигателя.
4. Подравнете монтажните отвори в шайбата на разпределителния вал, ролката на горивната помпа и маховика и ги закрепете с болтове и пръти.
5. Разхлабете гайката на въртене на обтегача на ангренажния ремък и регулиращия болт, след това завъртете закачалката на обтегача обратно на часовниковата стрелка, докато регулиращият болт е в средата на жлеба, и го затегнете.
6. Маркирайте посоката на движение на ангренажния ремък и го извадете от ролките.

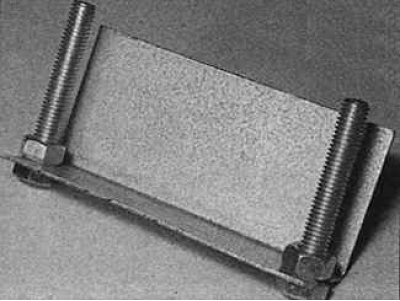

7. Направете инструмент за компресиране на буталото на обтегачния механизъм в монтажната закачалка. Специален инструмент е предназначен за монтиране в двата долни отвора за болтовете на окачването.

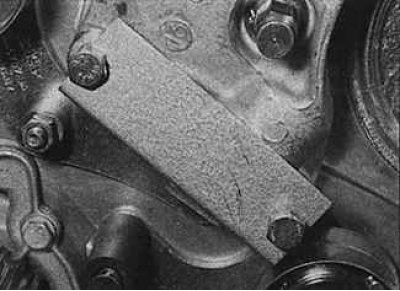

8. Отстранете двата долни монтажни болта на окачването и монтирайте специалния инструмент. Смажете вътрешната повърхност на инструмента, за да предотвратите повреда на края на буталото. Разхлабете шарнирната гайка и регулиращия болт и свалете обтегача.
9. Отстранете двата останали монтажни болта на окачването и свалете окачването.
10. Натиснете буталото на обтегача в окачването, извадете специалния инструмент и извадете буталото и пружината.
Монтиране
Монтажът се извършва в ред, обратен на демонтаж.
