Сензор за задвижване на скоростомера, инсталиран на трансмисия ML5T

Премахване

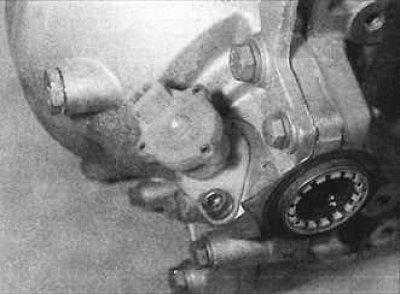

1. Повдигнете предната част на автомобила и го подпрете на стойки. Отстранете предпазителя срещу пръски под двигателя. Сензорът за задвижване на скоростомера се намира в задната част на корпуса на трансмисията близо до вътрешния край на десния задвижващ вал. В зависимост от модела скоростомерът може да се задвижва чрез кабел или електрически.
2. При модели със скоростомер, задвижван от кабел, отстранете щифта и отстранете кабела на скоростомера. При модели с електрически скоростомер изключете електрическия конектор.

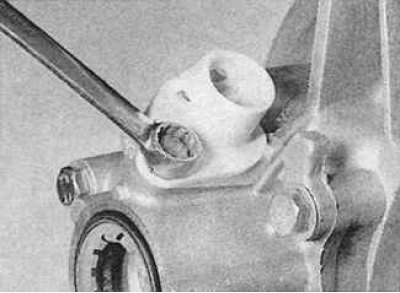

3. Развийте монтажния болт заедно с топлинния щит (където е наличен).

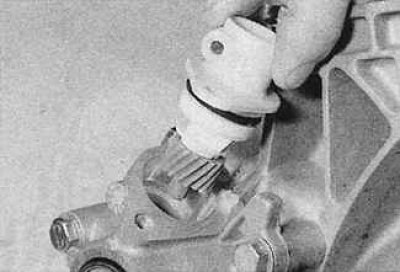

4. Отстранете задвижващия сензор на скоростомера или задвижващия механизъм на скоростомера от корпуса на трансмисията заедно с О-пръстена.
5. Ако е необходимо, зъбното колело може да бъде извадено от корпуса и след това уплътнителният пръстен в горната част на корпуса може да бъде сменен. Проверете предавката за износване и сменете, ако е необходимо.
6. Ако задвижваното зъбно колело е износено или повредено, трябва да се провери пиньонното зъбно колело в корпуса на трансмисията.

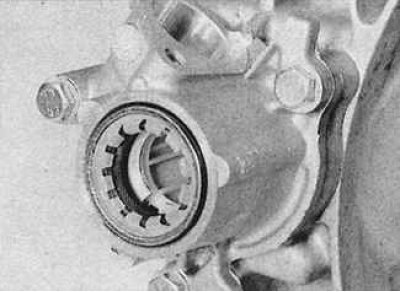

7. За да премахнете задвижващото зъбно колело на скоростомера на скоростната кутия BE3, отстранете десния задвижващ вал от скоростната кутия. Развийте трите монтажни болта.

8. След това отстранете корпуса на задвижването на скоростомера заедно с О-пръстена. Отстранете зъбното колело от диференциала заедно с регулиращите подложки.
Монтиране

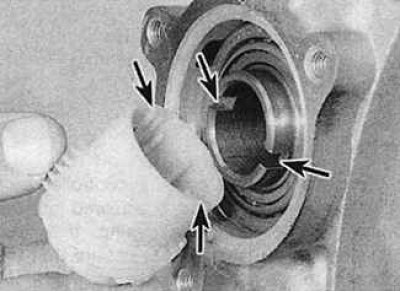

1. Монтирайте регулиращите подложки върху диференциала, след това задвижващото зъбно колело на скоростомера, като подравните монтажните зъбци (обозначени със стрелки). Поставете ново уплътнение на О-пръстена върху задната част на корпуса на задвижването на скоростомера, след това монтирайте отново корпуса и затегнете болтовете. Монтирайте задвижващия вал.
2. Смажете уплътнителните устни и задвижвания вал на пиньона и монтирайте пиньона в корпуса на задвижването на скоростомера.
3. Поставете нов О-пръстен върху корпуса на задвижването на скоростомера. Монтирайте модула върху скоростната кутия.
4. Поставете топлинния щит и го закрепете с болта.
5. При модели с електрическо задвижване на скоростомера свържете електрическия конектор. При модели с кабелен скоростомер, свържете кабела на скоростомера.
6. Поставете предпазител срещу пръски под двигателя и спуснете автомобила.
