TDC сензор — демонтаж, монтаж и регулиране (Peugeot 305)

1. Сензор на ТРС, който е част от гнездото диагностика, разположен в долната дясна част на картера на съединителя. Неговата задача е да генерира сигнал всеки път, когато покрай него премине прорез на шайбата на коляновия вал. Това позволява на диагностическому уредите веднага да се определи на ТРС Въздушна междина сензор на ТРС трябва да бъдат регулирани и след всяка от следните операции:

• а. смяна на съединителя (след смяна само на задвижвания диск на съединителя, няма нужда от регулиране на сензора)
• б. подмяна на корпуса на съединителя
• в. промяна на относителното положение на сензора и неговата опорна скоба
• в случай че регулирането на времето за запалване с помощта на диагностичния букс дава неправилни резултати.

2. За облекчаване на сензора на ТРС да болт с шестоъгълни глави, крепящий референтната група към картеру съединител, и да сензор, заедно с група. Не докосвайте винта Phillips на скобата. Ако следвате тази процедура и не сте извършили нито една от горните операции, няма нужда да регулирате въздушната междина между сензора и диска на съединителя.

3. За да свалите сензора от скобата, разхлабете затягащия винт с кръстата глава и издърпайте сензора. След това ще е необходимо да се регулира въздушната междина.

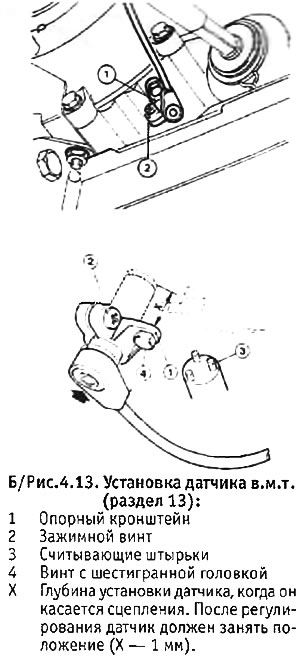

4. Сензорът се инсталира и настройва, както следва. Монтирайте сензора върху скобата, без все още да затягате напълно затягащия винт с кръстата глава. Проверете дали прорезът на съединителя не е подравнен с отвора в картера за монтаж на сензора - ако са подравнени, трябва леко да завъртите коляновия вал с помощта на гаечен ключ, поставен върху болта на ролката му. Закрепете скобата с болт към корпуса на съединителя и внимателно натиснете сензора, докато докосне съединителя. Затегнете винта Phillips и след това развийте болта и извадете скобата заедно със сензора от корпуса на съединителя. Маркирайте позицията на сензора върху скобата, разхлабете винта на напречната скоба и внимателно издърпайте сензора на 1 мм от маркираната му позиция. Затегнете отново винта на кръстата скоба. Монтирайте скобата със сензора върху корпуса на съединителя и затегнете монтажния болт. Сега трябва да има разстояние от 1 мм между края на сензора и съединителя (вижте B/Фигура 4.13).



5. Когато инсталирате нов сензор, който не е бил използван преди, следвайте горните инструкции, докато винтът Phillips се затегне, но не отстранявайте болта или скобата със сензора. След затягане на винта Phillips, регулирането на хлабината може да се счита за завършено, тъй като новите сензори са проектирани за този опростен монтаж.
