Eltávolítás
1. Helyezzen kerékékeket a hátsó kerekek alá. Húzza be teljesen a rögzítőféket. Emelje fel a jármű elejét, és támassza alá biztonságosan (lásd "Autó emelése és felszerelése tartókra"). A sebességmérő meghajtása a sebességváltó házának hátulján található, a jobb féltengely belső vége közelében. Távolítsa el a csavarokat és vegye le a motorvédőt (ha alkalmazható).
2. Válasszuk le a sebességmérő meghajtó elektromos csatlakozóját (6.2. ábra).

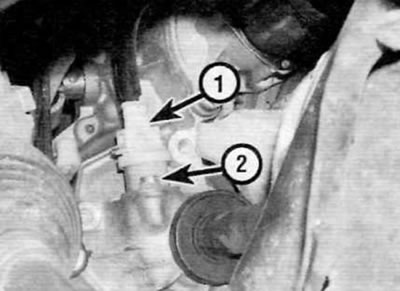

6.2. ábra. A sebességmérő meghajtójának elektromos csatlakozója (1) és rögzítőcsavarja (2)
3. Csavarja ki a csavart és vegye le a hővédő pajzsot (ha alkalmazható). Szerelje ki a sebességmérő meghajtóegységét a meghajtott fogaskerékkel együtt a megfelelő tömítőgyűrűvel együtt a sebességváltó házából.
4. Szükség esetén a fogaskerék kivehető a házból, és a tömítés eltávolítható a ház tetejéről. Vizsgálja meg a fogaskereket sérülésnyomok szempontjából, és szükség esetén cserélje ki. Feltétlenül cserélje ki a ház tömítőgyűrűjét.
5. Ha a hajtott fogaskerék kopott vagy sérült, ellenőrizze a sebességváltó házban lévő hajtófogaskereket is hasonló jelek után kutatva.
6. Az MA5 sebességváltó hajtóművének cseréjéhez szét kell szerelni a sebességváltót és el kell távolítani a differenciálművet. Ezért ezt a munkát Peugeot/Citroen márkakereskedésre vagy sebességváltó-szakértőre kell bízni.
7. A BE3/5 és BE4/5 sebességváltók fogaskerék-kerekének eltávolításához először a 8. fejezetben leírtak szerint távolítsa el a jobb oldali féltengelyt. Csavarja ki a három csavart, és vegye le a sebességmérő meghajtóházát a hozzá tartozó tömítőgyűrűvel együtt a sebességváltóról. Szerelje le a fogaskereket a differenciálműről, és távolítsa el az összes alátétet a fogaskerékről (6.7. ábra, a, b).

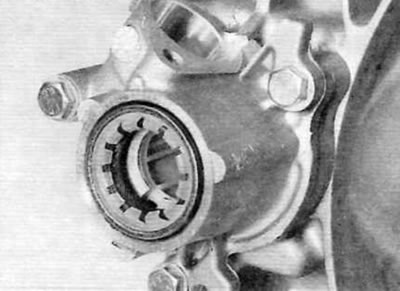

6.7. ábra, a. A BE3/5 és BE4/5 sebességváltóknál csavarja ki a ház rögzítőcsavarjait...

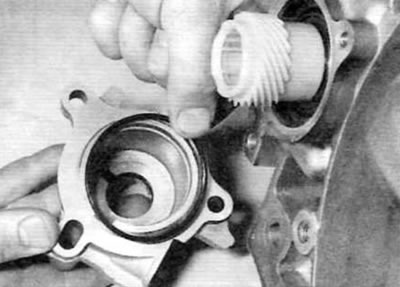

6.7. ábra, b....és távolítsa el a házat, a tömítőgyűrűt és a hajtókereket a sebességváltóról
Telepítés
8. VEZ/5 és VE4/5 sebességváltók esetén, ha a hajtófogaskereket leszerelték, szereljen fel beállító alátéteket a differenciálműre, majd szerelje fel a sebességmérő meghajtását a fogaskerékre, ügyelve arra, hogy a hajtófogaskerék kiálló részei megfelelően illeszkedjenek a fogaskerék hornyaiba (6.8. ábra). Szereljen fel egy új O-gyűrűt a sebességmérő meghajtóházának hátuljára, majd szerelje fel a házat a sebességváltóra, és húzza meg a hozzá tartozó csavarokat a megadott nyomatékkal. Vizsgálja meg a tengelytengely-szimeringet kopás jelei szempontjából, és szükség esetén cserélje ki. Szerelje fel a féltengelyt a leírás szerint 8. fejezet.

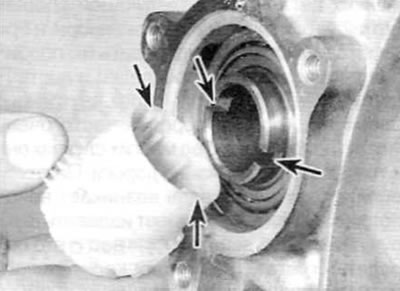

6.8. ábra A BE3/5 és BE4/5 sebességváltók esetében a beszerelés során ügyeljen arra, hogy a fogaskerék kiálló részei megfelelően illeszkedjenek a fogaskerék hornyaiba (nyilakkal jelölve)
9. Minden sebességváltón vigyen fel egy kevés zsírt a mandzsetta tömítőajkaira és a meghajtott fogaskerék tengelyére, majd helyezze be a fogaskereket a megfelelő helyzetbe a sebességmérő meghajtójában.
10. Szereljen fel egy új O-gyűrűt a sebességmérő meghajtására, majd szerelje fel a sebességváltóra, ügyelve arra, hogy a meghajtó és a meghajtott fogaskerekek megfelelően illeszkedjenek. Csavarja be a hajtás rögzítőcsavarját a hővédővel együtt (ha alkalmazható) és húzza meg biztonságosan.
11. Csatlakoztassa az elektromos csatlakozót a sebességmérő meghajtójához. Szerelje fel a motorvédelmet (ha alkalmazható). Engedd le az autót.
