Садржај: Уклањање 🠇 Инсталација 🠇
Уклањање
1. Скидање поклопца мењача је приказано на примеру мењача ML5C. Препоручује се обележавање положаја монтаже делова који се уклањају како би се ознаке могле користити као водич током поновног склапања.
2. Одврните вијке 1 који причвршћују задњи поклопац 2, који покрива зупчаник и виљушку мењача 5. брзине, и уклоните га заједно са заптивком (видети илустрацију).

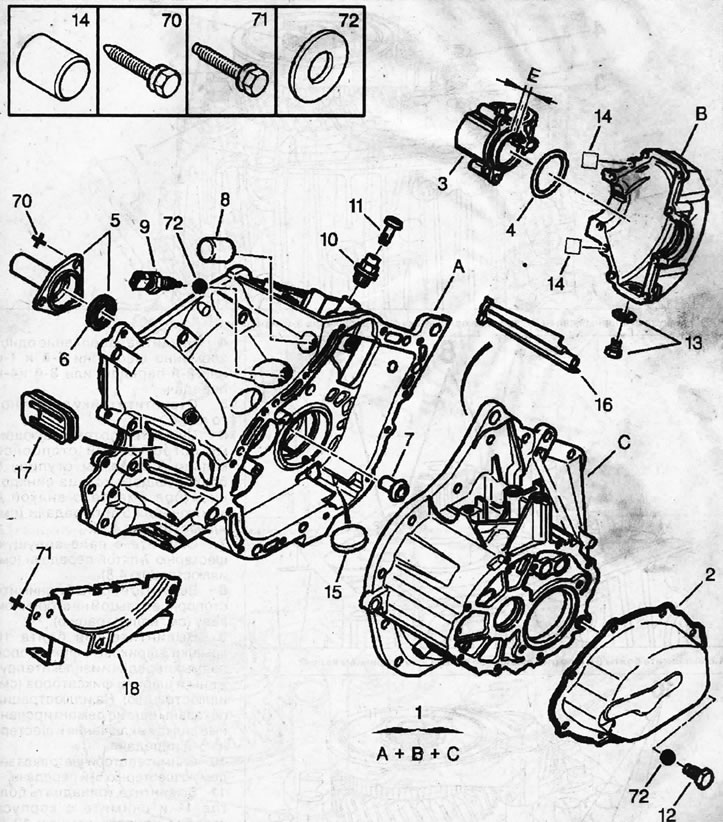

4.0. Кућиште А и поклопац Ц мењача BE4/5 A+B+C (кућиште мењача + диференцијал + поклопац); 2 - задњи поклопац мењача; 3 - продужетак вратила; 4 - уљна заптивка; 5 - вођица примарног вратила; 6 - примарни заптивач вратила; 7 - уљна брадавица; 8 - плута; 9 - Прекидач светла за вожњу уназад; 10 - вентил за вентилацију мењача; 11 - плута; 12 - чеп за пуњење; 13 - чеп отвора за кућиште диференцијала; 14 - центрирајуће игле и њихов положај; 15 - магнет; 16 - цев за отвор за пуњење; 17 - валовита мембрана; 18 - заграда; 70 - самоблокирајући вијци M7X100-18; 71 - самоблокирајући вијци М8к125-16; 72 - заптивни прстен за навојне чепове
3. Уклоните осигуравајући клин 3 који држи виљушку 4 за мењање 5. брзине и уклоните виљушку (видети илустрацију).

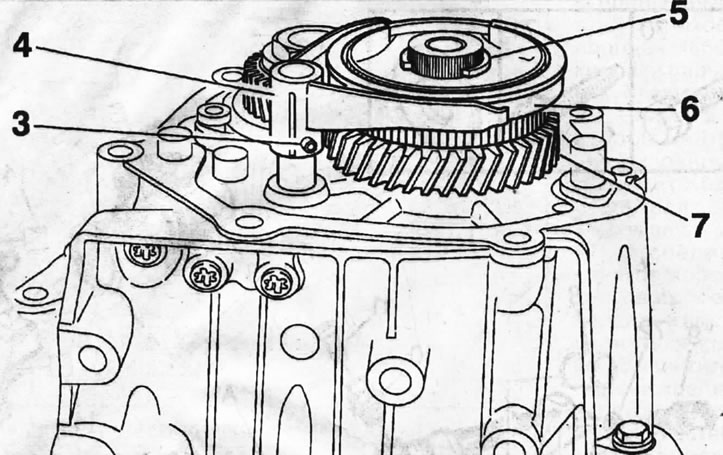

4.3. Уклоните осигуравајући клин 3 који држи виљушку мењача 5. брзине 4
4. Укључите 5. и 1. или 2. брзину, или 3. и 4. брзину истовремено.
5. Одврните навртку секундарног вратила.
6. Користећи одговарајућа клешта, уклоните осигуравајући прстен 5, а затим и главчину 6 осигуравајућег прстена синхронизатора заједно са вилицом 4 за искључивање 5. брзине (видети илустрацију 4.3).
7. Уклоните зупчаник петог преносника 7 са вратила (видети илустрацију 4.3).
8. Одврните вијке 8 и уклоните осигуравајући прстен 9 на секундарном вратилу (видети илустрацију).

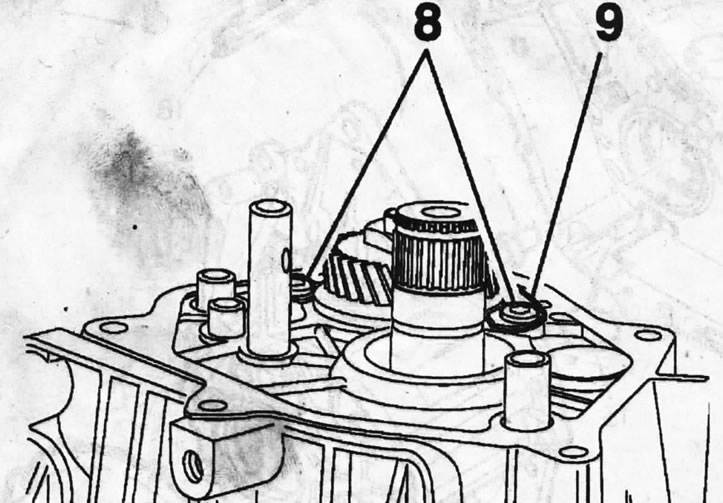

4.8. Одврните вијке 8 и уклоните осигуравајући прстен 9 на секундарном вратилу
9. Одврните три вијка 10 поклопца задржавања куглице директног погона и уклоните опруге и куглице задржавања (погледајте илустрацију). Илустрација приказује виљушку за отпуштање и зупчаник 5. брзине који су још увек причвршћени.

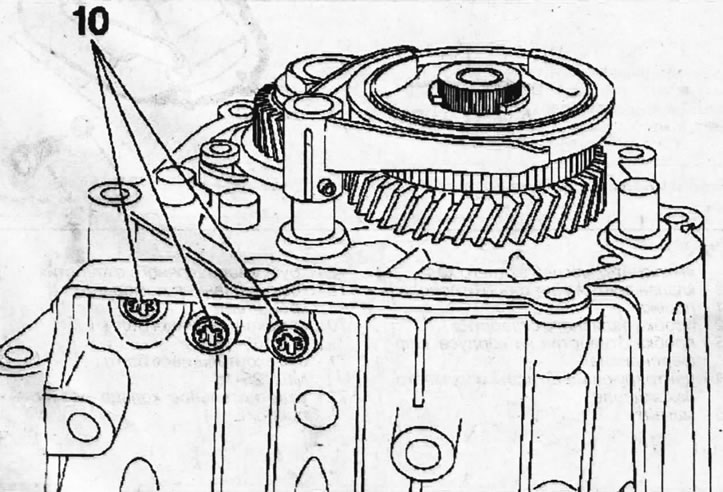

4.9. Одврните три вијка 10 поклопца за закључавање куглице директног погона и уклоните опруге и куглице за закључавање
10. Уклоните погонски зупчаник 5. брзине са секундарног вратила.
11. Одврните тринаест вијака 11 и скините поклопац 12 са кућишта мењача, као и магнет у облику диска (видети илустрације 4.11 и 4.0).

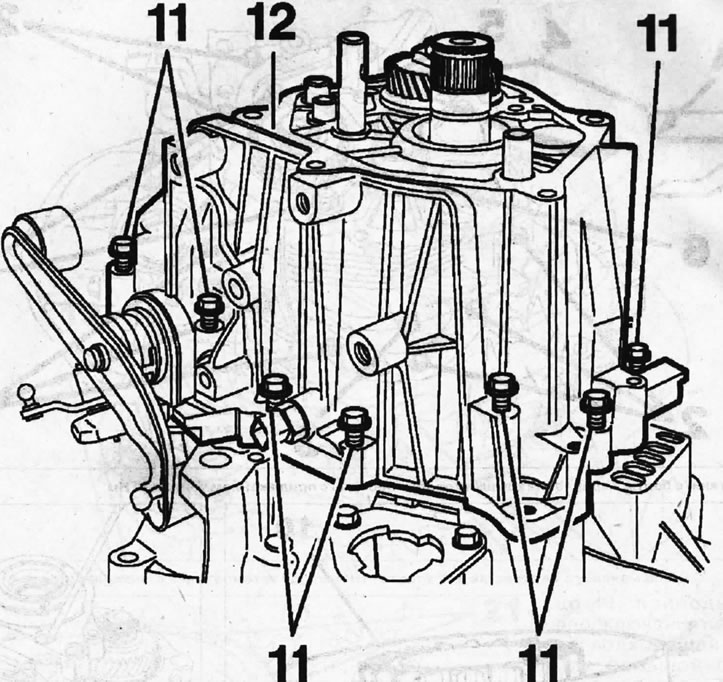

4.11. Одврните тринаест вијака 11 и скините поклопац 12 са кућишта мењача
Инсталација
Мењач BE4/5
12. Поставите поклопац мењача на кућиште и уверите се да је отвор поклопца поравнат са цеви за уље 1 за пуњење уља мењача (видети илустрацију).

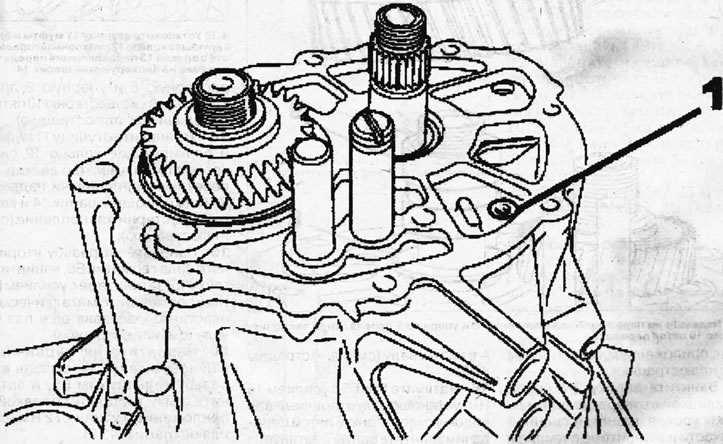

4.12. Поставите поклопац мењача на кућиште и уверите се да је отвор поклопца поравнат са цеви за уље 1 за пуњење уља у мењачу. Мењач BE4/5
13. Заврните и затегните 2 вијка за причвршћивање поклопца мењача силом од 15 Nm (видети илустрацију).

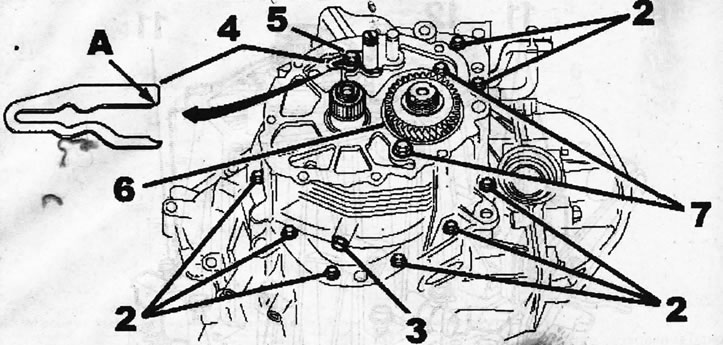

4.13. Заврните и затегните 2 вијка за монтажу поклопца мењача силом од 15 Nm
14. Уврните чеп 3 са новом заптивком у отвор за контролу нивоа уља у мењачу и затегните га на 20 Nm (видети илустрацију 4.13).
15. Инсталирајте плочу типа виљушке 4 уметањем њеног спљоштеног дела А у жлеб на вратилу (видети илустрацију 4.13).
16. Затегните вијак 5 силом од 15 Nm, поставите погоњени зупчаник 6 петог степена преноса на секундарно вратило и заврните вијке 7, затежући их силом од 15 Nm (видети илустрацију 4.13).
17. Поставите одстојник 8 и потисне заптивке 9 на улазно вратило, као и зупчаник петог степена преноса 10 (видети илустрацију).

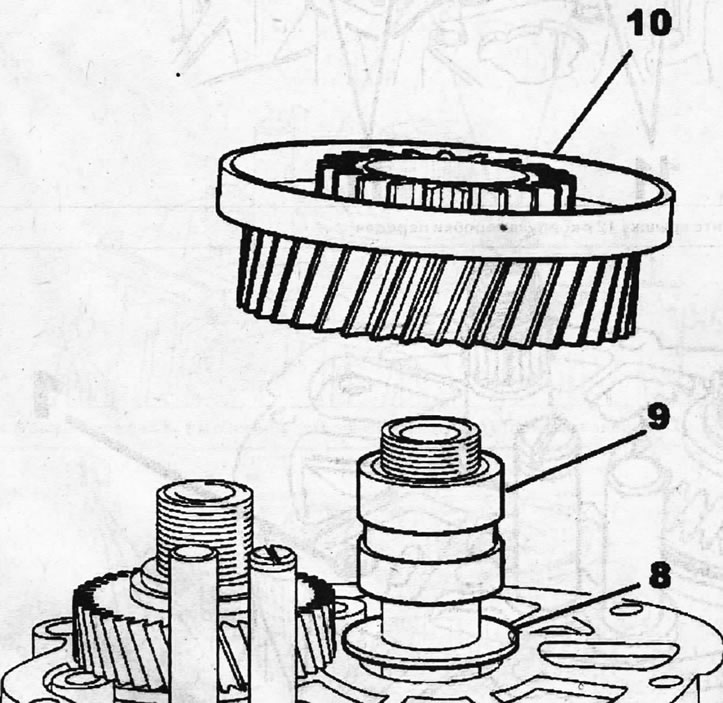

4.17. Поставите одстојник 8 и потисне заптивке 9 на примарно вратило, као и зупчаник петог степена преноса 10
18. Уградите главчину квачила 11 и прстен за закључавање синхронизатора 12 заједно са виљушком за мењач брзина 13, притискајући куглу за закључавање 14 и укључите зупчанике (видети илустрацију).

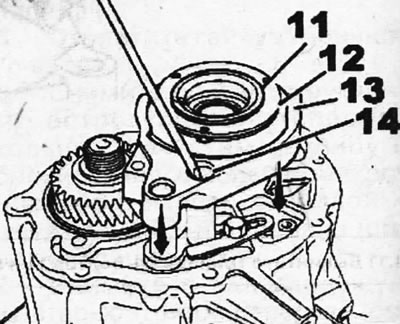

4.18. Уградите главчину квачила 11 и прстен за закључавање синхронизатора 12 заједно са виљушком мењача 13, притискајући на куглу за закључавање 14
19. Нанесите заптивач Е6 на навој секундарног вратила, заврните навртку 15, затегните је на 65 Nm и осигурајте је металном плочом уметањем у жлеб на вратилу (видети илустрацију).

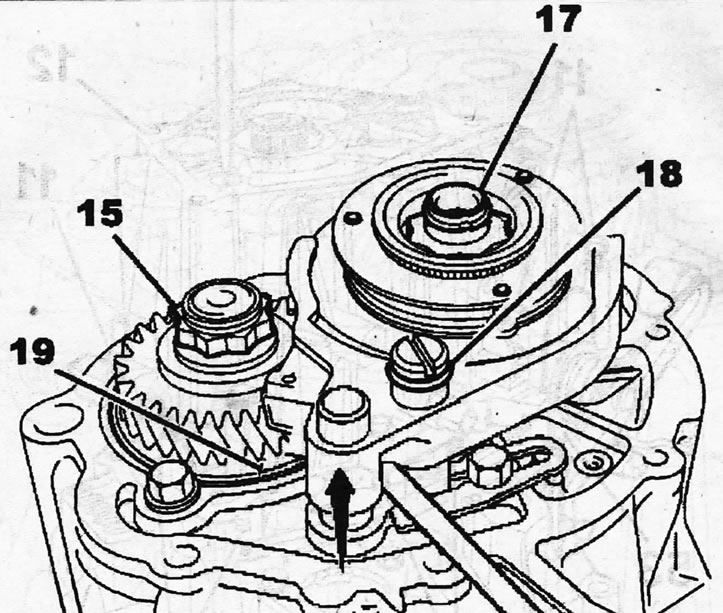

4.19. Нанесите заптивач Е6 на навоје секундарног вратила, заврните навртку 15 и затегните је на 65 Nm
20 Наврните нову навртку 17 на примарно вратило, подмазујући његове навоје заптивачем Е6, и затегните навртку помоћу утикача применом силе од 72 Nm (видети илустрацију 4.19).
Пажња! Такође, затегните навртку на улазном вратилу.
21. Поставите прстен за задржавање 18, подигните виљушку мењача притиском на њу одговарајућом полугом или великим одвијачем док се њена рупа не поравна са рупом на њеној монтажној шипки, а затим закључајте виљушку мењача на шипки новом клином 19 (видети илустрацију 4.19).
22. Нанесите заптивач Е15 на површину за спајање задњег поклопца, поставите га на место за монтажу, заврните чеп 20 док му глава не легне, а затим заврните и затегните вијке 21 силом од 15 Nm (видети илустрацију).

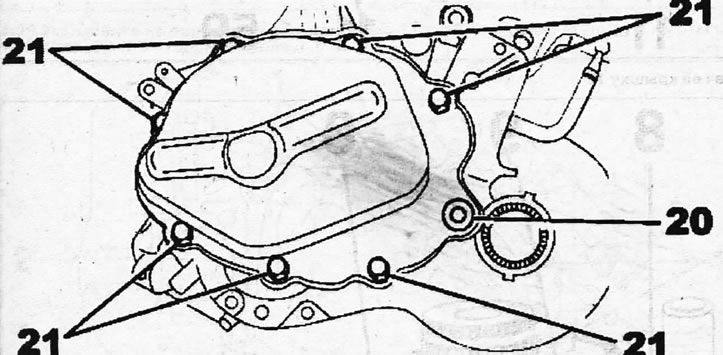

4.22. Нанесите заптивач Е15 на површину за спајање задњег поклопца, поставите га на место за монтажу, заврните чеп 20 док му глава не легне, а затим заврните и затегните вијке 21 силом од 15 Nm
23. Затегните чеп 20 обртним моментом од 20 Nm (видети илустрацију 4.22).
Мењач ML5C
24. Поставите цев 13 за пуњење течности за мењач на кућиште мењача, подмазујући спојне површине танким слојем заптивача EY (видети илустрацију).

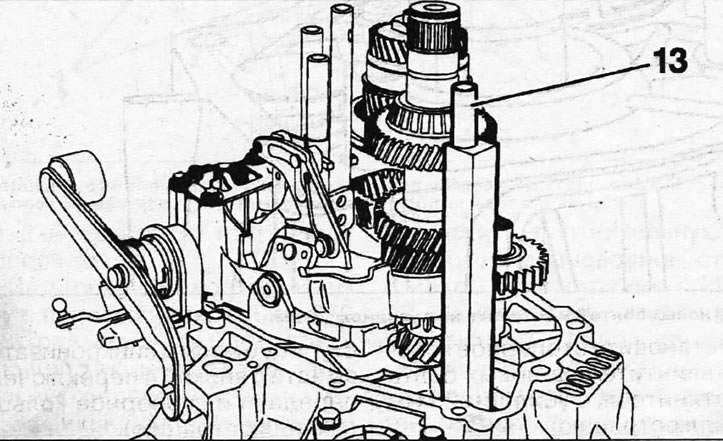

4.24. Поставите цев 13 на кућиште мењача за пуњење течности за мењач
25. Поставите поклопац 12 на кућиште мењача 59, користећи одвијач да бисте поравнали цев 13 са одговарајућим отвором на поклопцу и заврнули вијке 11 (видети илустрацију).

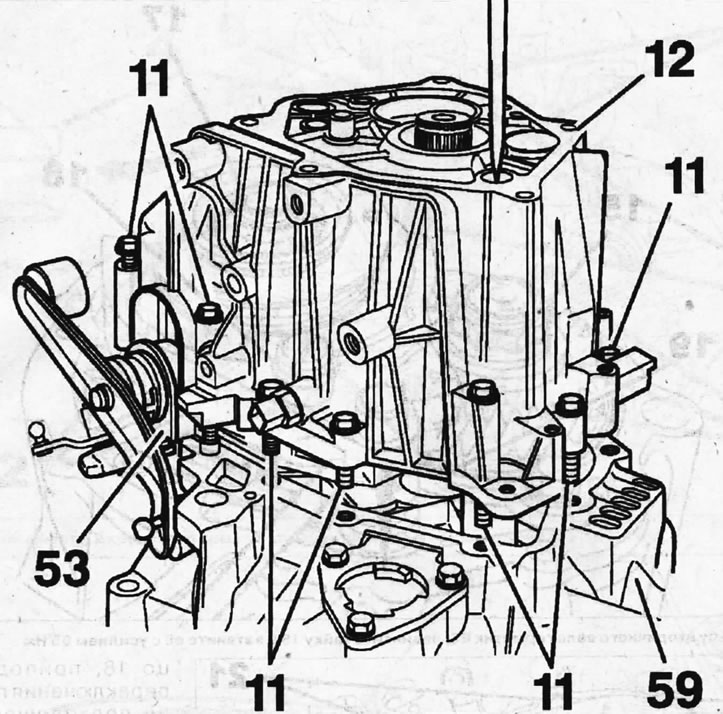

4.25. Поставите поклопац мењача 12 на кућиште 59
26. Притисните уљну заптивку 53 селектора брзина и полуге мењача на место, избегавајући савијање њених ивица (видети илустрацију 4.25).
27. Затегните вијке 11 који причвршћују поклопац за кућиште мењача обртним моментом од 20 Nm (видети илустрацију 4.25).
28. Уградите осигуравајући прстен 9, заврните два нова вијка 8 и затегните их на 25 Nm (видети илустрацију).

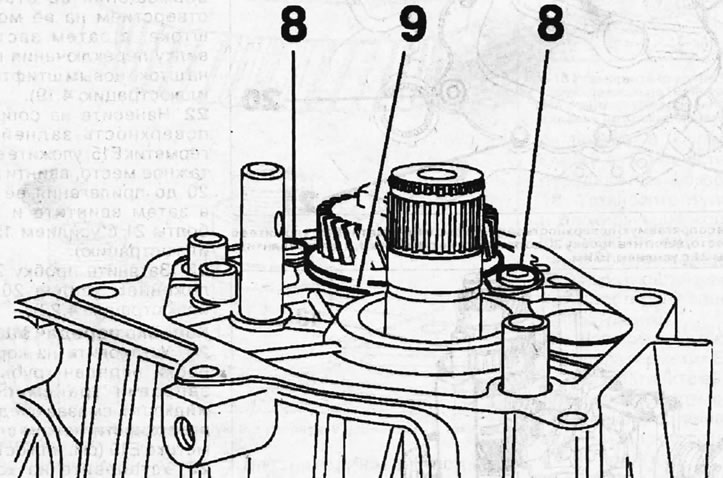

4.28. Уградите осигуравајући прстен 9, заврните два нова вијка 8 и затегните их на 25 Nm
29. Уградите зупчаник петог степена преноса, главчину 6 синхронизаторског квачила заједно са виљушком за мењач брзина 4 и осигуравајућим прстеном 5 на улазно вратило (видети илустрацију).

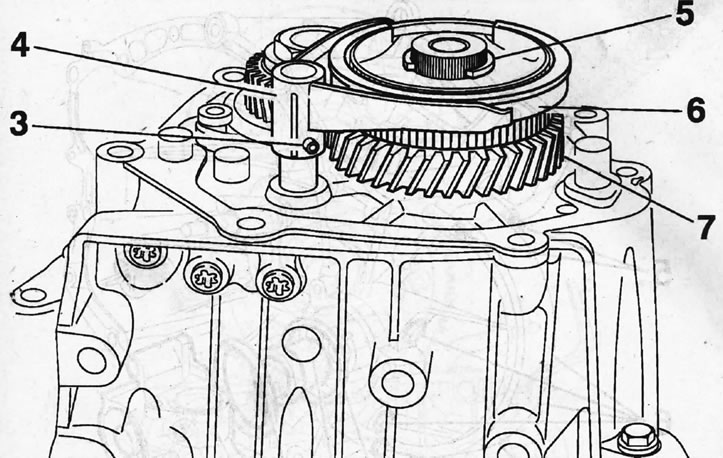

4.29. Уградите зупчаник петог степена преноса 7, главчину квачила синхронизатора 6 заједно са виљушком мењача 4 и осигуравајућим прстеном 5 на примарно вратило
30. Укључите 5. и 1. или 2. брзину, или 3. и 4. брзину истовремено.
31. Затегните навртку на секундарном вратилу обртним моментом од 170 Nm и искључите зупчанике, чиме ћете укључити неутрални степен преноса.
32. Причврстите виљушку мењача 5. брзине помоћу клина 3 и поставите заптивку на отвор за пуњење (видети илустрацију 4.29).
33. Нанесите заптивач Е10 на заптивну површину задњег поклопца 2, поставите га на седиште, заврните и затегните вијке 1 силом од 20 Nm (видети илустрацију).

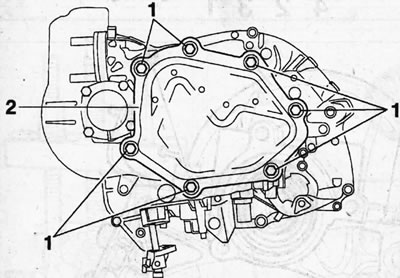

4.33. Нанесите заптивач Е10 на заптивну површину задњег поклопца 2, поставите га на седиште, заврните и затегните вијке 1 силом од 20 Nm
